제품 상세 정보:
|
| 일반적인 응용: | 수로, 저수지, 강, 호수, 장애, 등 | 안테나 소재: | 316L(optional) |
|---|---|---|---|
| 측정 범위: | (선택적인) 30m,80m | 정확성: | ±3mm |
| 전원 공급 장치: | 24VDC (이회선, 4개 라인) | 프로세스 온도: | -40~+80C |
| 프로세스 압력: | - 0.1~3.0MPa | 절차 연결: | 플랜지, 브라켓 (선택적) |
| 하이 라이트: | 비접촉 레이더 레벨 송신기 26G,SL 지능형 레이더 레벨 송신기,NYRD 레이더 레벨 미터 |
||

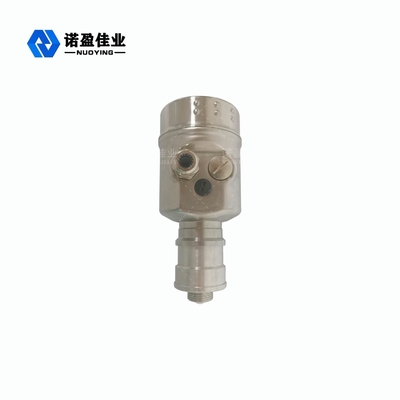

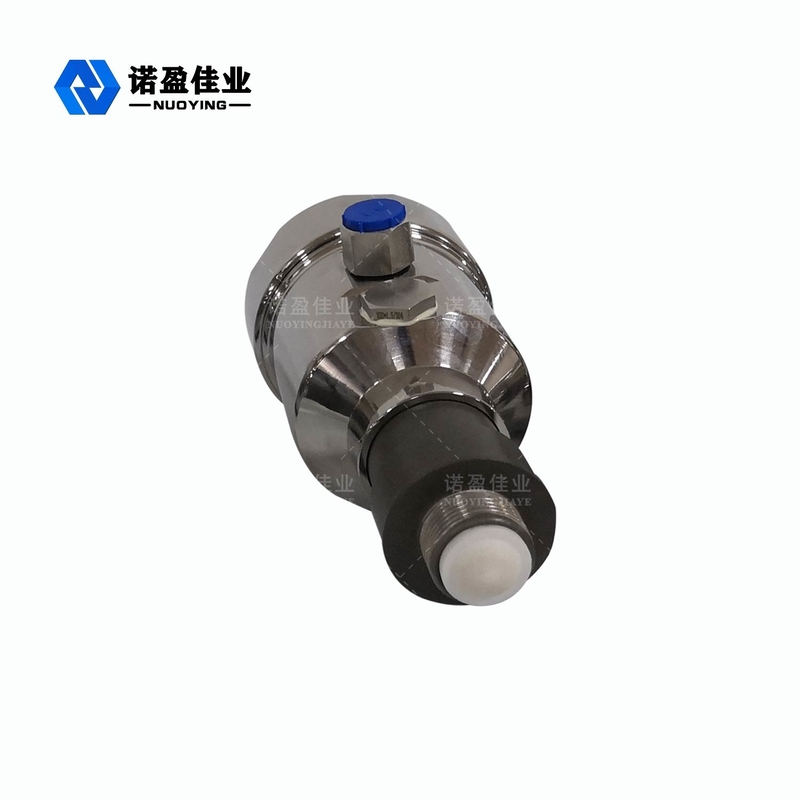

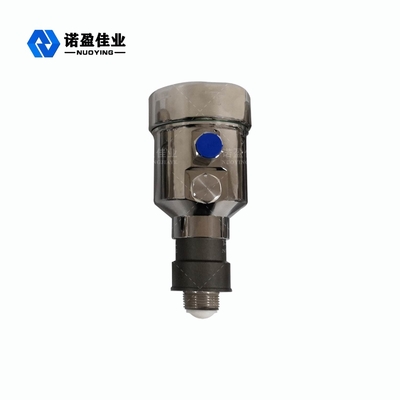

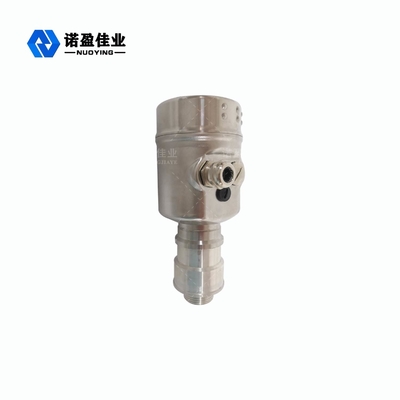

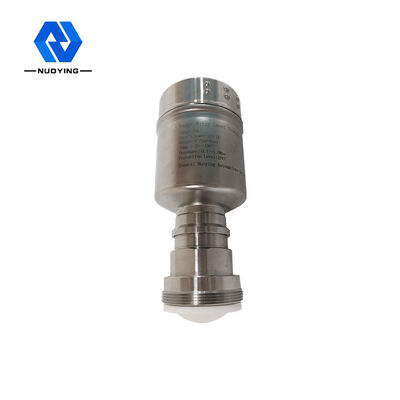

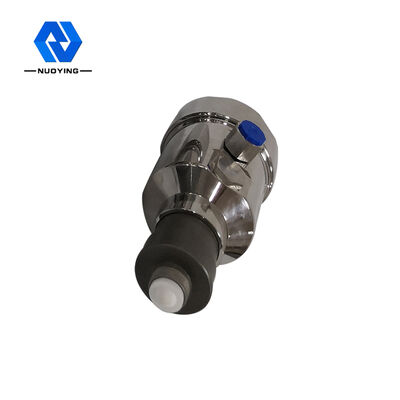

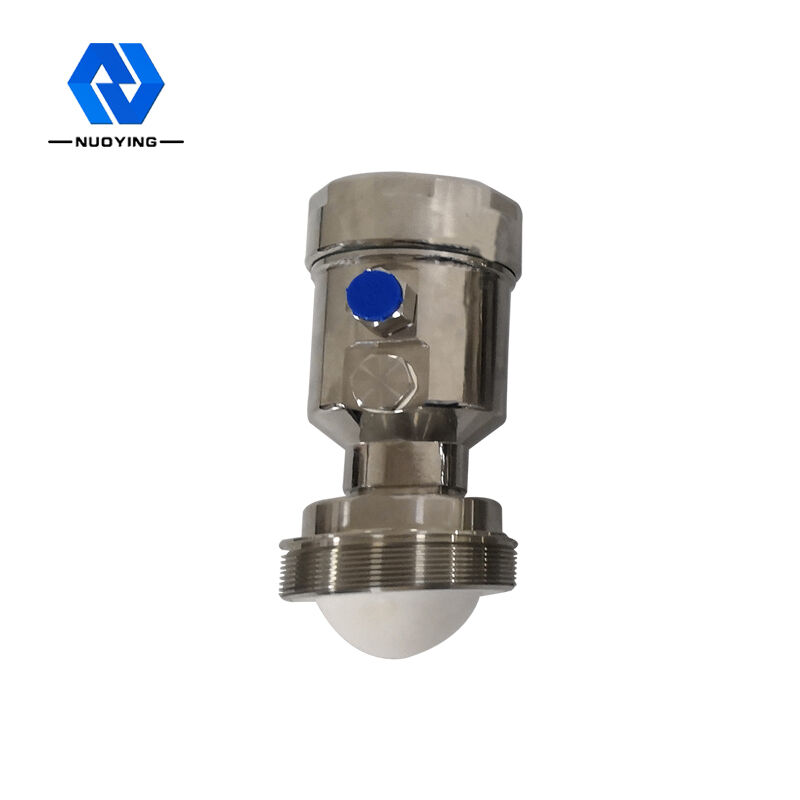

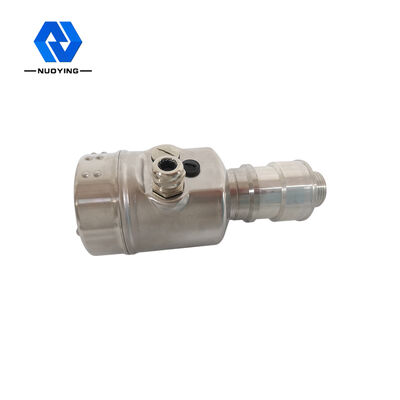

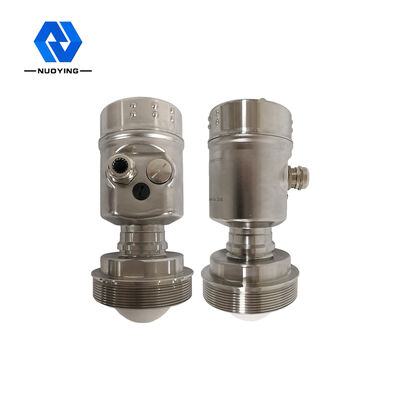

고주파를 가진 26G NYRD SL 비접촉 지적인 레이더 레벨 전송기
고주파 26G NYRD SL 비접촉 지능형 레이더 레벨 송신기의 작동 원리
레이더 레벨 안테나는 안테나를 통해 아래쪽으로 전송되는 좁은 마이크로파 펄스를 방출합니다.펄스파가 측정매체의 표면에 닿은 후 다시 반사되어 안테나 시스템에 다시 수신되며 신호는 전자회로부로 전송되어 자동으로 레벨신호로 변환된다(펄스 전파속도가 매우 빠르기 때문에 , 전자파가 목표물에 도달하여 수신기에 다시 반사되어 왔다 갔다 하는 데 걸리는 시간은 거의 순간적임)
측정 기준: 나사 바닥 또는 플랜지의 밀봉 표면.
참고: 레이더 레벨 타이밍을 사용할 때 가장 높은 재료 레벨이 측정 사각지대(그림의 D에 표시된 영역)에 들어갈 수 없도록 하십시오.
의 디자인 특징고주파를 가진 26G NYRD SL 비접촉 지적인 레이더 레벨 전송기
◎ 부식 및 거품에 거의 내성;매체 밀도, 온도 및 압력 변화에 영향을 받지 않습니다.
◎ 파장이 짧고 경사진 고체 표면에서 더 나은 반사.
◎ 빔 각도가 작고 에너지가 집중되어 에코 능력을 향상시키고 간섭 물체를 피하는 데 도움이됩니다.
◎ 측정 사각지대가 작아 탱크가 작은 경우에도 좋은 결과를 얻을 수 있습니다.
◎ 높은 신호 대 잡음비는 변동의 경우에도 더 나은 성능을 얻을 수 있습니다.
변동의 경우에도 더 나은 성능을 얻을 수 있습니다.
◎ 고주파는 고체 및 저 유전 상수 매체를 측정하는 데 가장 적합한 선택입니다. 고주파는 고체 및 저 유전 상수 매체를 측정하는 데 가장 좋습니다.
◎ 안테나 크기가 작고 설치가 쉽습니다.비접촉 레이더, 마모 없음, 오염 없음.
◎ 심한 먼지 환경은 고주파 레벨 미터의 작업에 거의 영향을 미치지 않습니다.
기술적인 매개변수의고주파를 가진 26G NYRD SL 비접촉 지적인 레이더 레벨 전송기
| 기술적인 매개변수 | |
| 신호 출력 | 4...20mA/HART/RS485/모드버스.. |
| 공정 온도 | -40~+260"C |
| 공정 압력 |
-0.1~2.0MPa |
| 프로세스 연결 | 플랜지(옵션) |
| 전기 인터페이스 | M20X1.5, % ~NPT |
| 보호 등급 /IP 등급 |
IP67(옵션) |
|
방폭 등급 |
ExialICT6(자세한 내용은 인증서 참조) |
※참고: 사용자의 특정 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.
