제품 상세 정보:
|
| 일반적인 응용: | 액체, 가스, 증기 | 제품 모델: | NP93420 |
|---|---|---|---|
| 다이어프램 소재: | (선택적인) 316L | 측정 정확도: | 수준 0.1, 수준 0.2 |
| 프로세스 온도: | - 25~+125 Ｃ (>+125 Ｃ가 맞춤화될 수 있습니다) | 프로세스 연결: | 스레드, 플랜지(선택 사항) |
| 감쇠 시간: | 조정할 수 있는 0.1~16s | 허용 과부하: | 2회 정격 범위보다 작거나 같습니다 |
| 하이 라이트: | 증기압 센서 송신기,플랜지 316L 압력 센서 송신기 |
||

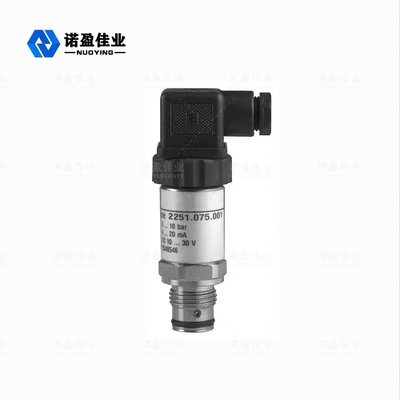

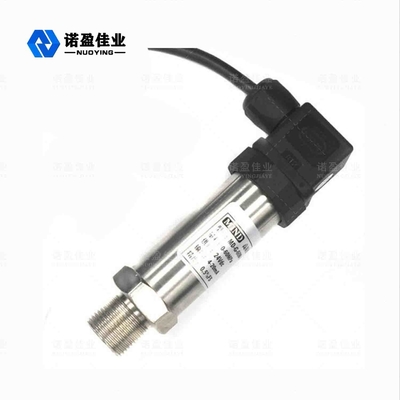

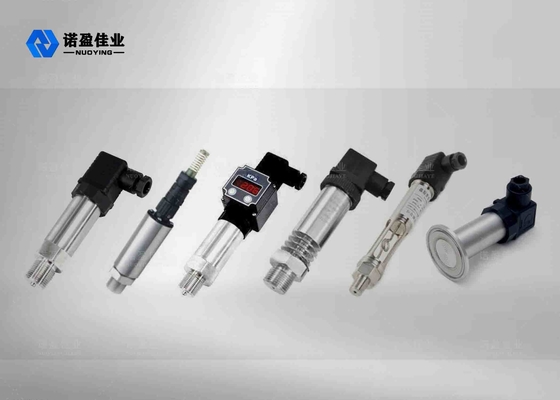

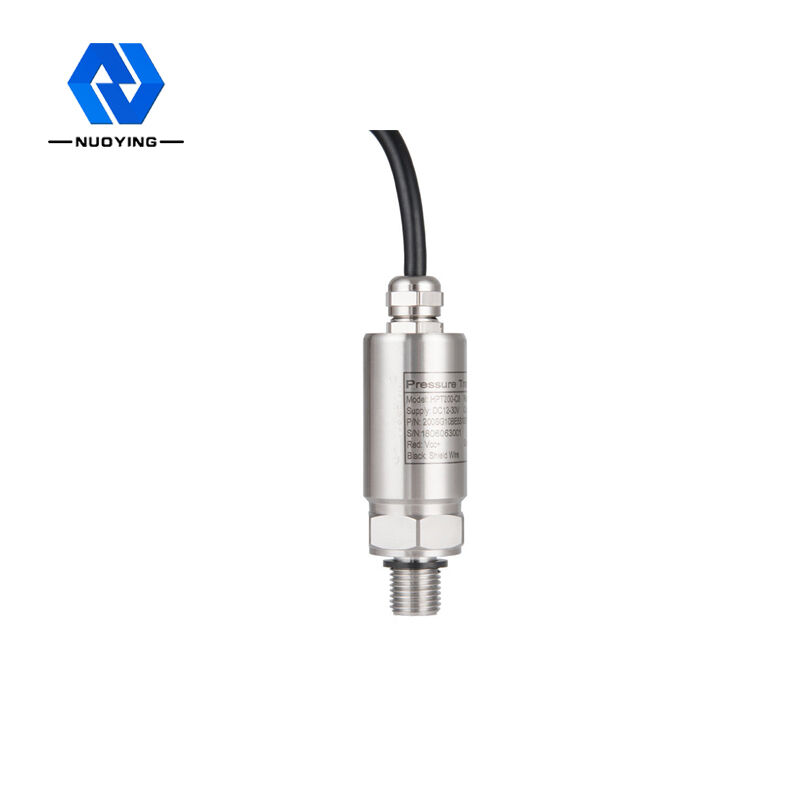

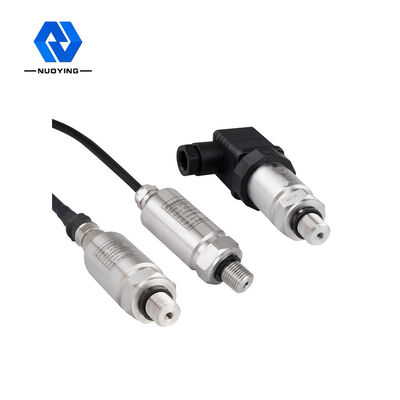

안정적인 출력 고감도압력 트랜스미터 NP93420에스에리스높은 해상도압력측정애플리케이션
방폭 압력 트랜스미터 NP93420 시리즈 신뢰할 수 있는 씰링 부식 방지 시리즈 작동 원리
NP93420 시리즈 확산 실리콘 압력 센서는 수입 칩, 세심한 구조 설계, 신호 처리 및 조립, 국가 표준에 따라 엄격한 테스트를 사용하여 생산된 차세대 힘 센서입니다.이 시리즈의 제품은 안정적인 출력, 높은 감도 및 정밀도, 우수한 온도 특성 및 강력한 간섭 방지 기능을 갖추고 있습니다.
NP93420 시리즈는 반도체 압저항 효과 및 마이크로 머시닝 기술을 사용하여 단일 실리콘 웨이퍼의 특정 제품에 포토리소그래피, 확산 및 기타 반도체 공정으로 휘트스톤 브리지를 만들어 민감한 다이어프램을 형성합니다.외력이 가해지면 약간 변하고 저항률이 변하여 브리지 암의 저항이 변합니다(한 쌍은 커지고 한 쌍은 작아짐).컴퓨터 온도 보상 후 레이저 저항 조정 표준 출력 신호의 압력 트랜스미터는 신호 증폭 및 기타 처리 수단과 엄격한 조립, 감지, 교정 및 기타 프로세스를 통해 생성됩니다.
압력 트랜스미터 NP93420에스에리스디자인 기능
◎ 출력이 안정적이고 감도가 높으며 간섭, 노이즈 및 기타 요인의 영향이 비교적 적습니다.증폭기 회로의 해당 비용이 감소하고 해상도가 크게 향상됩니다.
◎ 특수 V/I 집적 회로는 주변 부품이 적고 신뢰성이 높으며 유지 보수가 간단하고 용이하며 부피가 적고 무게가 가벼우며 설치 및 디버깅이 매우 편리합니다.
◎ 알루미늄 합금 다이캐스팅 쉘, 3단 절연, 정적 플라스틱 스프레이 보호 층, 견고하고 내구성.
강력한 간섭 방지 기능과 긴 전송 거리를 갖춘 4-20mA DC 2선식 신호 전송.
LED, LCD 및 포인터는 세 종류의 표시기 헤드로 현장 판독에 매우 편리합니다.점성, 결정성 및 부식성 매체를 측정하는 데 사용할 수 있습니다.
◎ 확산 실리콘 압력 트랜스미터는 위험하고 폭발적인 분야에서 사용됩니다.이 제품은 저전류, 저전압, 저전력 소비 등의 특징이 있습니다.
◎ 방폭인증을 받은 안전한 방폭제품.
◎ 스테인레스 스틸 재질과 특수 보호 구조뿐만 아니라 증폭 회로의 낙뢰 보호, 간섭 방지, 과전압 및 과전류 보호와 같은 일련의 보호 조치는 안정적인 밀봉, 안티 일반 산업 현장 측정 및 제어의 요구에 완전히 적합한 부식 및 가혹한 작업 환경.
압력 트랜스미터 NP93420에스에리스 기술적인 모수
| 일반적인 응용 | 액체, 가스, 증기 |
| 제품 모델 | NP93420 |
| 다이어프램 재질 | 316L(옵션) |
| 측정 범위 |
표면압 0~5KPa~3.5MPa 밀봉 압력 0~7MPa~100MP 절대압력0~20KPa~35MPa 부압0~0.1MPa~2MPa |
| 측정 정확도 | 레벨 0.1, 레벨 0.2 |
| 주변 온도 | -40 ~ +85°C |
| 공정 온도 | -25~+125 ℃ (>+125 ℃는 주문을 받아서 만들어질 수 있습니다) |
| 허용 과부하 | 정격 범위의 2배 이하 |
| 장기 안정성 | <+0.2% FS/년 |
| 전원 공급 장치의 영향 | 0~+70 ℃ 이내 온도 드리프트: 1+0.2% FS |
| 진동 충격 | <+0.02% BFSL (모든 방향, 진동 주파수가 20~200Hz일 때 |
| 임팩트 효과 | <+0.02% BFSL(모든 방향, 100G가 1LMS에 영향을 미칠 때) |
| 프로세스 연결 | 스레드, 플랜지(선택 사항) |
| 감쇠 시간 | 조정가능한 0.1~16s |
| 전원 공급 | (12-36) VDC(± 30%) |
| 신호 출력 | 4-20mA /HART/RS485/Modbus(LCD 옵션) |
| 보호 등급 | IP65 |
| 방폭 등급 | Exia II CT6 Ga(인증서 세부정보) |
※ 비고 : 특정 요구 사항에 따라 제품을 사용자 정의 및 설계 할 수 있습니다.
압력 트랜스미터 NP93420에스에리스 제품 애플리케이션
★ 석유/석유화학/화학공업: 스로틀링 장치와 결합하여 정확한 유량 측정 및 제어가 가능합니다.파이프 및 저장 탱크의 압력 및 액체 레벨을 측정할 수 있습니다.
★ 전력/도시가스/기타 회사 업무: 높은 안정성과 고정밀 측정이 필요한 곳.
★ 펄프 및 제지 : 내화학성 및 내식성이 요구되는 곳에 사용됩니다.
★ 강철/비철금속/세라믹 : 로내압 측정을 위해 높은 안정성과 고정밀도가 요구되는 곳에 사용됩니다.
★ 기계/조선 : 엄격한 제어(온도, 습도 등) 및 고정밀 조건하에서 안정적인 측정이 요구되는 장소에 사용됩니다.
