제품 상세 정보:
|
| 일반적인 응용: | 액체, 가스, 증기 | 제품 모델: | NP3051X |
|---|---|---|---|
| 충전액: | 살리콘 오일, 불활성 오일 (선택적) | 측정 범위: | 0.006,004,0.25,1.0,2.5,10,25,40Mpa |
| 측정 정확도: | 0.025,0.075,0.1,0.2 | 프로세스 온도: | -25 ~ +85' Ｃ (>+125 Ｃ가 맞춤화될 수 있습니다) |
| 프로세스 연결: | 스레드, 플랜지 | 감쇠 시간: | 조정할 수 있는 0.1~16s |
| 하이 라이트: | 3051 차압 트랜스미터,증기 차압 트랜스미터,스레드 액체 압력 센서 트랜스미터 |
||

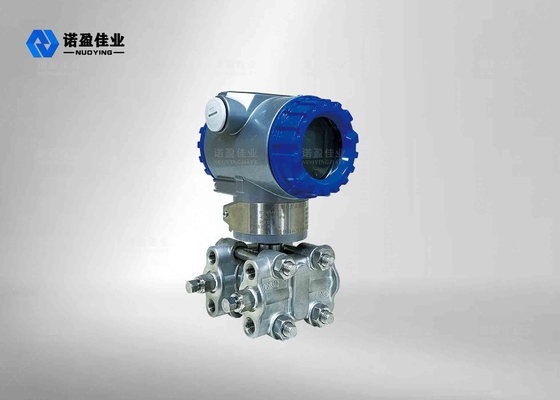

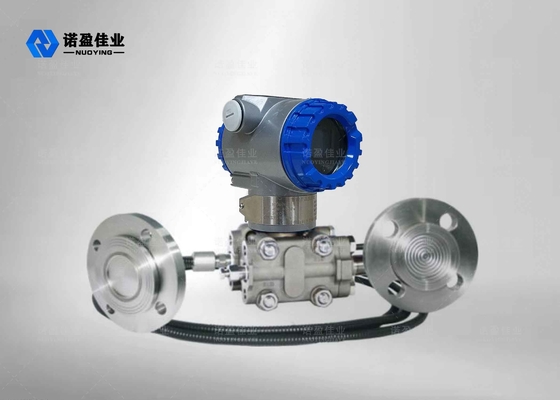

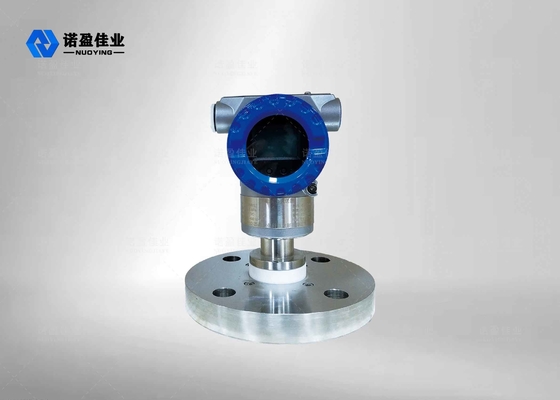

높은 안정성3051디차별적피안심티발신자 을 위한기체 액체 증기 압력측정애플리케이션
자가진단 3051 차압 트랜스미터 고압 안정적인 작동 원리
NY3051 시리즈 지능형 차압/압력 트랜스미터는 HART 프로토콜에 따른 지능형 현장 유형 기기입니다.원래 가져온 다이어프램 설계로 마이크로프로세서 및 HART 통신 회로는 HART 통신 프로토콜 또는 475를 지원하는 상위 컴퓨터 소프트웨어 및 HART 통신 프로토콜을 준수하는 기타 수동 작업자와의 양방향 통신에 사용할 수 있습니다.또한 차압/압력 값, 입력 값 및 출력 값을 현장에서 표시할 수 있는 5비트 지능형 디지털 LCD 디스플레이가 장착되어 있습니다.디버깅은 송신기의 디지털 및 지능형 기능을 실현하기 위해 매우 편리합니다.기존의 4~20mA 아날로그 출력 신호와 호환되므로 제어 시스템을 변경하지 않고 아날로그 미터로 교체할 수 있습니다.
NY3051 시리즈 지능형 차압/압력 트랜스미터에는 "δ" 챔버라고 하는 가변 정전용량 감지 구성요소가 있으며, 프로세스 압력은 챔버의 중앙 다이어프램인 " δ"로 전달됩니다.중앙 다이어프램은 인장된 탄성 요소로, 이에 작용하는 두 측면 사이의 압력차에 대한 해당 변형 변위를 생성하고 이 변위는 축전기 판에 형성된 차동 정전용량으로 변환됩니다.차동 커패시턴스는 전자 회로에 의해 표준 출력 신호로 변환됩니다.
3051 차압 트랜스미터디자인 기능
◎ 높은 정밀도와 좋은 안정성;
◎ 지속적인 자가 진단, 선형 보상 및 디지털 미세 조정 기능으로;
◎ 영점 위치 및 범위의 로컬 조정을 실현할 수 있으며 원격 수동 조작자와 컴퓨터를 통한 원격 조정도 실현할 수 있습니다.다양한 애플리케이션에 따라 선형 또는 제곱근 출력을 선택할 수 있습니다.감쇠 시간은 0.1~16초 사이에서 변경하도록 설정할 수 있습니다.
◎ 압력 값의 단위는 KPa, Pa, Inlz0, bar 등으로 변환할 수 있습니다.고장/안전 스위치를 전환하여 고장 및 안전 모드를 설정할 수 있습니다.단일 지점, 다중 지점 및 간헐적 모드:
◎ 정전 보호 기능으로 정전이 발생하면 작업 데이터를 자동으로 저장할 수 있습니다.
◎ 솔리드 부품, 플러그인 인쇄 회로 기판은 작고 가볍고 강하며 충격에 강합니다.
◎ 단방향 과부하 보호에 좋음:
3051 차압 트랜스미터기술적인 모수
| 일반적인 응용 | 액체, 가스, 증기 |
| 제품 모델 | NP3051X |
| 충전액 | 실리콘 오일, 불활성 오일(옵션) |
| 다이어프램 재질 | 316L, HaC 합금(맞춤형) |
| 측정 범위 | 0.006,004,0.25,1.0,2.5,10,25,40Mpa |
| 측정 정확도 | 0.025,0.075,0.1,0.2 |
| 주변 온도 | -40 ~ +85°C |
| 공정 온도 | -25 ~ +85°C (>+125 ℃는 주문을 받아서 만들어질 수 있습니다) |
| 프로세스 연결 | 스레드, 플랜지 |
| 감쇠 시간 | 조정가능한 0.1~16s |
| 전원 공급 | 24VDC |
| 신호 출력 | 4-20mA /HART/RS485/Modbus(LCD 옵션) |
| 보호 등급 | IP65 |
| 방폭 등급 | Exia II CT6 Ga(인증서 세부정보) |
3051 차압 트랜스미터 제품 애플리케이션
★석유/석유화학/화학 산업: 정확한 유량 측정 및 제어를 제공하기 위해 조절 장치와 일치합니다.파이프 및 저장 탱크의 압력 및 액체 레벨을 측정할 수 있습니다.
★전력/도시가스/기타 회사 업무: 높은 안정성과 고정밀 측정이 필요한 곳.
★펄프 및 제지: 내화학성 및 내식성이 요구되는 곳에 사용됩니다.
★강철/비철금속/세라믹: 로 압력 측정을 위해 높은 안정성과 고정밀도가 요구되는 장소에 사용됩니다.
★기계/조선 : 엄격한 제어(온도, 습도 등) 및 고정밀 조건하에서 안정적인 측정이 요구되는 장소에 사용됩니다.
