| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NYCZ500 |
| 모크: | 1PCS |
| 가격: | 400-600 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 500 PC |
더 광범위 한 적용자기 경축 액체 레벨 미터 강한 신뢰성산업용 애플리카톤
탁월 한 안전매그네트스트릭티브 액체 레벨 미터 설치 및 유지 관리에 쉽습니다.운영 원칙

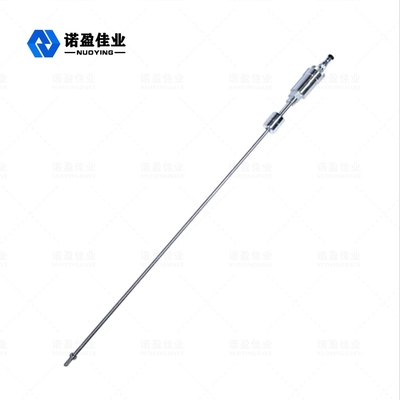

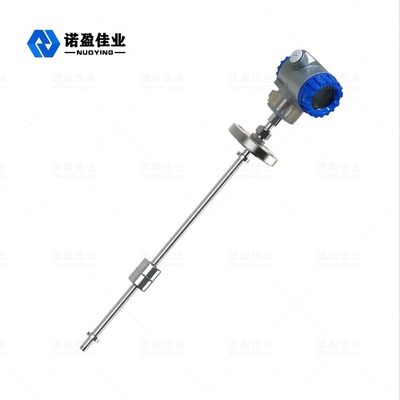

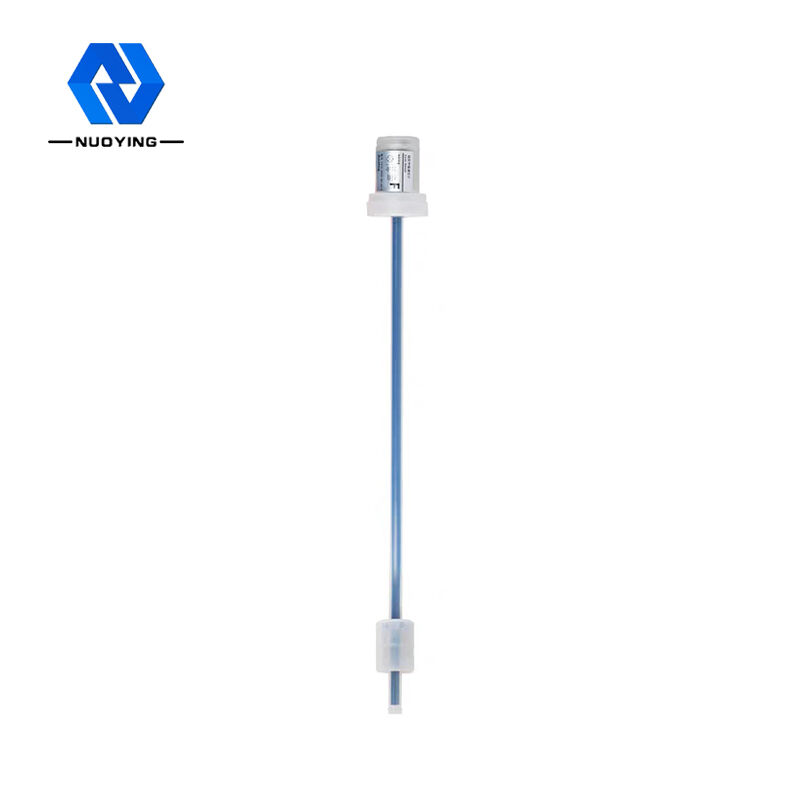

그림과 같이, 자기 경축 액체 레벨 미터는 측정 막대, 전자 챔버 및 측정 막대 위에 붙여진 비접촉 부동 공으로 구성됩니다.
측정 막에는 자석 가열 가이어 (가이드 웨이브 와이어) 가 설치되어 있습니다. 측정 막은 가이드 웨이브 와이어를 보호하는 비 자석 스테인레스 스틸 튜브로 만들어집니다.기기가 작동할 때, 전자 챔버의 펄스 생성기는 시작 펄스를 발산합니다. 이 펄스는 전선을 통해 전송되며, 회전하는 자기장을 생성합니다.이 자기장이 부동 공의 영구 자기장과 만나면, 그것은 가이드 웨이브 와이어가 구부러지고 양방향으로 전송되는 일정한 속도 기계 파도를 생성하도록 만드는 자기 경축 스트레칭 효과를 발생시킵니다.측정 막대기 끝에 도달하는 기계적 파동은 덤퍼에 의해 흡수됩니다전자 챔버로 송신되는 기계적 파동은 전자 챔버에 설치된 에너지 수집 장치에 의해 감지되고, 그에 따른 전류 펄스로 변환됩니다.에너지 픽업 장치는 두 맥박 사이의 시간 차이를 계산하여 액체의 수준을 정확하게 측정합니다..
자기 경축 액체 레벨 미터디자인 특징
◎ 다양한 프로브 형태, 프로세스 연결 형태 및 제작 재료로 사용자 정의 할 수 있습니다.
◎ 높은 신뢰성: 자기 경축 액체 레벨 미터는 파도 유도 원리를 채택 하기 때문에. 전체 변환기는 스테인리스 스틸 튜브에 둘러싸여 있습니다.측정 매체와 접촉하지 않는센서는 안정적으로 작동하고 긴 사용 수명을 가지고 있습니다.
◎ 높은 정확성: 자기 경축 액체 레벨 가이드가 파도 선도 펄스로 작동하기 때문에,측정된 이동은 작업 중에 시작 펄스와 종료 펄스의 시간을 측정함으로써 결정됩니다., 따라서 측정 정확도는 높고 해상도는 0.01% FS보다 낫습니다. 다른 센서로 달성하기가 어려운 정확도입니다.
◎ 우수한 안전성: 자기 경축 액체 레벨 측정기는 높은 폭발 방지 성능을 가지고 있으며 본질적으로 안전하며 안전하게 사용할 수 있습니다.그리고 특히 화학 원료와 연화성 액체를 측정하기에 적합합니다.수동 측정의 안전성을 피하기 위해 측정 중에 탱크 뚜?? 을 여는 것이 필요하지 않습니다.
◎ 자기 경축 레벨 메이저는 설치 및 유지 보수가 쉽습니다: 자기 경축 레벨 메이저는 일반적으로 탱크 상단에있는 파이프 구멍을 통해 설치됩니다.특히 지하 저장 탱크 및 운용된 저장 탱크 설치에 적합합니다., 설치 과정에서 정상적인 생산에 영향을 줄 수 없습니다.
자기 경축 액체 레벨 미터 제품 매개 변수
| 전형적 사용법 | 액체 |
| 제품 모델 | NYCZ500 |
| 탐사 막대 재료 | 304, 316 (선택) |

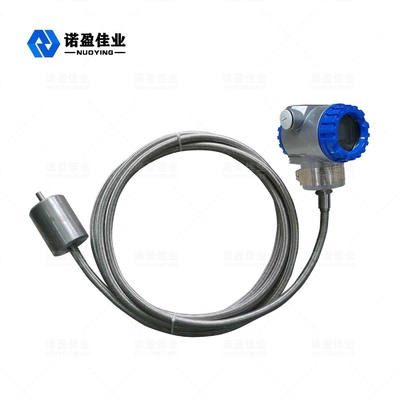

| 측정 범위 | 0-50~5000mm (케이블 종류: 25m) |
| 측정 정확성 | +0.5mm |
| 공정 온도 | - 40~+200 °C 주변 온도: - 40~+80 °C 온도 영향: ± 0.5 °C |
| 반응 시간 | 0.2~5ms |
| 프로세스 압력 | - 0.1~+10.0MPa |
| 프로세스 연결 | 스레드, 플랜지, 브래킷 (선택) |
| 전기 인터페이스 | M20 x 15, G3/4 |
| 공급력 | 24VDC, 220VAC (선택) |
| 신호 출력 | 4... 20mA/HART/RS485 |
| 현장 표시 | LCD (선택) |
| 보호등급 | IP65 |
| 폭발성 등급 | EXIA II CT6 (증명서에 상세한 내용) |
자기 경축 액체 레벨 미터제품 사용
산업 현장에서의 액체 수준의 측정 및 제어
화학 공정 액체 레벨 제어 약품 탱크의 액체 레벨 제어
식품 및 음료 탱크 제어 덤비의 수준 모니터링
식수 및 하수처리를 위한 석유-수 인터페이스의 측정 및 제어
기타 주유소에서 수량 관리 시스템의 액정 수준 측정 및 제어
