제품 상세 정보:
|
| 애플리케이션: | 액체, 재, 고체들 | 항목 번호.: | NYRD808 |
|---|---|---|---|
| 안테나 형상: | 직사각형 형태, 물 드롭형 | 안테나 소재: | PTFE、304、316 |
| 측정 범위: | 35m,40m,80m | 측정 정밀도: | 0.05%~0.1%F.S |
| 하이 라이트: | 70m 레이더 액면계,24V 전원 공급기 레이더 준위 전송기,단체 플랜지 레이더 유형 레벨 송신기 |
||
시멘트 레벨 센서 레이더 양곡 창고 레이더 액면계 수사슴 레이더 준위 전송기
기술
이 일련의 레이더 액면계는 26G 고주파 레이더 센서를 채택했습니다, 최대 측정 범위가 최고 70까지 미터에 도달할 수 있습니다. 안테나는 최적화된 더 나은 처리입니다,
새로운 빠른 마이크로프로세서는 더 높은 속도를 가지고 있고 효율성이 신호 분석을 줄 수 있습니다, 계측기가 반응 장치, 단단한 저장고와 매우 복잡한 측정 환경을 위해 사용될 수 있습니다.
상술
| 70 미터 범위 레이더 액면계는 26G 고주파 레이더 센서를 채택했습니다 | |
| 애플리케이션 | 고체 재료, 강한 재 |
| 측정 범위 | 70 미터 |
| 프로세스 접속 | 보편적 플랜지 |
| 매체 온도 | -40C ~ +250C |
| 프로세스 압력 | -0.1 ~ 0.1 Mpa |
| 정확도 | ± 15 밀리미터 |
| 보호 그레이드 | IP67 |
| 주파수 범위 | 26GHz |
| 신호 출력 | 4~20mA/Hart (Two-wire/Four) RS485/Modbus |
| 방폭 등급 | 엑스아 II Ｃ T6 Ga |
원리
레이더 준위 전송기 안테나 마이크로파 펄스는 좁고, 하향 송신 안테나입니다. 매체 표면에 대한 마이크로파 노출은 안테나 시스템에 의해 원래대로 반영되고 받고 신호를 자동적으로 레벨 신호로 변환된 전자 회로에게 보냅니다 (이번에 수신기에게 목표와 반영된 등에 도달하기 위한 전자레인지 전파 속도, 전자파가 거의 즉석이기 때문에).
자료 측정 : 플랜지의 나사산 바닥 또는 밀봉면.
기록 : 최고 수준이 측정 블라인드에 들어갈 수 없는 레이더 액면계를 확인하세요
지역 (아래 보여진 수치 Ｄ).

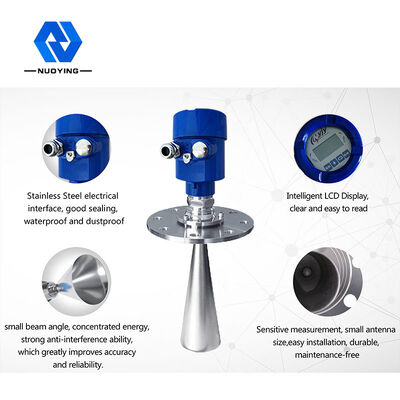

특징
설치하도록 쉬운 Ø 소형 안테나 크기 ; 비접촉 레이더, 어떤 웨어, 어떤 오염.
Ø 거의 어떤 부식, 거품도 초래하지 않습니다 ; 거의 대기, 온도와 압력 변화에 수증기에 의해 영향을 받지 않습니다.
Ø 높은 수준의 미터 업무 위의 심각한 먼지 환경은 거의 효과가 없습니다.
Ø A 더 짧은 파장, 단단한 표면 경향을 반영은 더 좋습니다.
Ø 빔 각은 작습니다, 에너지가 집중되고 능력이 향상될 수 있습니다 반향의와 간섭을 회피합니다.
측정이 좋은 결과를 산출할 것이기 때문에, Ø 측정 범위는 더 작습니다.
Ø 최고 신호대잡음비, 레벨 변동 주가 더 좋은 성능을 획득할 수 있습니다.
Ø 고주파, 최상의 선택의 단단하고 저유전 상수 값의 측정.
설치 조건
1/4 또는 1/6의 지름에 설치되세요. 기록 : 탱크 벽 최단거리 사이의 거리는 탱크 높은 1/10이어야 합니다.
기록 : 1. 자료
2.용기 중앙 또는 대칭축
최고 원추형 탱크 레벨이 설치할 수 있습니다
탱크의 위는 중간이고 측정을 원추형 바닥부에게 보증할 수 있습니다.
수직 정렬 표면에 대한 공급 안테나. 만약 표면이 거칠면, 스택 각이 정렬 표면에 안테나의 카르단 플랜지의 디 앵글을 조정하는데 사용되어야 합니다.
(단단한 표면 때문에 경사는 에코 감쇠, 심지어 신호 손실을. 야기시킬 것입니다)
Ø 원추형 탱크는 공급부위에 설치될 수 없습니다.
기록 : 야외 설비는 양산을 채택하여야 합니다.
1. 정확해요
2. 에러 방수 방법
Ø 기구는 아치형이거나 둥근 지붕 가정 반제품에 설치될 수 없습니다. 생산할뿐 아니라 간접적 반향은 또한 반향에 의해 영향을 받습니다. 통과하여 상부가 다중 메아리를 집중할 수 있기 때문에, 다중 메아리는 신호 반향의 실제값보다 클 수 있습니다. 그래서 중심 위치에 설치되지 않을 수 있습니다.
1. 정확해요
2. 에러
Ø 측정 요구된 반사 단열에 영향을 미치는 장애물이 있습니다.
1. 정확해요
2. 에러
전기 접속
전원 전압 :
(4~20)mA/HART (2선식)
전원 공급기와 생산 전류량 신호
2 핵심 실드 케이블을 공유하기. 공급 전압 범위는 기술 데이터를 봅니다. 본질 안전을 위해 종류는 전원 공급기와 도구 사이의 안전장벽이어야 합니다.
(4~20) 마 / 하트 (4선식)
분리형 전원 장치와 전류량 신호,
각각 전원 케이블을 사용하기. 공급 전압 범위는 기술 데이터를 봅니다.
RS485 / 모드 버스
전원 공급기와 모드 버스 신호라인이 쉴드된 케이블을 사용하여 드리스퍼렉티브리 분리된다고, 전력 공급 전압 범위는 기술 데이터를 봅니다.
FAQ
큐 :얼마나 오래 나를 응답하시겠습니까?
한 :우리는 최대한 빨리 당신과 연락할 것입니다 그러나 12 시간 이내에 그렇다
큐 : 나는 약간의 샘플을 얻을 수 있습니까?
한 : 예, 샘플 순서는 품질 체크와 시장성 테스트가 가능합니다. 그러나 당신은 명시된 비용을 지불하여야 합니다.
큐 : 얼마나 조속히 당신은 당신의 생산을 배열할 수 있습니까?
한 : 한때 당신의 제품 확인을 얻고 선급을 받을 때, 생산은 바로 시작될 것입니다.
큐 : 배달 시간이 무엇입니까?
한 : 그것은 보통 소량주문을 위한 약 3-5 일과 대량 주문을 위한 10-15 일을 걸립니다.
큐 :어떻게 당신이 품질을 제어합니까 ?
한 : 세가지 검사 단계 (원형과 생산과 완제품의) + 좋은 보증서 서비스 (어떠한 인적 피해 요인 없이 새로운 것을 바꾸는 것을 자유롭게 한 1년).
큐 : 당신이 어떠한 증명서를 가지고 있습니까 ?
한 :ISO9000, 방폭 인증인 CE, 준비된 ROH. 그리고 상품의 델리에프리 전에, 또한 ⅓에 의해 발표된 품질과 안전도 검사 인증은 제공될 수 있습니다.
큐 :나는 당신의 공장을 방문할 수 있습니까?
한 :매우 어서 오십시오! 서안 얀 통풍구로 날라가세요. 그것은 우리를 위한 큰 즐거움이었습니다.
큐 : 당신의 보증 기간이 무엇입니까?
한 : 우리는 보증 시간 12개월을 제공합니다.
큐 :OEM과 주문 제작된 서비스를 제공하시겠습니까?
한 :예, OEM과 ODM은 둘다 이용 가능합니다, 우리가 당신에게 전문적 솔루션을 제공할 수 있는 전문적 R&D 부서를 가지고 있습니다.
포장 & 선적
기술적인 매개 변수
| 애플리케이션 | 모든 종류의 액체 (강한 부식, 저유전 상수 값, 휘저음, 스팀, 결정화, 농축, 슬러리, 고온과 고압, 기타 등등.) |
| 모든 종류의 재 (강한 재, 뜬 먼지, 시멘트 분말, 석회 분말, 비산재, 결정화와 다른 이유) | |
| 다양한 고체들 (곡물, 작게 돌들, 철광석, 석탄, 기타 등등.) | |
| 품목 번호 | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD SL | |
| 안테나 형상 | 직사각형 형태, 물방울 종류, 판형, 호른형, 면형, 렌즈 유형 |
| 안테나 소재 | PTFE,304,316, PP, PFA |
| 측정 범위 | 10m,20m,30m,35m,40m,80m |
| 측정 정밀도 | 0.05%~0.1%F.S |
| 전원 공급기 | 24VDC (2선 와이어, 4 와이어),220VAC |
| 신호 출력 | 4-20mA/HART/RS485/Modbus... |
| 프로세스 온도 | -40~+130C,-40~+150C,-40~+2600C,-40~+1200C |
| 프로세스 압력 | -0.1~0.3Mpa,-0.1~2.0Mpa,-0.1~4.0Mpa, |
| 프로세스 접속 | 스레드, 브라켓, 플랜지, 건강 클램프 (선택적) |
| 전기 인터페이스 | M20x1.5,1/2"NPT |
| 보호 그레이드 | (선택적인) IP65,IP67,IP68 |
| 방폭 등급 | ExiaIICT6 Ga,ExdIICT6 Gb (증명서에 나타난 바와 같이) |
