| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NYUHZ |
| 모크: | 1 PC |
| 가격: | $450 to $1700 /pcs |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram |
| 공급 능력: | 1000 pcs/ 프리 달 |

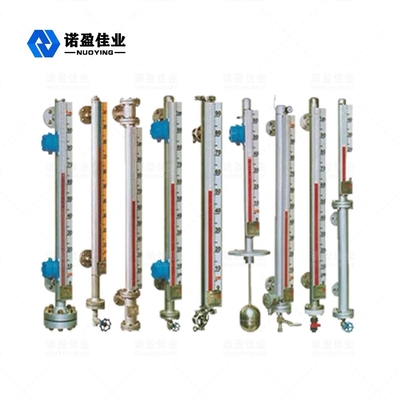

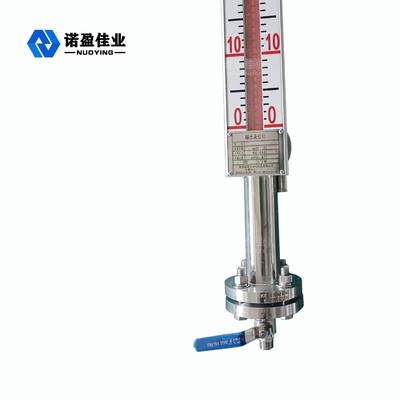

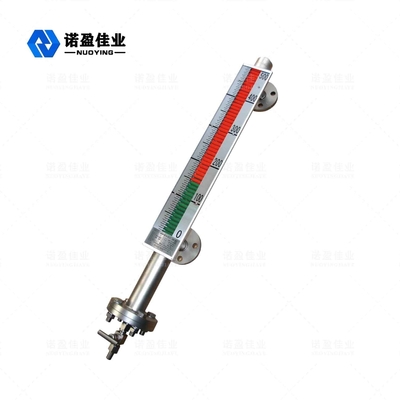

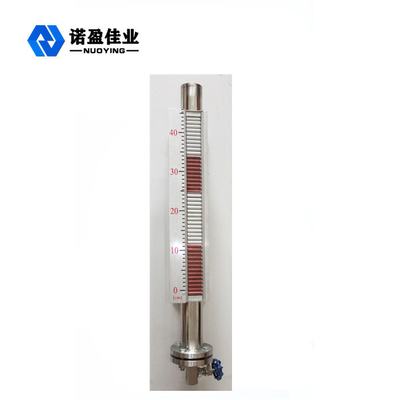

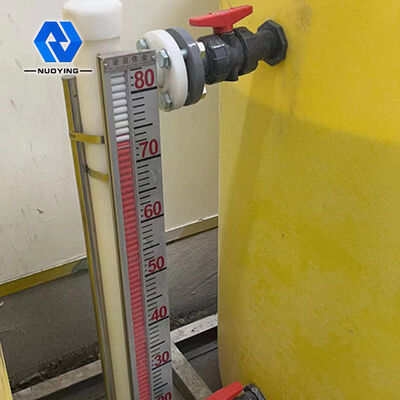

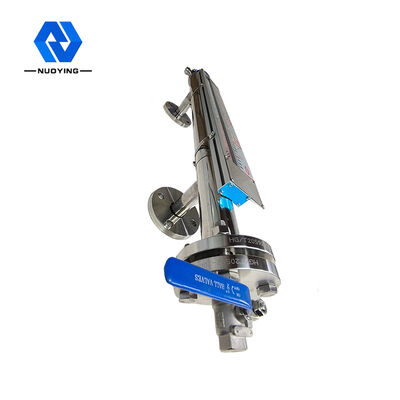

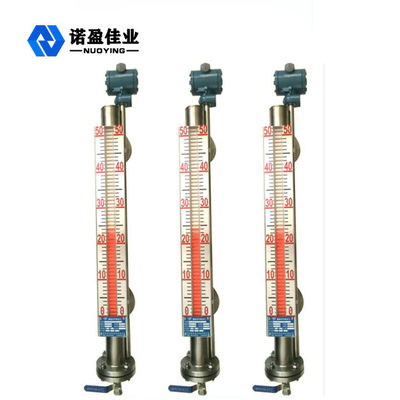

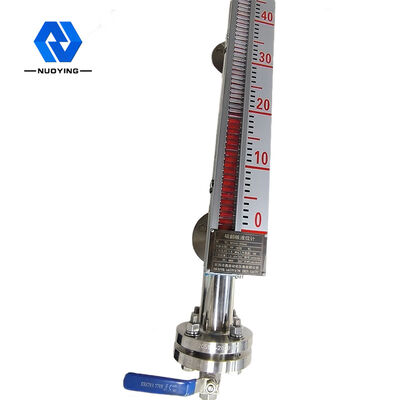

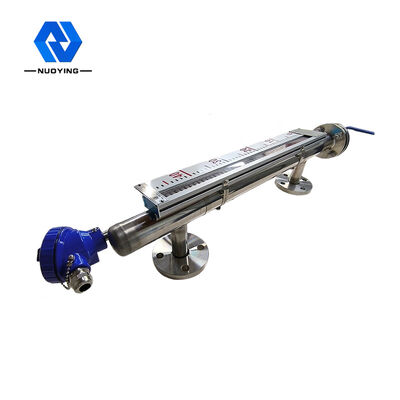

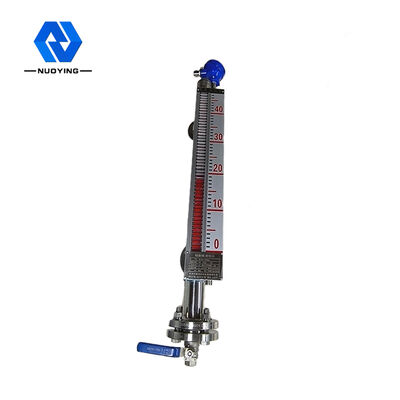

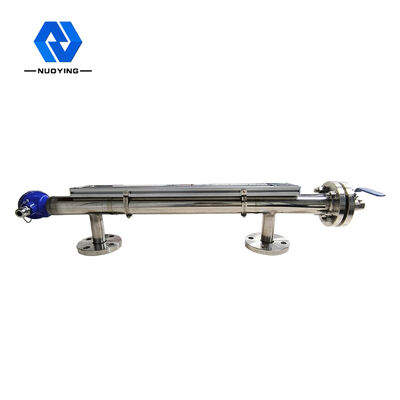

측정 탱크 자기 플랩 레벨 미터 (액체 부식 방지 용도)
작동 원리
자기 레벨 게이지는 모든 종류의 타워, 탱크, 구형 용기 및 보일러와 기타 장비의 중간 레벨 감지에 사용할 수 있습니다. 자기 레벨 게이지는 높은 밀봉, 누출 방지 기능을 달성할 수 있으며 고온, 고압, 부식성 환경에 적합합니다.
자기 레벨 게이지에는 플로트 볼을 수용하는 공동(측정 튜브 또는 메인 튜브라고 함)이 있으며, 이는 플랜지 또는 기타 적합한 연결을 통해 용기와 연결됩니다. 커넥터의 원리에 따라 용기 내 액체 레벨의 변화에 따라 공동 내의 페이지와 용기 내 액체 레벨이 같은 높이가 되어 공동 내의 플로트 볼을 위아래로 움직이게 하고 용기 내 액체 레벨과 함께 상승 및 하강합니다. 이때 액체 레벨을 볼 수 없으므로 공동 외부에 자기 플립 컬럼 디스플레이가 설치됩니다.
액체에 들어가는 플로트 볼과 경계의 일부에 영구 자석 강철이 설치되어 있습니다. 측정된 액체 레벨이 용기의 변동에 따라 자기 플로트 레벨 게이지 본체의 튜브가 들어 올려지고, 영구 자석의 플로트가 자기 컬럼 표시기에 자기 커플링되어 컬럼이 180도 회전하여 빨간색, 흰색으로 표시됩니다. 액체 레벨이 상승하면 이중 컬럼이 흰색에서 빨간색으로 바뀌고, 액체 레벨이 하강하면 컬럼이 빨간색에서 흰색으로 바뀝니다. 표시기의 빨간색과 흰색 접합부는 용기 내부 액체 레벨의 실제 높이가 되어 액체 레벨을 명확하게 표시합니다.
1. 통기 플러그
2. 측정 튜브
3. 자기 플립 디스플레이
4. 자기 플립 컬럼
5. 플로트
6. 고정 클램프
7. 표지판
8. 배수 밸브
9. 폐수 파이프
10. 연결 플랜지
설계 특징
◎단순한 구조, 견고하고 신뢰할 수 있으며 안정적인 작동.
◎현장 디스플레이 눈금이 명확하고 눈에 띄며 읽기 쉽습니다.
◎부식성, 가연성, 독성, 고온, 교반 오염 액체의 레벨을 측정하고 표시할 수 있습니다.
◎다양한 설치 형태와 다양한 연결 형태를 선택할 수 있습니다.
◎설계 압력 범위는 완전 진공에서 10MPa까지입니다.
◎설계 온도 범위 -160~+450℃.
◎특수 압력 및 온도에 대해 특별히 설계할 수 있습니다.
기술 매개변수
| 일반적인 응용 | 액체 레벨 측정 |
| 제품 모델 | NYUHZ |
| 설치 형태 | 측면 장착, 상단 장착 |
| 주요 재질 | 304,316 |
| 측정 범위 | 0~6m |
| 측정 정확도 | ±3mm,±5mm,±10mm,±20mm(선택 사항) |
| 매체 밀도 | ≥0.425g/cm³ |
| 밀도 차이 | ≥0.1g/cm³ |
| 매체 점도 | ≤0.4Pa.S |
| 제어 출력 | 220VAC,1A |
| 전송 출력 | 4...20mA(전원 공급 장치 24VDC) |
| 공정 온도 | -50~+350℃ |
| 공정 압력 | -0.1~+16MPa |
| 공정 연결 | 플랜지(선택 사항) |
| 해상도 | 士I mm |
| 보호 등급 | IP65,IP67,IP68(선택 사항) |
| 방폭 등급 | ExiaⅡCT6Ga,ExdⅡ CT6Gb(인증서 참조) |
* 참고: 귀하의 특정 요구 사항에 따라 제품을 맞춤 제작할 수 있습니다!
