| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NYCZ500 |
| 모크: | 1 PC |
| 가격: | $450 to $1700 /pcs |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram |
| 공급 능력: | 1000 pcs/ 프리 달 |
화학 물질 안전 자성 유체 레벨 게이지 정확도 ±0.5mm
작동 원리

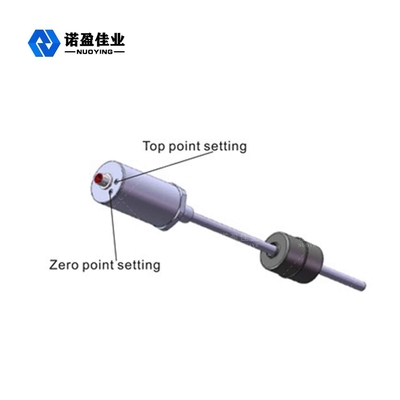

자성 유체 레벨 게이지의 작동 원리는 그림과 같습니다. 제품은 주로 측정 로드, 전자 창고 및 측정 로드에 장착된 비접촉 플로팅 볼로 구성됩니다. 로드에는 자성 와이어(파동 가이드 와이어)가 장착되어 있습니다. 로드는 비자성 스테인리스 스틸 파이프로 만들어져 파동 가이드 와이어를 매우 잘 보호합니다.
자성 유체 레벨 게이지가 작동할 때 전자 창고의 펄스 생성기가 초기 펄스를 보내 파동 가이드 와이어로 전송됩니다. 이 자기장이 플로팅 볼의 영구 자기장과 만나면 자성 효과가 발생하여 파동 가이드 와이어가 비틀리고 일정한 속도의 기계적 파동이 생성됩니다. 기계적 파동은 양방향으로 전송되며, 로드 끝에 도달한 기계적 파동은 댐퍼에 의해 흡수되고, 기계적 파동의 방향으로 전자 창고로 돌아가 전자 창고에 설치된 감지 기관에서 감지되어 해당 전류 펄스로 변환됩니다. 감지 기관은 두 펄스 간의 시간 차이를 계산하여 액체 레벨 높이를 정확하게 측정할 수 있습니다.
설계 특징
* 더 넓은 적용 범위, 다양한 프로브 형태, 다양한 공정 연결 형태, 다양한 제조 재료, 맞춤형 설계 가능.
* 강력한 신뢰성: 자성 유체 레벨 게이지는 파동 가이드 원리를 채택하므로 기계적 이동 부품이 없어 마찰과 마모가 없습니다. 전체 변환기는 스테인리스 스틸 튜브에 밀봉되어 있으며 측정 매체와 접촉하지 않아 센서가 안정적으로 작동하고 수명이 깁니다.
* 높은 정확도: 자성 유체 레벨 게이지는 파동 가이드 펄스로 작동하므로 측정된 변위는 시작 펄스와 종료 펄스의 시간을 측정하여 결정되므로 측정 정확도가 높고 해상도가 0.01%FS보다 우수하여 다른 센서로는 달성하기 어렵습니다.
* 우수한 안전성: 자성 유체 레벨 게이지는 높은 방폭 성능, 본질 안전 방폭, 안전한 사용이 가능하며, 특히 화학 원료 및 가연성 액체의 측정에 적합합니다. 측정 중 탱크 뚜껑을 열 필요가 없어 수동 측정의 불안전성을 피할 수 있습니다.
* 자성 유체 레벨 미터는 설치 및 유지 보수가 용이합니다: 자성 유체 레벨 미터는 일반적으로 탱크의 기존 파이프 포트를 통해 설치되며, 특히 지하 저장 탱크 및 작동 중인 저장 탱크의 설치에 적합하며 설치 과정에서 정상적인 생산에 영향을 미치지 않습니다.
기술 매개변수
| 일반적인 응용 분야 | 액체, 계면 측정 |
| 제품 모델 | NYCZ500 |
| 안테나 형태 | 라인형, 로드형 |
| 안테나 재질 | 304, 316 |
| 측정 범위 | 0-50~5000mm(케이블 타입: 25미터) |
| 측정 정확도 | ±0.5mm |
| 전원 공급 장치 | 24 VDC (2선식, 4선식), 220 VAC |
| 신호 출력 | 4... 20mA/HART/RS485/Modbus... |
| 작동 전류 | 4.. 20mA |
| 부하 특성 | 전류 출력, 최대 부하 저항 600Ω, 전압 출력 시, 최대 부하 저항은 2mA |
| 공정 온도 | -40~ +200℃ |
| 응답 시간 | 0.2~5ms |
| 공정 압력 | -0.1 ~ 10.0MPa |
| 공정 연결 | 나사, 브래킷, 플랜지 (선택 사항) |
| 보호 등급 | IP65, IP67, IP68 (선택 사항) |
| 방폭 등급 | ExiaⅡCT6 Ga, ExdⅡCT6Gb (자세한 내용은 인증서 참조) |
* 참고: 제품은 귀하의 특정 요구 사항에 따라 맞춤 제작할 수 있습니다!
