| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NY3051 |
| 모크: | 1 PC |
| 가격: | $450 to $1700 /pcs |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온, |
| 공급 능력: | 1000 pcs/ 프리 달 |

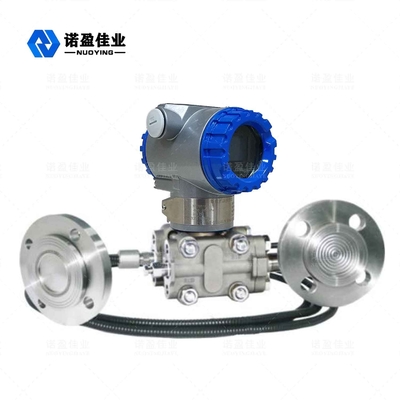

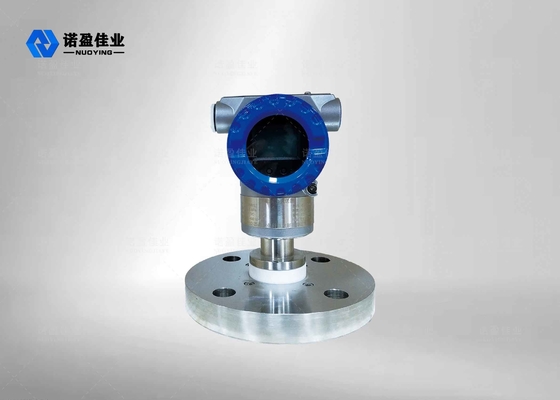

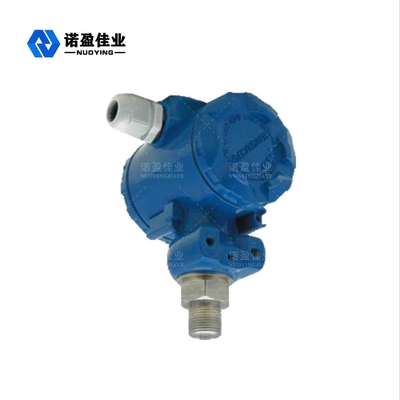

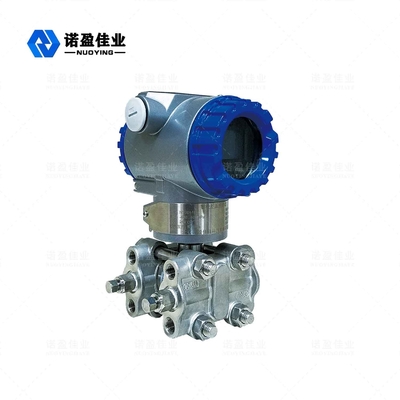

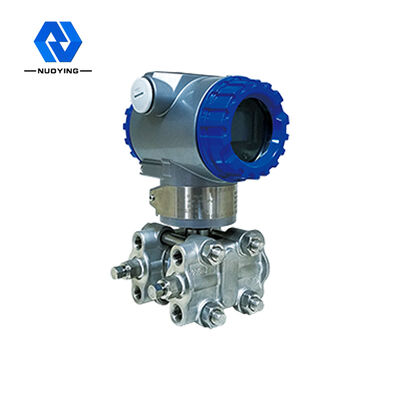

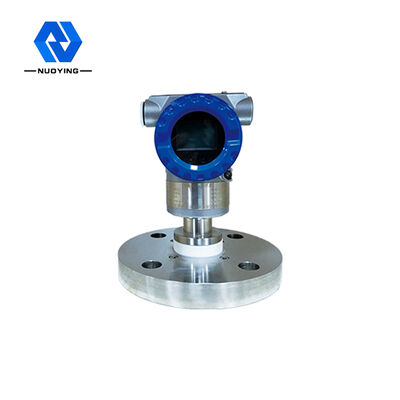

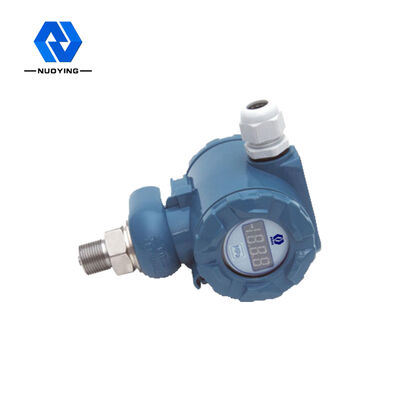

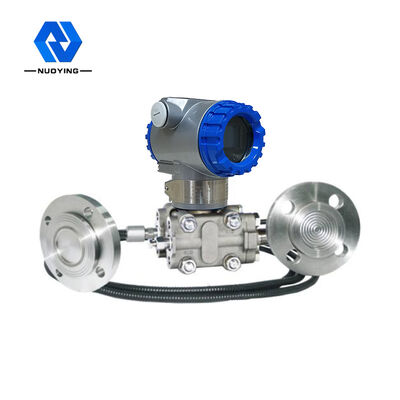

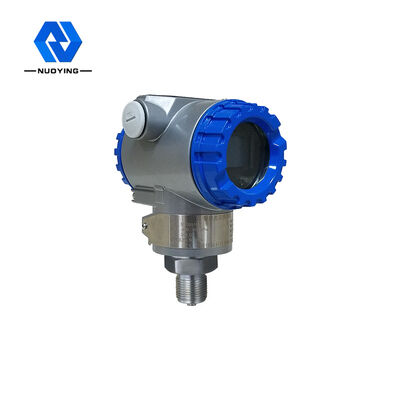

NY3051압력 트랜스미터
NY3051 시리즈 지능형 차압/압력 트랜스미터는 HART 프로토콜에 따른 지능형 현장 계측기입니다. HART 통신 회로가 있는 마이크로프로세서를 사용하여 디자인에 가져온 다이어프램을 채택하고 PC 소프트웨어의 HART 통신 프로토콜을 지원하거나 475개의 손 양방향 통신 운영자의 HART 통신 프로토콜과 일치할 수 있으며 5개의 지능형 디지털 LCD 디스플레이를 사용하여 장면에서 차압 값, 출력 전류 값 및 출력 퍼센트 값을 표시할 수 있습니다. 디버깅은 매우 편리하고 송신기의 디지털 및 지능형 기능을 실현하며 전통적인 4~20mA 아날로그 출력 신호와 호환됩니다. 제어 시스템을 변경하고 아날로그 테이블을 교환할 수 있습니다.
작동 원리
NY3051 시리즈 지능형 차압/압력 트랜스미터에는 "5" 챔버라고 하는 가변 정전용량의 감지 구성 요소가 있습니다(아래 그림 참조). 공정 압력은 "5" 챔버 양쪽의 격리 다이어프램과 충전 유체를 통해 "5" 챔버의 중앙 다이어프램으로 전달됩니다. 중앙 다이어프램은 탄성 요소로, 이에 작용하는 양측의 압력 차이에 해당하는 변형 변위를 생성하고, 이 변위는 정전 용량 판에 형성된 차동 정전 용량으로 변환됩니다. 전자 회로를 통해 열악한 커패시터를 표준 출력 신호로 변환합니다.
디자인 특징
◎높은 정밀도, 우수한 안정성;
◎지속적인 자기 진단, 선형 보상 및 디지털 미세 조정 기능 포함;
◎0, 범위의 로컬 조정을 실현할 수 있으며 원격 수동 조작자, 컴퓨터 원격 조정으로도 달성할 수 있습니다.
◎ 다양한 용도에 따라 선형 또는 루트 출력을 선택할 수 있습니다.
◎댐핑 시간은 0.1~16초 사이에서 설정할 수 있습니다.
◎KPa, Pa, InH:0, bar 등의 압력 값 단위 변환을 실현할 수 있습니다.
◎실패/안전 스위치를 전환하여 실패 및 안전 모드를 설정할 수 있습니다.
◎ 단일 포인트, 다중 포인트 및 어레이 모드;
◎전원 끄기 보호 기능을 사용하면 전원을 끄면 작업 데이터가 자동으로 저장됩니다.
◎고체 요소, 플러그형 인쇄 회로 기판 소형, 경량, 강한 내진성;
◎우수한 단방향 과부하 보호;
기술적인 매개변수
| 일반적인 애플리케이션 | 액체, 가스, 증기 | ||||||||
| 제품 모델 | NY3051 | ||||||||
| 측정 범위 | 상한 URL | ||||||||
| 암호 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL(MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
| 채우는 액체 | 실리콘 오일, 불활성 오일(옵션) | ||||||||
| 다이어프램 재질 | 316L, Ha C 합금(사용자 정의 가능) | ||||||||
| 정밀등급 | 클래스 0.025, 클래스 0.075, 클래스 0.1, 클래스 0.2 | ||||||||
| 전원 공급 장치 | 24VDC | ||||||||
| 신호 출력 | 4...20mA/HART/RS485/Modbus... | ||||||||
| 작동 온도 | -40~+85℃ | ||||||||
| 공정 온도 | -25~125℃(>+125℃(사용자 정의 가능) | ||||||||
| 프로세스 연결 | 스레드 및 플랜지(옵션) | ||||||||
| 감쇠 시간 | 0.1-16초 조정 가능 | ||||||||
| 필드 디스플레이 | LCD(옵션) | ||||||||
| 보호등급 | IP67 | ||||||||
| 방폭등급 | ExiaITCT6Ga,ExdIICT6Gb(자세한 내용은 인증서 참조) | ||||||||
*비고: 귀하의 특정 요구 사항에 따라 제품을 맞춤 설정할 수 있습니다!
더 자세한 제품정보를 원하시면 저에게 연락주세요!감사합니다~
