제품 상세 정보:
|
전형적인 애플리케이션: | 액화가스, 증기 | 제품 모델들: | NP-93420-IF |
---|---|---|---|
방폭 등급: | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb는 (자세한 사항은 증명서를 참조합니다) | 보호레벨: | IP67 |
프로세스 접속: | 스크루 thread、flange(selectable) | 신호 출력: | 4...20mA |
프로세스 온도: | -25~+125C (>125C가 맞춤화될 수 있습니다) | 전원 공급기: | 24VDC |
하이 라이트: | IP67 횡막압 센서 송신기,나사산 압력 센서 송신기,20mA 기압 수위 전달계 |

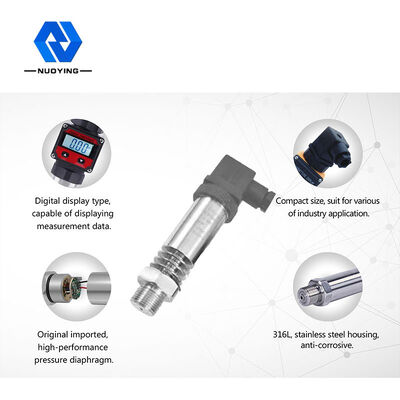

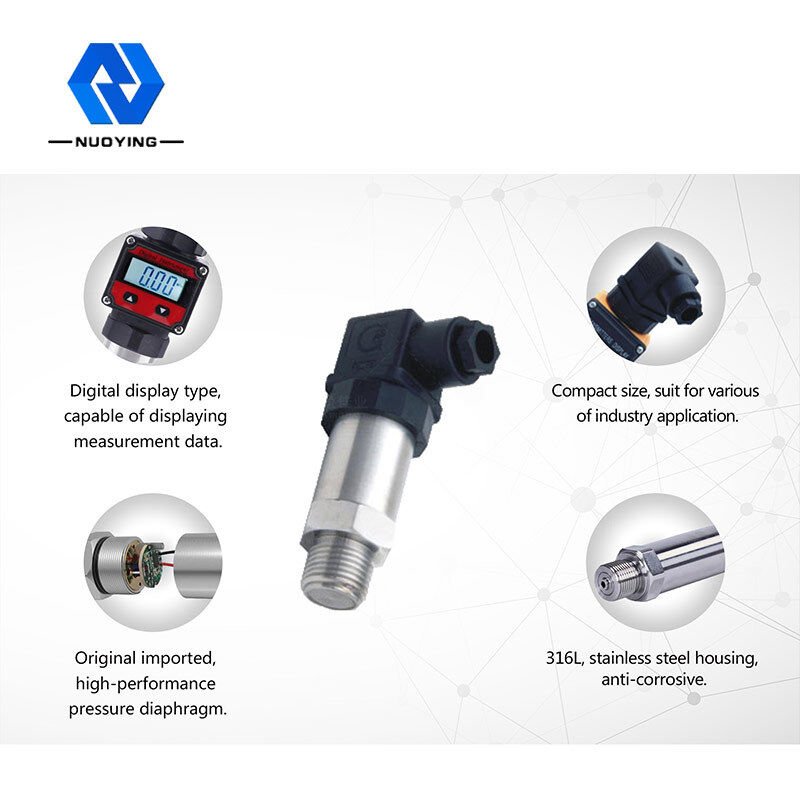

증압기 원형 수입된 고성능 압력 다이어프램
증압기의 원리로 일하기
외부의 힘의 영향을 받을 때, NP93420 일련은 반도체의 압저항 효과를 이용하고 사진 석판술, 확산과 다른 반도체에 의해 단결정 실리콘 웨이퍼의 특정 결정 방향에 휘트스톤 브리지를 제조하기 위한 마이크로-머시닝 기술이 민감한 진동판을 형성하기 위해 가공처리합니다. 약간의 변화는 일어납니다, 저항성 변화,와 표준 출력 신호와 증압기를 생산하기 위한 컴퓨터 온도 보상, 레이저 저항 조정, 신호 증폭과 다른 처리 방법과 엄격한 어셈블리 시험, 보정과 다른 과정 뒤에, 여자 전압 신호 출력의 브릿지 비례변 저항 변화 (한 쌍이 더 크게 되고 다른 것 더 작게 됩니다).
증압기의 설계 특성

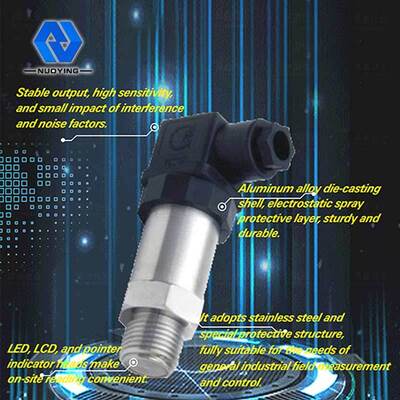

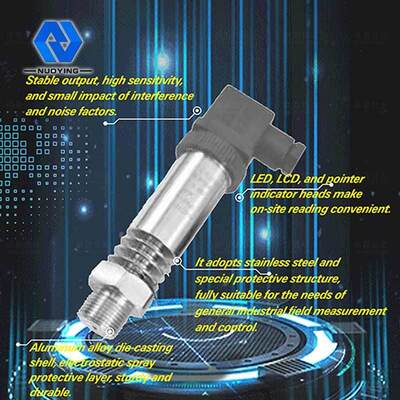

◎The 생산량은 안정적이고, 력이 높고, 간섭과 소음의 영향이 상대적으로 작고, 증폭회로의 상응하는 비용이 감소되며,와 해결이 매우 향상됩니다.
◎Dedicated V/I 집적 회로, 소수의 주변 기기류, 높은 신뢰도, 단순하고 쉬운 유지, 작은 사이즈, 경량, 극단적으로 편리 설치와 디버깅.
◎Aluminum 불순물 다이 케스팅 외피, 삼단자 차단, 탄탄하고 오래간 정전 용사 보호층.
◎4-20mA DC 2가닥 도선 신호 전송, 강한 대항 간섭 능력과 긴 전송거리.

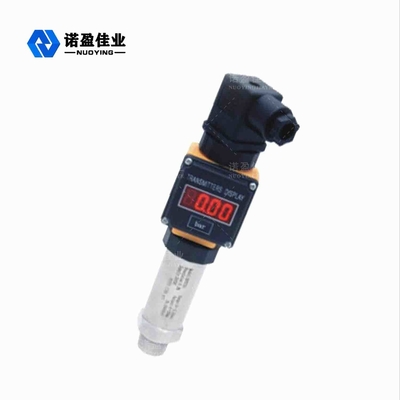

지표, 현장 읽기의 지시자 세 종류인 ◎LED, LCD는 매우 편리합니다. 끈기 있는, 수정같고 부식성 매체를 측정하는데 사용될 수 있습니다.
◎when은 위험하고 폭발적 분야에 사용했습니다, 확산 실리콘 증압기가 사용됩니다. 제품은 소비를 저전류, 저전압과 저 소비 전력의 특성을 가집니다. 그것은 본질 안전 방폭 제품이고, 방폭 증명서를 갖추고 있습니다
경감 보호, 대항 간섭, 반전압과 증폭 회로의 과전류와 같은 일련의 보호 측정뿐 아니라 ◎stainless 철강 재료와 특별한 보호 구조체는 믿을 만한 씰링과 부식 방지의 능력과 반대 가혹한 작업 환경을 향상시키고, 완전히 일반적 산업적인 필드 측정과 통제의 필요를 충족시켜 줍니다
증압기의 기술적인 매개 변수

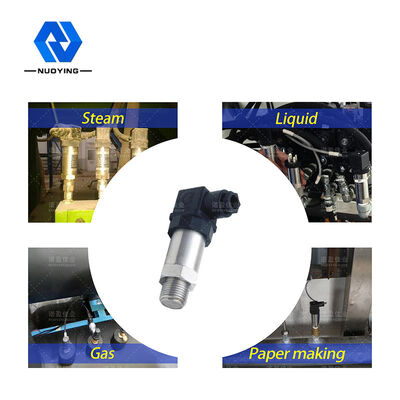

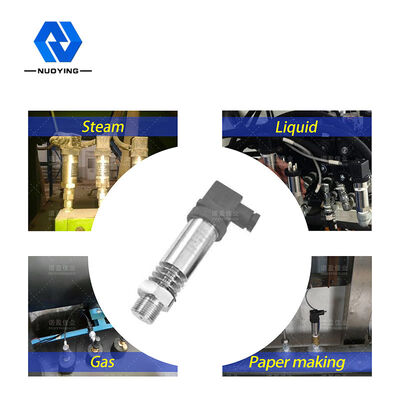

전형적인 애플리케이션 | 액체, 가스, 증기 | |||
제품 모델 |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
측정 범위 | 상한 URL | |||
게이지압 | 밀봉 게이지압 | 절대 압력 | 게이지압 | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
다이어프램 소재 | 316L (맞춤화될 수 있습니다) | |||
정확도 급 | 0.1,0.2 | |||
전원 공급기 | 24VDC | |||
신호 출력 | 4...20mA/HART/RS485/Modbus... | |||
대기 온도 | -40~+85C | |||
프로세스 온도 | -25~+125C (>125C가 맞춤화될 수 있습니다) | |||
프로세스 접속 | 나사산, (선택 가능한) 플랜지 | |||
감쇠 시간 | 조정할 수 있는 0.1~16s | |||
허용된 과부담 | 정격 범위의 ≤2 시간 | |||
필드 디스플레이 | (선택 가능한) LCD | |||
보호레벨 | IP67 | |||
방폭 등급 | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb는 (자세한 사항은 증명서를 참조합니다) |
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
