제품 상세 정보:
|
| 전형적인 애플리케이션: | 액체 | 제품 모델들: | NY3051B |
|---|---|---|---|
| 충전 유체: | 살리콘 오일 | 다이어프램 소재: | 316L |
| 정확도 급: | 0.025、0.075 | 신호 출력: | 4...20mA |
| 대기 온도: | - 40~+ 85C | 프로세스 온도: | -25~+125C (>125C가 맞춤화될 수 있습니다) |
| 하이 라이트: | 한 방법 과부하 방지 증압기,316L 차등 압력 센서 송신기,액체 차압 트랜스미터 |
||

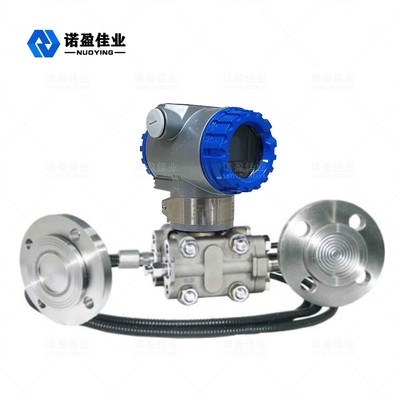

좋은 안정성 차압발진기 편도 과부하 방지
차압발진기의 원리로 일하기
NY3051 일련 지적 차등 압력 / 증압기는 가변 커패시턴스와 감지 성분을 가지고 있고 σ 챔버를 불렀습니다 (아래의 그림을 보세요). 프로세스 압력은 σ 방과 충전 유체의 양쪽에 격리 다이어프램을 통하여 σ 방의 중심 다이어프램으로 전송됩니다. 중심 다이어프램은 그것에 작용하는 양측 사이의 압력차에 해당한 변형 치환을 생산하는 긴장된 탄성 요소이고 이 치환이 용량성 판으로 형성된 미분 커패시턴스로 변환됩니다. 표준 출력으로의 미분 커패시턴스의 변환은 전자 회로로 신호를 보냅니다.
차압발진기의 설계 특성
◎High 정확도와 좋은 안정성
◎With 연속적인 본인 - 진단, 선형 보상과 디지털 벌금 - 기능 튜닝
◎You는 멀리 있는 수동 구동부 또는 컴퓨터를 이용하여 지역적으로 또는 멀리 제로와 범위를 조정할 수 있습니다.
◎You는 애플리케이션에 따라서, 선이거나 근본적 출력을 선택합니다.
◎Damping 시간은 0.1~16s 사이에 설정될 수 있습니다 ;
◎It는 KPa, Pa, Inh2o, 바, 기타 등등 사이에 압력값 유닛의 변환을 실현할 수 있습니다
◎You는 실패와 실패 / 안전 스위치를 토글링하는 것에 의한 안전 모드에서 설정했습니다.
◎It는 단일 포인트, 다점과 버스트 모드를 가집니다
◎it은 전력이 떨어져서 있을 때 파워-오프 방지 기능을 가지고 있고, 자동적으로 그것의 작업 데이터를 저장할 수 있습니다 ;
◎solid 요소, 플러그 접속식 프린트 회로 기판, 작, 가볍, 강하고 지진 반대자 ;
◎good 일방적 과부하 방지
차압발진기의 기술적인 매개 변수
| 전형적인 애플리케이션 | 액체, 가스, 증기 | ||||||||
|
제품 모델 |
NY3051 | ||||||||
| 측정 범위 | 상한 URL | ||||||||
| 코드 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL(MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
| 충전 유체 | 살리콘 오일, 불활성 오일 (선택 가능한) | ||||||||
| 다이어프램 소재 | 316L, Ha Ｃ 불순물이 (통조림으로 만들고 맞춤화됩니다) | ||||||||
| 정확도 급 | 0.025,0.075,0.1,0.2 | ||||||||
| 전원 공급기 | 24VDC | ||||||||
| 신호 출력 | 4...20mA/HART/RS485/Modbus... | ||||||||
| 대기 온도 | -40~+85C | ||||||||
| 프로세스 온도 | -25~+125C (>125C가 맞춤화될 수 있습니다) | ||||||||
| 프로세스 접속 | 나사산, 플랜지 (선택 가능한) | ||||||||
| 감쇠 시간 | 조정할 수 있는 0.1~16s | ||||||||
| 필드 디스플레이 | (선택 가능한) LCD | ||||||||
| 보호레벨 | IP67 | ||||||||
| 방폭 등급 | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb는 (자세한 사항은 증명서를 참조합니다) | ||||||||
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
