| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NP-93420-IB |
| 모크: | 1 PC |
| 가격: | $450 to $1700 /pcs |
| 지불 조건: | L/C,D/A,D/P,T/T,웨스턴 유니온, |
| 공급 능력: | 1000 pcs/ 프리 달 |

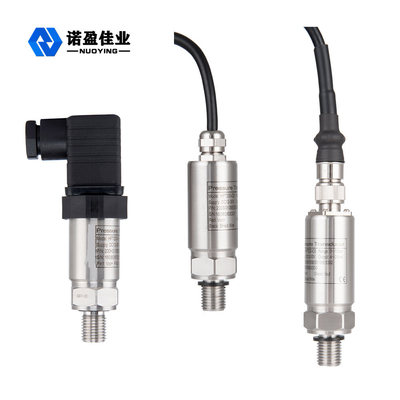

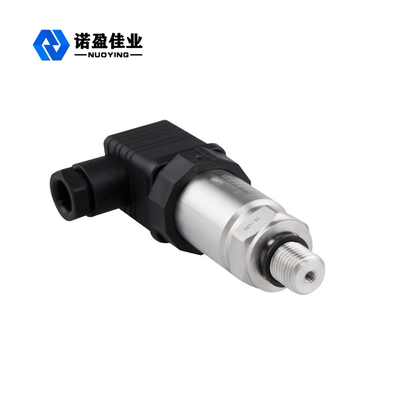

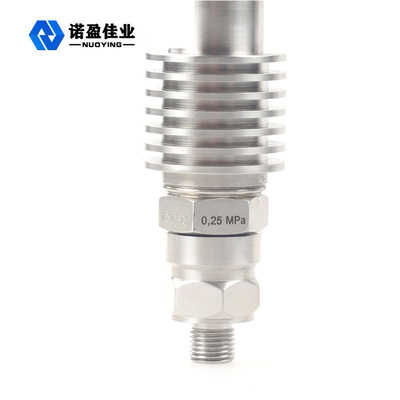

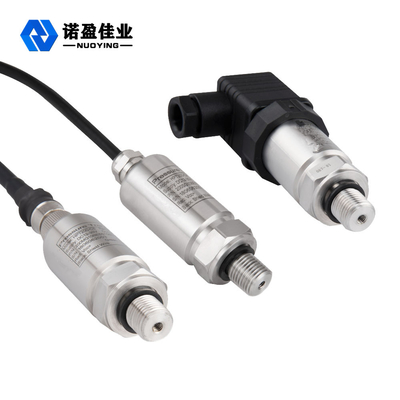

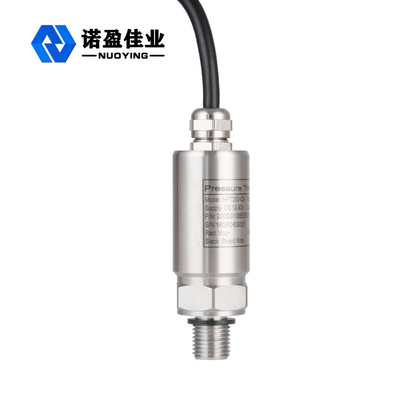

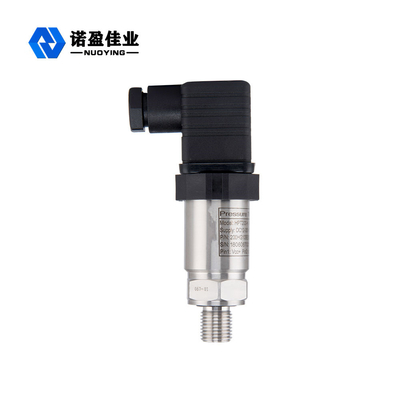

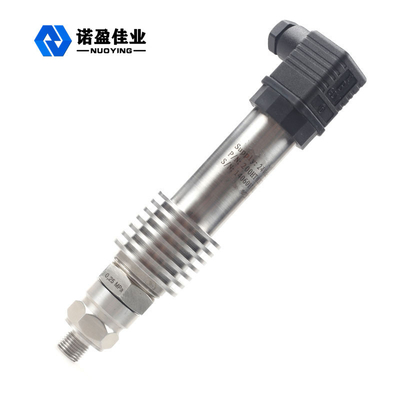

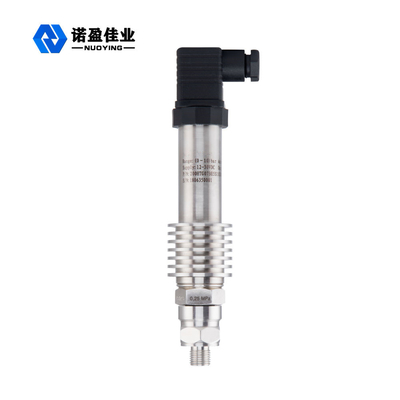

액체 가스 24VDC 0.1/0.2 등급용 고성능 압력 다이어프램 센서 트랜스미터
NP93420 시리즈 확산 실리콘 압력 센서는 모두 수입 칩으로, 신중한 구조 설계, 신호 처리 및 조립을 거친 후 국가 테스트 표준을 엄격히 준수하여 차세대 압력 센서를 생산했습니다. 일련의 제품은 안정적인 출력, 높은 감도 및 정밀도, 우수한 온도 특성 및 강력한 간섭 방지 능력을 갖추고 있습니다.
작동 원리
NP93420 시리즈는 반도체 압전 저항 효과 및 미세 기계 처리 기술을 사용하여 리소그래피, 확산 등으로 만들어진 특정 결정 단결정 실리콘 슬라이스 업 반도체 기술 - 휘트스톤 브리지, 민감한 다이어프램 형성, 외력이 생성되면 저항률 변경, 여기 전압 신호 출력에서 브리지 암 저항 변경(더 작은 쌍)을 만듭니다. 컴퓨터 온도 보상, 레이저 저항 조정, 신호 증폭 및 기타 처리 방법 및 엄격한 조립 감지, 교정 및 다른 공정에서는 표준 출력 신호가 있는 압력 트랜스미터가 생성됩니다.
디자인 특징
• 출력이 안정적이고 감도가 높으며 간섭 및 잡음의 영향이 상대적으로 적고 증폭기 회로의 해당 비용이 감소하며 분해능이 크게 향상됩니다.
• 특수 V/I 집적 회로, 주변 장치 감소, 높은 신뢰성, 간단한 유지 관리, 쉽고 작은 크기, 가벼운 무게, 설치 및 디버깅이 매우 편리합니다.
•알루미늄 합금 다이 - 캐스트 쉘, 3단 절연, 정전기 분무 보호층, 내구성.
•4-20mA DC 2선식 신호 전송, 강력한 간섭 방지 기능, 긴 전송 거리.
• LED, LCD, 포인터 3개 표시 헤드, 현장 판독이 매우 편리합니다. 점성, 결정성, 부식성 매체를 측정하는 데 사용할 수 있습니다.
•확산형 실리콘 압력 트랜스미터는 위험하고 폭발성이 있는 분야에서 사용됩니다. 이 제품은 저전류, 저전압, 저전력 소모 특성을 갖고 있습니다. 본질안전 방폭제품으로 방폭인증을 획득한 제품입니다.
•스테인레스 스틸 소재와 특수 보호 구조, 증폭기 회로 번개, 간섭 방지, 전압 방지, 과전류 및 일련의 보호 수단을 사용하여 안정적인 밀봉 부식 방지 및 가혹한 작업 환경 능력을 향상시켜 일반 산업 현장 측정 및 제어 요구 사항에 완전히 적합합니다.
기술적인 매개변수
| 애플리케이션 | 액체, 가스, 증기 | |||
| 제품번호 | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
| 측정 범위 | 상한 URL | |||
| 게이지 압력 | 밀봉 압력 | 절대압력 | 게이지 압력 | |
| 0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |

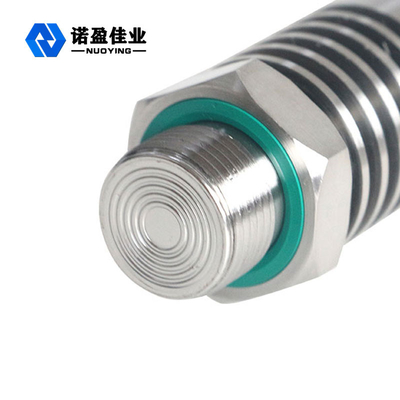

| 다이어프램 재질 | 316L(옵션) | |||
| 정확도 등급 | 0.1/0.2등급 | |||
| 전원 공급 장치 | 24VDC | |||
| 산출 | 4... 20mA/HART/RS485/Modbus... | |||
| 환경 온도 | -40~+85℃ | |||
| 공정 온도 | -25~+125℃(>+125℃는 사용자 정의 가능) | |||

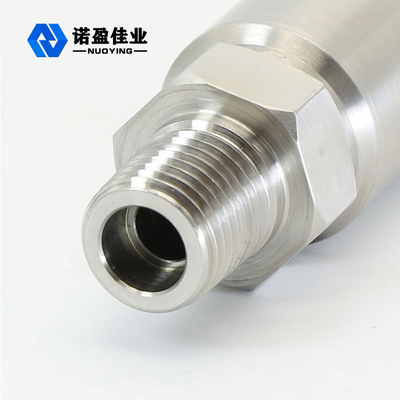

| 연결 | 스레드,플랜지(옵션) | |||
| 감쇠 시간 | 0.1~16초 조정 가능 | |||
|
과부하 허용 |
≤정격 범위 2배 |
|||
| 표시하다 | LCD(옵션) | |||
| 보호 수준 | IP67 | |||
| 방폭등급 | 엑시아 ⅡCT6 Ga,ExdⅡCT6 Gb | |||
