제품 상세 정보:
|
| 제품 모델: | NYRD704, | 측정 정확도: | 0.05% ~ 0.1% F.S |
|---|---|---|---|
| 일반적인 응용: | 시멘트 분말, (비산재, 석회석 미분말을 텁니다 | 신호 출력: | 4... 20mA/HART/RS485/Modbus... |
| 안테나 소재: | 316 | 방폭 등급: | ExiaIICT6Ga |
| 하이 라이트: | 동축 연결 와이어 레이더 레벨 미터,704 유도파 레이더 레벨 미터,레이더 레벨 송신기 6m |
||

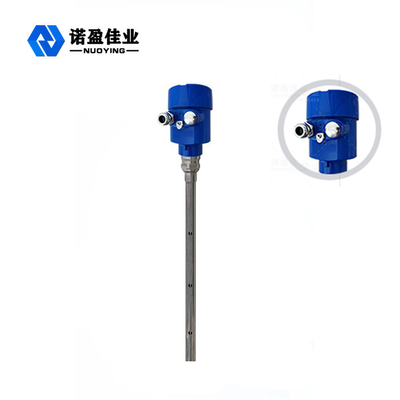

6m NYRD 704 동축 접속과 현명한 유도된 웨이브 레이더 액면계

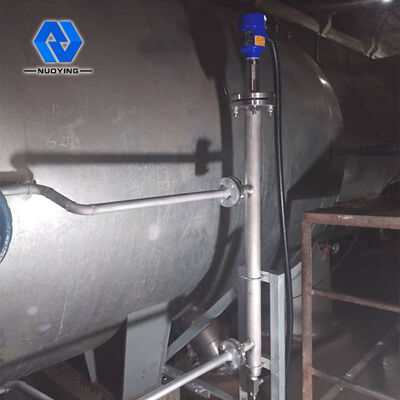

작업 현장에서 30m 동축 접속 & 방법 NYRD 704 피유도파 레이더 액면계의 작업 원칙
유도된 웨이브 레이더에 의해 분사된 동축 접속과 현명한 펄스는 검출 성분 (강철 케이블 또는 강철봉)을 따라 퍼지고, 시험된 매체와 마주칩니다. 유전체 상수의 갑작스런 변화 때문에, 그것은 반영을 야기시키고 펄스 에너지의 일부가 뒤로 반영됩니다. 송신 펄스와 반사 펄스 사이의 시간 간격은 측정된 매체의 거리에 비례합니다.
입력 처리
피유도파 라다르툴은 시간 여행의 원리를 기반으로 한 측정계입니다. 레이더 파는 광속에서 작동하고 실행 시간이 전자 부품에 의해 계획 레벨 신호로 변환될 수 있습니다. 탐침은 고주파 펄스를 분사하고, 더 케이블 또는 로드 조사를 따라 퍼집니다.
출력 처리
비어 있는 탱크 높이 Ｅ (= 제로), 가득 찬 탱크 높이 Ｆ (= 전체 범위)과 약간의 응용 매개 변수에 들어감으로써, 응용 매개 변수는 자동적으로 4-20mA 출력에 해당한 측정 조건에 미터를 적응시킬 것입니다.
고온 & 압력에서 30m 안티-코르트션과 PTFE NYRD 701 피유도파 레이더 액면계의 설계 특성

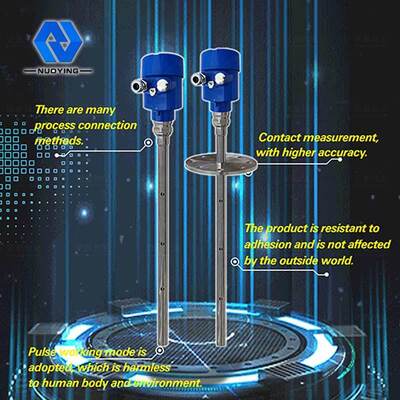

◎Guided 웨이브 레이더 물체 액면계는 진보적 마이크로파 처리 공정 기술과 유일한 반향 발견 반향 처리 기술, 접촉 측정, 높은 측정 정확도, 더 정확한 측정을 채택합니다. 최근에, 안내를 받는 웨이브 레이더는 매체 온도와 접착과 같은 외부 환경에 의해 영향을 받지 않습니다.
◎The 70-X 일련은 버스프로세스 접속 방식과 검출 모듈 유형으로 인해 다재다능한 복잡한 근무 조건과 적용에 적합한 웨이브 레이더 객체 수준 미터를 안내했습니다. 다음으로서 그와 같습니다 : 고온, 고압력과 낮은 유전체 상수 매체.
◎Pulse 워킹 모드, 소량 방출 힘은 다양한 부식제, 비금속 용기, 신체와 환경에 대한 어떤 피해에 설치될 수 없습니다.
접촉할 수 있는 30m의 기술적인 매개 변수 & 고정밀도 NYRD 701 피유도파 레이더 수준이 고온, 압력에서 잽니다

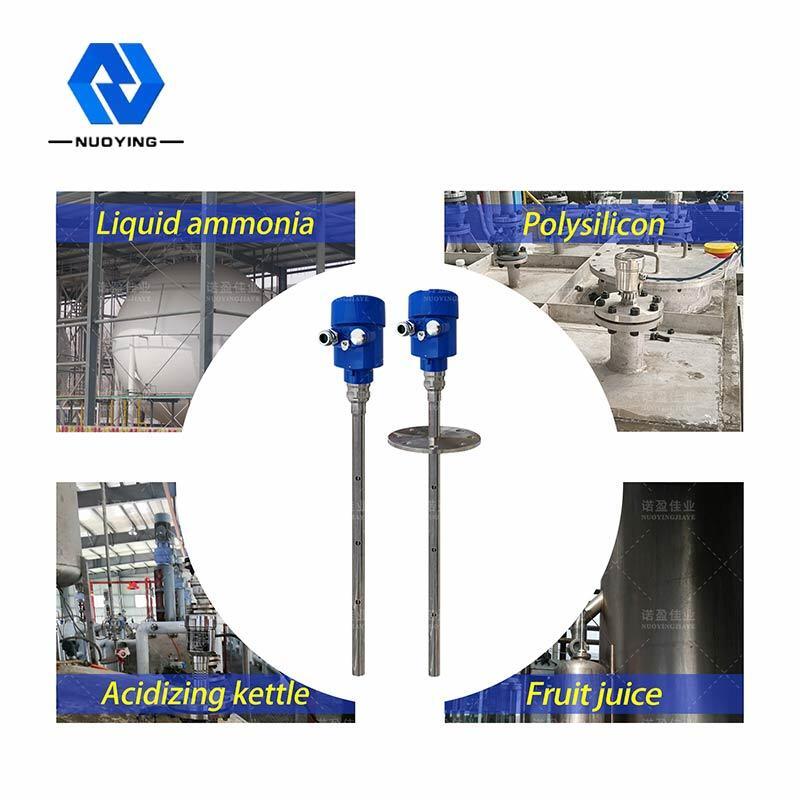

| 전형적인 애플리케이션 | 액체 (강한 부식, 저유전 상수 값, 접착, 고온과 고압) |
| 재 (비산재, 석회석 미분말, 시멘트 분말) | |
| 솔리드 (작은 파티클) | |
| 제품 모델 | NYRD704, |

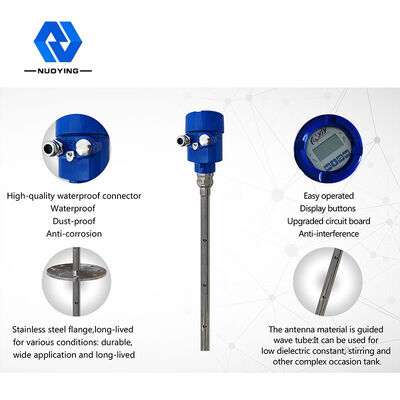

| 안테나 형상 | 케이블 유형, 로드 타입 |
| 안테나 소재 | PTFE |
| 반향 샘플링 | 55 배 /s |
| 측정 범위 | 6m |
| 측정 정확도 | 0.05% ~ 0.1% F.S |
| 전원 공급기 | 24VDC |
| 신호 출력 | 4... 20mA/HART/RS485/Modbus... |
| 프로세스 온도 | - 40~ +500 'Ｃ |
| 프로세스 압력 | -0.1~2.0MPa,-0.1~4.0MPa |
| 프로세스 접속 | 플랜지 |
| 전기 인터페이스 | M20×1.5, 12 "NPT |
| 보호 그레이드 | IP 65, IP 67 |
| 방폭 등급 | ExiaIICT6Ga |
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
