제품 상세 정보:
|
| 제품 모델: | NYRD702 | 안테나 형상: | 케이블 유형, 로드 타입 |
|---|---|---|---|
| 측정 범위: | 6M | 전원 공급기: | 24VDC (2선 와이어, 4선), 220VAC |
| 안테나 소재: | PTFE/304/316 | 반향 샘플링: | 55 번 / Ｓ |
| 측정 정밀도: | 0.05%~0.1% F.S | 프로세스 온도: | -40~+130C,-40~+250C,-40~+500C |
| 하이 라이트: | 6m 피유도파 레이더 송신기,접촉할 수 있는 피유도파 레이더 준위 전송기,안내를 받는 레이더 레벨 센서를 전자레인지로 가열하세요 |
||

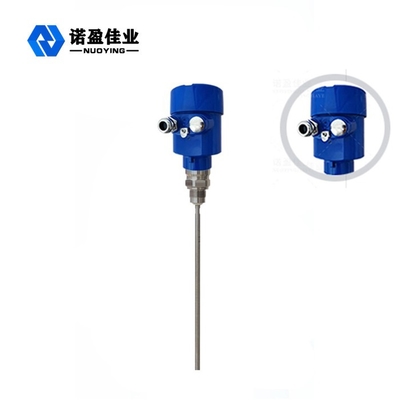

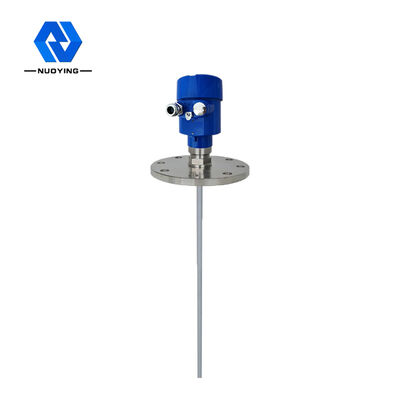

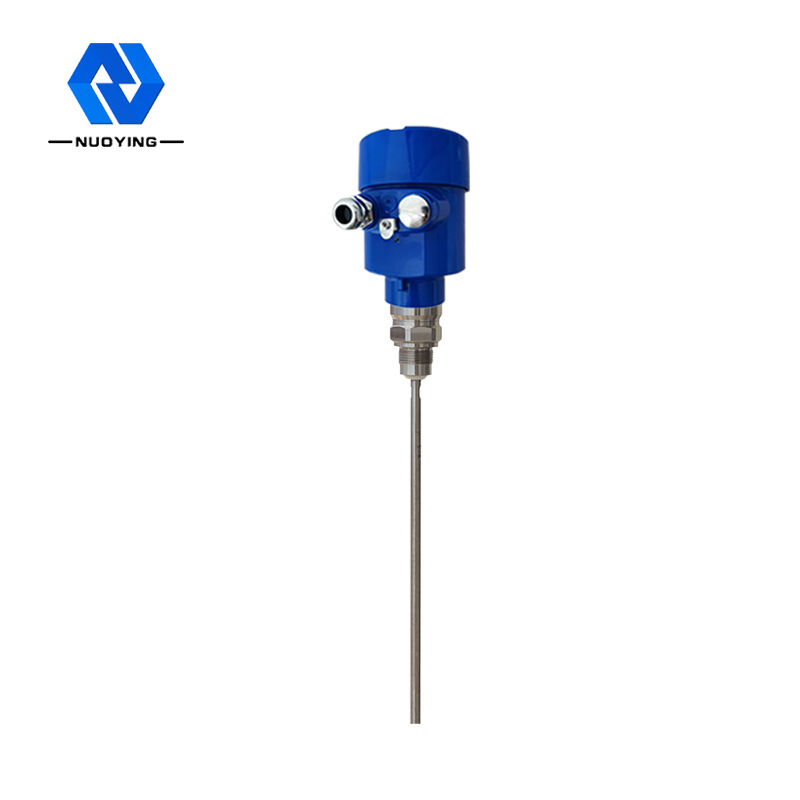

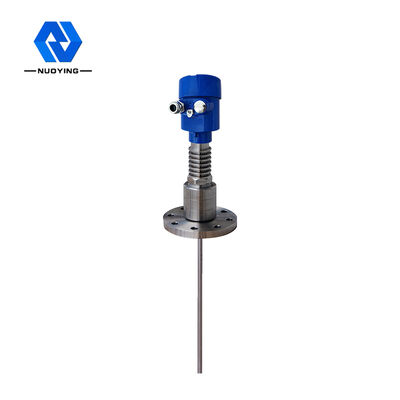

NYRD 702 피유도파 레이더 준위 전송기 6m 접촉할 수 있는 고정밀도
NYRD 702 피유도파 레이더 준위 전송기 6m 접촉할 수 있는 고정밀도의 원리로 일하기
유도된 웨이브 레이더에 의해 분사된 고주파 마이크로파 펄스는 검출 성분 (강철 케이블 오르로드)을 따라 퍼지고, 측정된 매체와 마주칩니다. 유전체 상수의 갑작스런 변화의 베아카우스, 그것이 반영을 야기시키고 펄스 에너지의 일부가 뒤로 반영됩니다. 송신 펄스와 반사 펄스 사이의 시간 간격은 확실히 측정된 매체의 거리에 비율입니다.
입력 과정
안내를 받는 웨이브 레이더는 시간 여행의 원리를 기반으로 한 측정 툴입니다. 레이더 파는 광속에서 작동하고 실행 시간이 전자 부품에 의해 물체 레벨 신호로 변환될 수 있습니다. 탐침은 고주파 펄스를 분사하고, 더 케이블 또는 로드 조사를 따라 퍼집니다.
출력 처리
비어 있는 탱크 높이 Ｅ (= 제로), 가득 찬 탱크 높이 Ｆ (= 전체 범위)과 약간의 응용 매개 변수에 들어감으로써, 자동적으로 4-20mA 출력에 해당되면서, 응용 매개 변수는 측정 환경에 미터를 적응시킬 것입니다.
NYRD 702 피유도파 레이더 준위 전송기 6m 접촉할 수 있는 고정밀도의 설계 특성
◎Guided 웨이브 레이더 물체 액면계는 진보적 마이크로파 처리 공정 기술과 유일한 반향 발견 반향 처리 기술, 접촉 측정, 높은 측정 정확도, 더 정확한 측정을 채택합니다. 동시에, 안내를 받는 웨이브 레이더는 매체 온도와 접착과 같은 외부 환경에 의해 영향을 받지 않습니다.
◎The 70X 일련 피유도파 레이더 물체 액면계는 다양한 프로세스 접속 방식과 탐지 모듈 타입으로 인해 다양한 복잡한 근무 조건과 적용에 적합합니다. 다음으로서 그와 같습니다 : 고온, 고압과 저유전 상수 값 매체.
◎Pulse 워킹 모드, 소량 방출 힘은 다양한 금속, 비금속 용기, 신체와 환경에 대한 어떤 피해에 설치될 수 없습니다.
접촉할 수 있는 30m의 기술적인 매개 변수 & 고정밀도 NYRD 701 피유도파 레이더 수준이 고온, 압력에서 잽니다
| 전형적인 애플리케이션 | 액체 (저절연 짜맞춘 가열 코일이 올이 풀립니다,) |
| 재 (비산재, 석회암은 가루가 됩니다,) | |
| 솔리드 (곡물, 자갈) | |
| 제품 모델 | NYRD702 |
| 안테나 형상 | 케이블 유형, 로드 타입,, |
| 안테나 소재 | PTFE, 304, 316 |
| 반향 샘플링 | 55 배 /s |
| 측정 범위 | 6m, 30 Ｍ |
| 측정 정확도 | 0.05% ~ 0.1% F.S |
| 전원 공급기 | 24VDC (2선 와이어, 4선), 220VAC |
| 신호 출력 | 4... 20mA/HART/RS485/Modbus... |
| 프로세스 온도 | - 40~ +130' Ｃ, - 40~ +250 'C,-40~ +500 'Ｃ |
| 프로세스 압력 | -0.1~2.0MPa,-0.1~4.0MPa |
| 프로세스 접속 | 스레드, 브라켓, 플랜지, 클램프 (선택적) |
| 전기 인터페이스 | M20×1.5, 12 "NPT |
| 보호 그레이드 | IP 65, IP 67, IP 68 |
| 방폭 등급 | ExdIICT6Gb |
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
