| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NY3051 |
| 모크: | 1 PC |
| 가격: | Please contact me |
| 지불 조건: | 전신환 |
| 공급 능력: | 1000 PC / 달 |

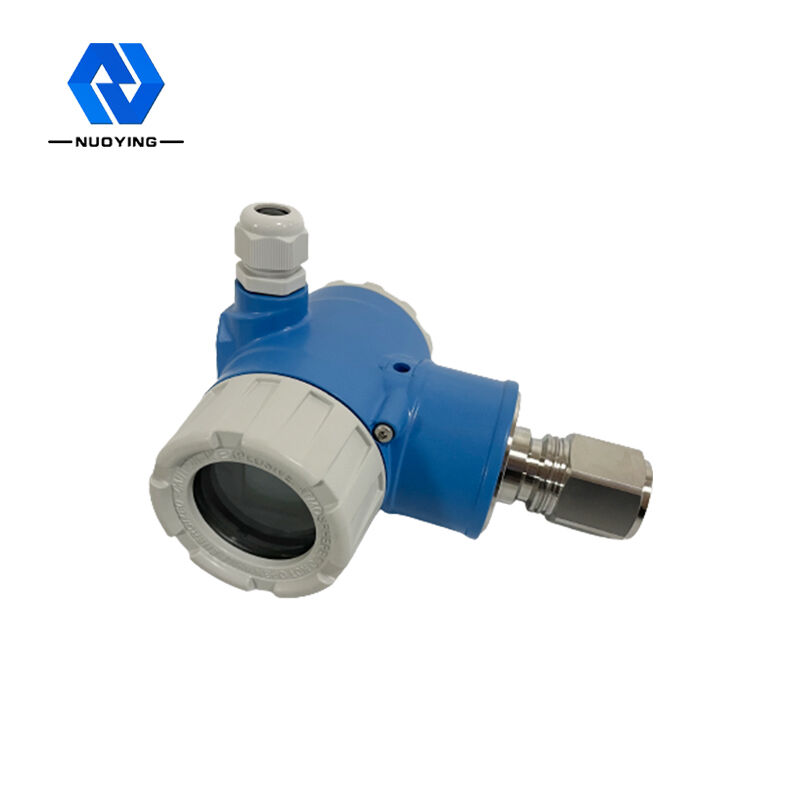

안정적인 출력 및 고감도 압력 트랜스미터 NP93420
압력 트랜스미터의 작동 원리
NY3051 시리즈 확산 실리콘 압력 트랜스미터는 모두 국가 표준에 따라 신중한 구조 설계, 신호 처리 및 조립, 테스트를 거쳐 생산된 차세대 압력 센서인 수입 칩을 사용합니다. 이 제품 시리즈는 안정적인 출력, 높은 감도 및 정밀도를 갖추고 있으며 우수한 온도 특성과 강력한 간섭 방지 능력을 갖추고 있습니다.
NY3051 시리즈는 단결정 실리콘 웨이퍼의 특정 결정 방향에 대한 반도체 및 마이크로 기계 기술의 압력 저항 효과로 만들어졌으며 포토 에칭 기술, 확산 및 기타 반도체 공정을 사용하여 Wheatstone 브리지를 만들어 민감한 다이어프램을 형성합니다. 외력을 가할 때 여기 전압 신호 출력에서 약간의 변화가 발생하고 저항률이 변경되며 브리지 암 저항이 변경됩니다(한 쌍은 커지고 다른 쌍은 작아짐). 컴퓨터 온도 보상, 레이저 저항 조정, 신호 증폭 및 기타 처리 방법과 엄격한 조립 테스트, 교정 및 기타 프로세스를 통해 표준 출력 신호를 갖춘 압력 트랜스미터를 생산합니다.
디자인 특징압력 트랜스미터
◎ 출력이 안정적이고 감도가 높으며 간섭 및 잡음 및 기타 요인의 영향이 상대적으로 적고 증폭기 회로의 해당 비용이 감소하며 분해능이 크게 향상됩니다.
◎전용 V/I 집적 회로에는 주변 장치가 적고 신뢰성이 높으며 유지 관리가 간단하고 용이하며 크기가 작고 무게가 가벼우며 설치 및 디버깅이 매우 편리합니다.
◎알루미늄 합금 다이캐스팅 쉘, 3단자 절연, 정전기 분무 보호층, 견고하고 내구성이 뛰어납니다.
◎4-20mA DC 2선식 신호 전송, 강력한 간섭 방지 기능 및 긴 전송 거리.
◎LED, LCD, 포인터, 3가지 표시 헤드, 현장 판독이 매우 편리합니다. 점성, 결정성, 부식성 매체를 측정하는 데 사용할 수 있습니다.
◎ 확산 실리콘 압력 트랜스미터는 위험하고 폭발적인 분야에서 사용됩니다. 이 제품은 저전류, 저전압, 저전력 소모 특성을 갖고 있습니다. 본질안전 방폭제품으로 방폭인증을 받은 제품입니다.
◎ 스테인레스 스틸 소재와 특수 보호 구조, 낙뢰 방지, 간섭 방지, 과전압 방지 및 증폭기 회로의 과전류와 같은 일련의 보호 조치를 사용하여 안정적인 밀봉, 부식 방지 및 가혹한 작업 환경 기능을 향상시키며 일반 산업 현장 측정 및 제어 요구 사항에 완전히 적합합니다.
압력 트랜스미터의 기술 매개변수
| 일반적인 응용 | 액체, 가스, 증기 | |||
| 제품 모델 | NY3051 | |||
| 측정 범위 | 상한URL | |||
| 게이지 압력 | 씰 게이지 압력 | 절대압력 | 게이지 압력 | |
| 0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
| 다이어프램 재질 | 316L(옵션) | |||
| 정확도등급 | 클래스 0.1, 클래스0.2 | |||
| 전원 공급 장치 | 24VDC | |||
| 신호 출력 |
신호 출력 4... 20mA/HART/RS485/Modbus... |
|||
| 주변 온도 | -40~+85℃ | |||
| 공정 온도 | -25~+125℃(>+125℃는 주문을 받아서 만들어질 수 있습니다) | |||
| 프로세스 연결 | 스레드, 플랜지(옵션) | |||
| 감쇠 시간 | 0.1 ~ 16초 조정 가능 | |||
| 과부하 허용 | <정격 범위의 2배 | |||
| 라이브 디스플레이 | LCD(옵션) | |||
| 보호등급 | IP67 | |||
| 방폭등급 | ExiaIICT6Ga, ExdIICT6Gb(자세한 내용은 인증서 참조) | |||
※참고: 제품은 사용자의 특정 요구 사항에 따라 맞춤 설정할 수 있습니다.
