제품 상세 정보:
|
전형적인 애플리케이션: | 액체, 가스, 증기 | 제품 모델: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
다이어프램 소재: | 316 L 선택적입니다 | 전원 공급기: | 24 VDC |
신호 출력: | 4... 20 마 /HART / RS485 / 모드 버스... | 과부담은 인정했습니다: | <2 times="" the="" rated="" range=""> |
보호 그레이드: | IP67 | 방폭 등급: | ExiaIICT6Ga, ExdIICT6Gb |
하이 라이트: | 지적 탱크 압력 송신기,탱크 압력 송신기 93420,탱크 압력 센서 송신기 |

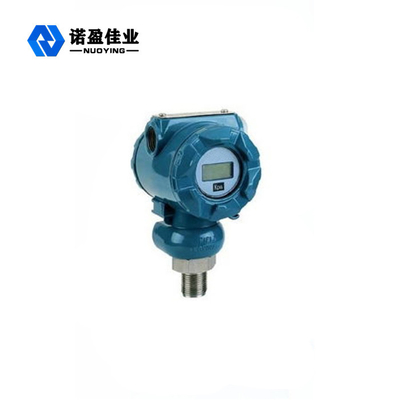

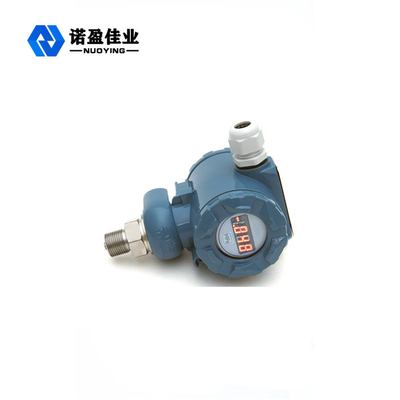

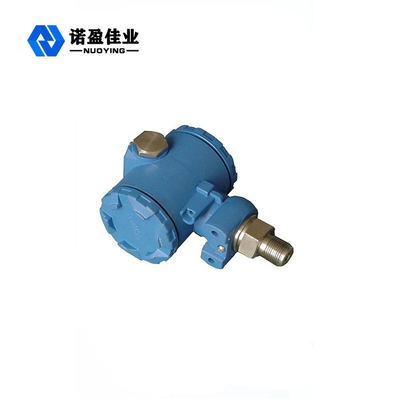

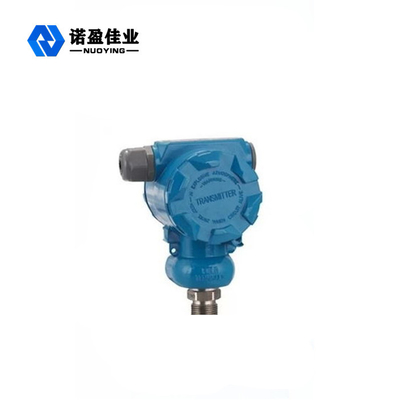

안정적인 출력과 고감도 증압기 NP93420
증압기의 원리로 일하기
NP93420 시리즈 확산 실리콘 증압기는 모두가 수입된 칩과 주의깊은 구조 설계, 신호 처리와 국회 뒤에 생산된 압력 센서의 새로운 세대와 국가 표준과 정밀한 일치에서 실험을 사용한다는 것 입니다. 이 일련의 제품은 안정적인 출력, 고감도와 정확성을 가지고 있고, 또한 좋은 온도 특성과 강한 대항 간섭 능력을 가집니다
외부의 힘의 영향을 받을 때, 포토에칭 기술을 사용하여, NP93420 일련은 단결정 실리콘 웨이퍼의 특별한 결정 방향에, 반도체와 미소 기계 기술의 압력 저항효과로 만들어집니다, 확산과 다른 반도체가 민감한 진동판을 형성하기 위해 휘트스톤 브리지를 만들기 위해 가공처리합니다, 약간의 변화가 일어납니다, 저항성 변화,와 a와 증압기를 생산하기 위한 컴퓨터 온도 보상, 레이저 저항 조정, 신호 증폭과 다른 처리 방법과 엄격한 어셈블리 시험, 보정과 다른 과정을 통하여, 여자 전압 신호 출력의 브릿지 비례변 저항 변화 (한 쌍이 더 크게 되고 다른 것 더 작게 됩니다) 표준 출력 신호.
증압기의 설계 특성
◎The 생산량은 안정적이고, 력이 간섭과 소음의 높은, 영향이고 다른 요인이 상대적으로 작고, 증폭회로의 상응하는 비용이 감소되고, 해결이 매우 향상됩니다.
◎The 헌신적 V/I 집적 회로는 소수의 주변 기기류와 높은 신뢰도, 단순하고 쉬운 유지, 작은 사이즈, 경량과 극단적으로 편리 설치와 디버깅을 가집니다.
◎Aluminum 불순물 다이 케스팅 외피, 삼단자 차단, 탄탄하고 오래간 정전 스프레이 보호층.
◎4-20mA DC 2가닥 도선 신호 전송, 강한 대항 간섭 능력과 긴 전송거리.
◎LED, LCD, 지시자, 3 종류의 지표 머리들, 현장 읽기는 매우 편리합니다. 그들은 끈기 있는, 수정같고 부식성 매체를 측정하는데 사용될 수 있습니다.
◎Diffusion 실리콘 증압기는 위험하고 폭발적 분야에서 사용됩니다. 제품은 소비를 저전류, 저전압과 저 소비 전력의 특성을 가집니다. 그것은 본질 안전 방폭 제품이고, 방폭 증명서를 갖추고 있습니다.
◎Using 스테인레스 스틸 소재와 특별한 보호 구조체와 경감 보호, 대항 간섭, 반대 과전압과 증폭회로의 과전류, 그것과 같은 일련의 보호 측정은 믿을 만한 씰링의 능력, 부식 방지 그리고 반대론자 가혹한 작업 환경을 개선시키고 그것이 완전히 일반적 산업 부지 측정과 제어 니드에 적합합니다.
증압기의 기술적인 매개 변수
전형적인 애플리케이션 | 액체, 가스, 증기 | |||
제품 모델 | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
측정 범위 | 상위 리미투르들 | |||
게이지압 | 밀봉 게이지압 | 절대 압력 | 게이지압 | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
다이어프램 소재 | 316 L(optional) | |||
아큐레이시클라스 | 클래스 0.1, Class0.2 | |||
전원 공급기 | 24VDC | |||
신호 출력 |
신호 출력 4... 20mA/HART/RS485/Modbus... |
|||
대기 온도 | -40~+85C | |||
프로세스 온도 | - 25~+125C (>+125Ccan이 맞춤화됩니다) | |||
프로세스 접속 | 스레드, 플랜지 (선택적) | |||
감쇠 시간 | 0.1 조정할 수 있는 ~ 16s | |||
과부담은 인정했습니다 | <2 times="" the="" rated="" range=""> | |||
생생한 디스플레이 | (선택적인) LCD | |||
보호 그레이드 | IP67 | |||
방폭 등급 | ExiaIICT6Ga, ExdIICT6Gb는 (자세한 사항은 증명서를 참조합니다) |
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
