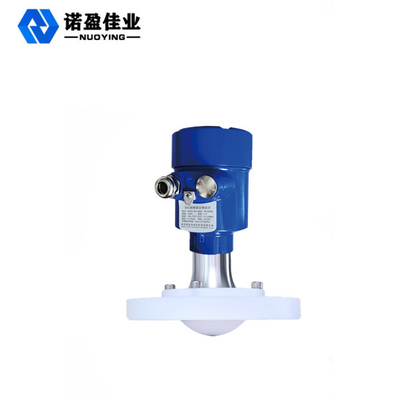

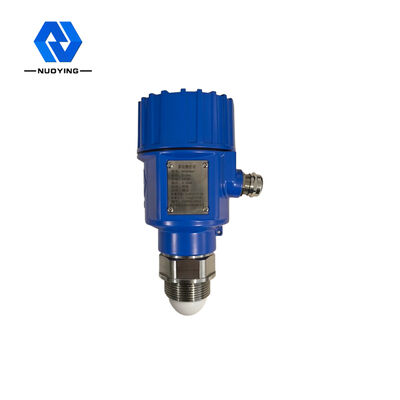

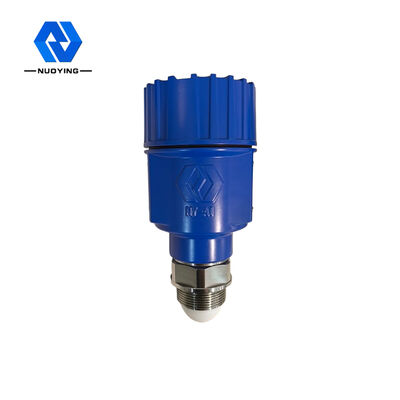

80G 큰 측정 범위 레이더 액면계 강한 침투성

80G 큰 측정 범위 레이더 액면계 강한 침투성

브랜드 이름: NUOYINGJIAYE
모델 번호: NYRD900
모크: 1 PC
가격: Please contact me
지불 조건: 전신환
공급 능력: 1000 PC / 달
자세한 정보
원래 장소:
시안, 사안시, 중국
인증:
CE
제품 모델:
NYRD900
전형적인 애플리케이션:
대형탱크 (150m)와 작은 탱크 (작은 블라인드 영역)에 적합합니다
전송 주파수:
76Hz-81Hz, FM 주사 주파수 폭 5GHz
안테나 형상:
렌즈 안테나 ; 방부성 렌즈 안테나
안테나 소재:
PTFE, 304+PTFE
측정 정확도:
0.05%-0.1%F.S
측정 범위:
0.08-150m
포장 세부 사항:
통, 60cm×30cm×30cm
공급 능력:
1000 PC / 달
강조하다:

탱크 레이더 액면계

,

레이더 액면계 150m

,

지적 레이더 준위 전송기

제품 설명

80G 큰 측정 범위 레이더 액면계 강한 침투성





80G 레이더 액면계의 원리로 일하기





구 대역 레이다 보다 더 높은 주파수와 밀리미터 웨이브 밴드 때문의, 또한 밀리미터 파 레이더로 알려진 NYRD900 FMCW 레이더 제품은 원격 타겟 탐지, 강한 연기와 먼지 환경에서, 채택됩니다, 그것이 여전히 멀리 있는 이미지화와 다중-스펙트럼 화상에서 중요한 애플리케이션을 가지고 있습니다.

그리고 그것은 더 작은 목표를 발견하고 더 높은 결의안과 더 강한 안보로, 마이크로파 레이다 보다 더 정밀 위치 조정을 달성할 수 있습니다.



80G 레이더 액면계 설계 특성



1.좋은 과도 운전 특성 :자가 발달 결합 밀리미터-웨이브 칩을 기반으로. 그것은 독자 연구개발이고, 독립형 소프트웨어, 독립적 칩을 가지고 있습니다.

2.작은 빔 각, 소형 안테나 크기와 용이한 설치 : 매우 측정 신뢰도와 정확도를 향상시키는 작게 빔 각, 측정된 프로젝트에 미치는 작게 영향.

3.저 에너지 : 전혀 쉽게 데스토리에 것 재료는 시험을 받지 않았습니다. 광범위한 측정 범위와 작은 블라인드 영역 :좋은 결과는 또한 작은 캔 측정을 위해 획득될 수 있습니다.

4.강한 침투성 : 그것은 재료의 내부 구조물을 발견하는데 사용될 수 있습니다.

5.그것은 현장 요원의 유지를 용이하게 하기 위해 원격 디버깅과 멀리 있는 상승을 지원합니다.



기술적인 매개 변수의 80G 레이더 액면계








전형적인 애플리케이션

전자파 방사 각도는 좁은 장소 또는 가이드 파 튜브 측정에 적합한 3 도 이하입니다
적당하 특대 저장을 위해 (150m)와 작은 저장 탱크 (작은 블라인드 영역을 탱크에 저장합니다)
고 정밀도, 높은 위생 수준과 측정의 다른 이유
(감동시킨 복잡한 가공 조건, 가열 로드, 사다리, 플로팅 루푸, 강한 먼지, 강한 스팀, 기타 등등.)

제품 모델

NYRD900
방사 주파수 76GHz-81GHz, FM 주사 주파수 폭은 5GHz입니다

안테나 형상

렌즈화 안테나, 방식 타입, 렌즈화 안테나

안테나 소재

PTFE,304+PTFE

측정 범위

0.08-150m

측정 정밀도 0.05%-0.1%F.S
전원 전압 24VDC,220VAC

신호 출력

4...20mA/HART/RS485/Modbus...
프로세스 온도 -40~+130C,-40~+260C (≥260C가 맞춤화될 수 있습니다)
프로세스 압력

- 0.1~2.0MPa

절차 연결

나사산, 브라켓, 플랜지가 (선택적) 고정시킵니다

보호레벨 (선택적인) IP65,IP67,IP68
방폭 분류 엑스아 II CT6 Ga, 엑스드 II CT6 Gb는 (자세한 사항은 증명서를 참조합니다)



※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
