| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NP93420 |
| 모크: | 1 PC |
| 가격: | $450 to $1700 /pcs |
| 지불 조건: | 전신환 |
| 공급 능력: | 1000 pcs/ 프리 달 |

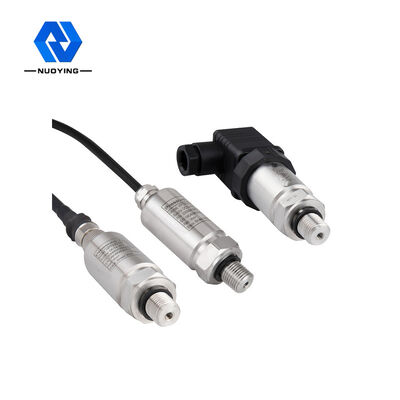

안정적인 출력 높은 감수성압력 송신기 NP93420S에리스고해상도압력측정신청서
폭발 방지 압력 송신기 NP93420 시리즈 신뢰성 밀폐식식 방지 시리즈 작동 원리
NP93420 시리즈 분산 실리콘 압력 센서는 수입 칩, 신중한 구조 설계, 신호 처리 및 조립을 사용하여 생산 된 새로운 세대의 힘 센서입니다.그리고 엄격한 국가 표준에 따라 테스트이 제품 시리즈는 안정적인 출력, 높은 민감성 및 정확성, 좋은 온도 특성 및 강력한 반 간섭 능력을 가지고 있습니다.
NP93420 시리즈는 반도체 피에조레시스티브 효과와 마이크로 기계 기술을 사용하여 사진 리토그래피로 Wheatstone 브릿지를 만듭니다.분산 및 다른 반도체 프로세스, 단일 실리콘 웨이퍼의 특정 제품에 민감한 대막을 형성하기 위해외부 힘에 노출되면 약간 변하고 저항성이 변하여 브릿지 팔의 저항이 변합니다 (한 쌍이 커지고 한 쌍은 작습니다).컴퓨터 온도 보상 후레이저 저항 조절 표준 출력 신호를 가진 압력 송신기는 신호 증폭 및 다른 처리 수단과 엄격한 조립, 감지,캘리브레이션 및 기타 프로세스.
압력 송신기 NP93420S에리스디자인 특징
◎ 출력은 안정적이며 민감도가 높으며 간섭, 노이즈 및 기타 요인의 영향은 상대적으로 작습니다.그리고 해상도는 크게 향상되었습니다.
◎ 특수 V/I 통합 회로는 주변 부품이 적고, 높은 신뢰성, 간단하고 쉬운 유지보수, 소규모, 가벼운 무게, 매우 편리한 설치 및 디버깅이 있습니다.
◎ 알루미늄 합금 다이 캐스팅 껍질, 세 끝 고립, 정적 플라스틱 분사 보호 층, 단단하고 내구성.
4~20mA DC 2선 신호 전송, 강력한 반 간섭 능력과 긴 전송 거리가 있습니다.
LED, LCD 및 포인터는 현장 판독에 매우 편리한 세 가지 유형의 지표 헤드입니다. 점착성, 결정성 및 부식 매체를 측정하는 데 사용할 수 있습니다.
◎ 확산 실리콘 압력 송신기는 위험 및 폭발력 분야에 사용됩니다. 제품은 낮은 전류, 낮은 전압, 낮은 전력 소비 등이 특징입니다.
◎ 폭발성 인증서를 가진 안전 폭발성 제품
◎ 스테인리스 스틸 재료와 특수 보호 구조, 그리고 번개 보호, 반 간섭,증폭 회로의 과전압 및 과전류 보호, 신뢰성 밀폐, 반성식 및 반 가혹한 작업 환경의 능력을 향상 시켰으며 일반적인 산업 현장 측정 및 제어 요구 사항에 완전히 적합합니다.
압력 송신기 NP93420S에리스 기술 매개 변수
| 전형적 사용법 | 액체, 가스, 증기 |
| 제품 모델 | NP93420 |
| 디아프라그마 재료 | 316L (선택) |
| 측정 범위 |
표면 압력 0~5KPa~3.5MPa 밀폐 압력 0~7MPa~100MP 절대 압력0~20KPa~35MPa 음압0~0.1MPa~2MPa |
| 측정 정확성 | 레벨 01레벨 02 |
| 환경 온도 | -40 ~ +85°C |
| 공정 온도 | -25 ~ + 125 °C (> + 125 °C는 사용자 정의 될 수 있습니다) |
| 허용되는 과부하 | 가등급 범위의 2배 이상 |
| 장기적 안정성 | < +0.2% FS/년 |
| 전력 공급의 영향 | 온도 변동 0~+70 °C: 1+0.2% FS |
| 진동 영향 | <+0.02% BFSL (진동 주파수가 20~200Hz일 때 어떤 방향으로든) |
| 영향 효과 | <+0.02% BFSL (100G가 1LMS에 영향을 주면 모든 방향으로) |
| 프로세스 연결 | 스레드, 플랜지 (선택) |
| 진압 시간 | 0.1~16s 조절 |
| 공급력 | (12-36) VDC (± 30%) |
| 신호 출력 | 4-20mA /HART/RS485/Modbus (LCD 선택) |
| 보호등급 | IP65 |
| 폭발성 등급 | 엑시아 II CT6 Ga (증명서에 상세한 내용) |
※ 참고: 제품은 특정 요구 사항에 따라 사용자 정의 및 설계 될 수 있습니다
압력 송신기 NP93420S에리스 제품 신청서
★ 석유 / 석유화학 / 화학 산업: 정확한 흐름 측정 및 통제를 제공하기 위해 스로틀링 장치와 일치합니다.그것은 파이프와 저장 탱크의 압력과 액체 수준을 측정 할 수 있습니다.
★ 전기 / 도시 가스 / 다른 회사 기업: 높은 안정성 및 높은 정밀 측정이 필요한 장소.
★ 펄프 및 종이 제조: 화학물질 저항성 및 부식 저항성이 필요한 장소에서 사용됩니다.
★ 강철/무철 금속/세라믹: 오븐 압력 측정에 높은 안정성과 높은 정밀도가 필요한 장소에서 사용됩니다.
★ 기계 / 조선: 엄격한 통제 (온도, 습도 등) 및 고 정밀 조건 하에서 안정적인 측정이 필요한 장소에서 사용됩니다.
