20mA 스레드 플랜지 수위 전달계고 정밀도

좋은 안정성과 높은 정확성 20mA 수위 전달계

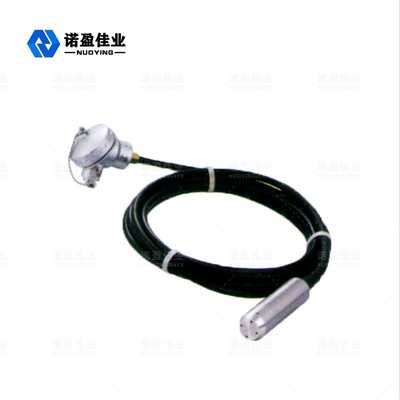

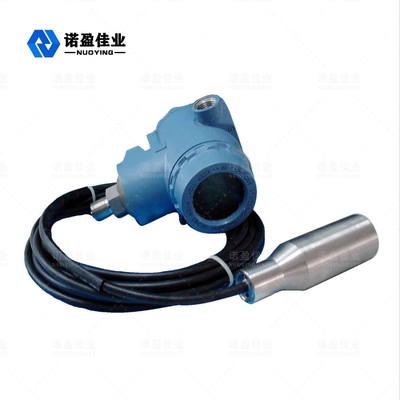

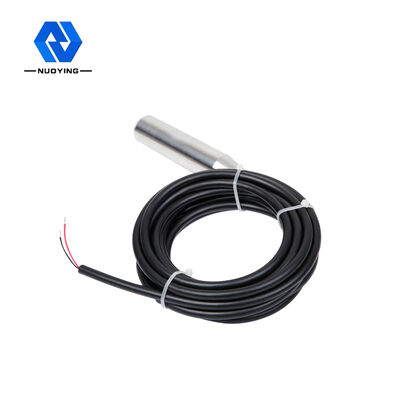

NH93420 일련 수위 전달계는 모두 녹슬지 않는 철 디자인, 완전히 봉인한 물속에 잠길 수 있는 단단한 피에조리지스티브 유동적 레벨 측정 기구입니다. 이 제품은 고정밀 지적 송신기 처리 회로와 더불어, 유명한 외국 브랜드로부터 고안정과 높은 신뢰도 압저항 압력 센서를 사용합니다. 그것은 신호가 표준 전기적인 신호 출력으로 변환시키는 비트에 대한 정확한 디지털 온도 보상 기술과 비선형 보정 기술을 채택합니다. 내수 케이블은 케이스로 밀봉되고 통풍관이 더 케이블에 있으며, 그것이 오랫동안 액체에서 사용될 수 있습니다. 일체형 구조체와 표준화 신호 출력은 현장 사용과 자동 제어에게 편익을 제공합니다. 제품은 작은 사이즈, 경량, 용이한 설치와 편리한 사용으로, 2선식 시스템에서 일합니다. 그것은 석유, 화학, 발전소, 도시 급수와 수온 탐사의 분야에서 액위 측정과 제어에 적합합니다.

원리로 일하는 수위 전달계

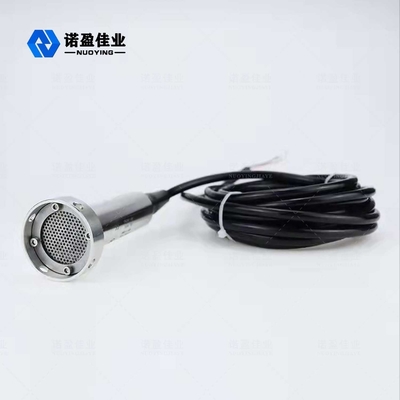

준위 전송기는 짜맞춘 모세관 호스, 압력 저항성 연결기와 조사로 특별한 기체 전달 케이블로 구성됩니다. 물속에 잠길 수 있는 레벨 게이지의 조사 구성은 맨 아래 다이아로 스테인레스 강 배럴당이고 퍼포레이티드 플라스틱 하우징에 의해 커버됩니다. 유동적 준위 측정은 실제로 탐침 위의 정적 액체의 압력과 차이가 (스테인리스 강 막에 붙어 있는 ) 세라믹 센서에 의해 4~20mA 출력 신호로 변환시키는 실기압과 그리고 나서 기압 사이의 차이와 전자 부품입니다.

정압 수위 전달계가 측정될 액체에서 어떤 깊이에 유입될 때, 센서의 액체 표면 위의 압력 공식은 다음과 같습니다 : PA=p*g h+Pa 액위 방식은 획득됩니다 : h=PA-Po/p *g

동시에, 액체의 압력은 공기 전도성 스테인레스 강을 통하여 센서의 정압 체임버에 도입되고 그리고 나서 액체 표면에 대한 대기압이 센서의 뒤에 Po를 오프셋시키기 위해 센서의 부압실에 연결되어서, 센서에 의해 측정된 압력이 다음과 같습니다 : PA-포 =p*g-h

만약 액상 농도가 획일적이면, 정압 차이가 액체 수준 높이에 비례합니다.

수위 전달계 기술적인 매개 변수

수위 전달계 설계 특성

1. 좋은 안정성과고 정밀도.

2. 구조는 절묘하고, 그것이 액위를 측정하기 위해 직접적으로 측정된 매체에 유입될 수 있고, 설치하고 사용하는 것은 매우 편리합니다.

3. 중실 구조, 어떤 이동 부품, 높은 신뢰도와 긴 서비스 라이프. 고정밀 측정은 물, 유가에서 고점성도와 붙여넣기까지 수행될 수 있고, 발포, 기탁과 측정된 매체의 전기 특성에 의해 영향을 받지 않습니다.

4. 온도 보상의 넓은 범위.

5. 전원 공급기 봉 플러스 보호와 과부하 전류가 보호, 반대 전광, 반대 라디오 주파수 간섭을 제한하면서.

수위 전달계 어플리케이션 필드

정수 입력레벨 송신기 (입력레벨 미터)은 석유, 야금학, 전력, 제약적이, 상수도와 방류와 환경 보호와 같은 시스템과 산업에 다양한 미디어의 준위 측정에 적합합니다. 동시에, 정수 액면계는 또한 넓게 도시적 급배수, 하수 처리, 지하수, 저수지 댐들, 강, 바다와 다른 수위 감시 분야에서 사용됩니다.
