제품 상세 정보:
|
| 전형적인 애플리케이션: | 액위 측정 | 측정 범위: | 50~5000mm |
|---|---|---|---|
| 전원 공급기: | 24VDC(15-35V) | 프로세스 온도: | -40~+130C |
| 프로세스 압력: | - 0.1~2.0MPa | 신호 출력: | 4...20mA/HART/RS485/Modbus... |
| 프로세스 접속: | 플랜지, 브라켓 (선택적) | 현황 디스플레이: | (선택적인) LCD |
| 하이 라이트: | 자기를 띤 부자식 수위계,유동적 부자식 수위계 20mA,탐침 자기 수평 송신기 |
||

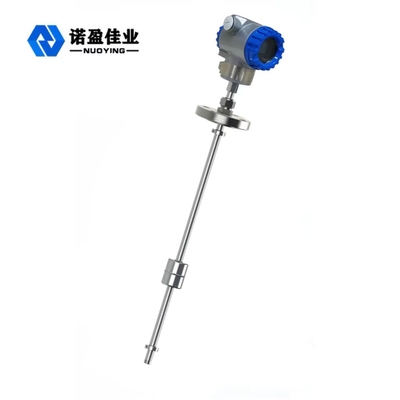

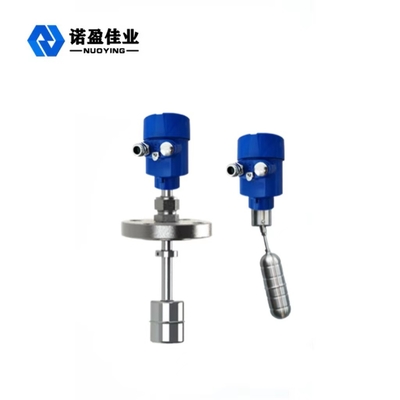

다양한 탐침은 20mA 유동적 NYCFQ 자기를 띤 부자식 수위계를 형성합니다
송신기의 지배적 계측대에 리드 스위치가 흡수되고 액위가 상응하는 양전기 출력 하이드록실아민 신호로 변환되고 그리고 나서 양전기 신호가 통합된 전송 회로 모듈을 접속 배선함에 추가함으로써 출력된 2가닥 도선 4~20mA 표준 신호로 변환되고 자기를 띤 부자식 수위계가 액위를 측정하기 위해 또한 현장 LED 디지털 표시를 제공하도록, 자기를 띤 부자식 수위계는 상승하거나 액위로 하락하기 위해 고리형 자성 플로트를 사용합니다. 시리즈품은 표준식, 부식 방지 종류와 폭발 방지 형태입니다.
원리로 일하는 NYCFQ 자성 플로트 액면계
자성 플로트가 그 액위 변화와 검출관을 따라 위 아래로 움직이는 때인 일련의 달 튜브와 검출관 안에 있는 정밀 저항기로, 부력과 자기결합이라는 주의로 기초가 된 자성 플로트 액면계 작업.검출관 변화의 출력 전기 명확한 값과 접속 배선함에서 전환 회로 모듈이 저항값을 4~20mA 현 생산량으로 변환시키도록 검출관에서 액위에 위치한 마른 튜브는 차례로 켜집니다.
NYCFQ 자기를 띤 부자식 수위계 설계 특성
1. 단순 구조, 탄탄하고 믿을 만한, 안정적인 작동.
2. 디스플레이는 읽도록 이목을 끌고 쉬운 직관적인 빨강에서 액위를 보여줍니다.
3. 다양한 설치 형태와 연결 형상은 선택될 수 있습니다.
4. 광범위한 측정 범위, 측정의 전체 과정의 어떤 블라인드 영역.
5. 고온, 고압, 부식성이고 가연성이고 폭발적 중간 수준과 더불어 다양한 액체의 연속적인 측정.
6. 디스플레이는 완전히 안전하고 믿을 만한 측정된 매체로부터 고립됩니다.
7. 특별한 압력과 온도를 위해 전문적으로 설계될 수 있습니다.
NYCFQ 자성 플로트 액면계 기술적인 매개 변수
| 전형적인 애플리케이션 | 액위 측정 |
| 측정 범위 | 50~5000mm |
| 측정 정확도 | ±1%FS |
| 전원 공급기 | 24VDC(15-35V) |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
| 프로세스 온도 | -40~+130C |
| 프로세스 압력 | - 0.1~2.0MPa |
| 매체 밀도 | 500~2000kg/m3 |
| 매체 밀도 | ≤0.8Pa.s ; 3Pa.s |
| 프로세스 접속 | 플랜지, (선택적인) 브라켓 |
| 현황 디스플레이 | (선택적인) LCD |
| 보호 수준 | IP65 |
| 방폭 등급 | 엑스아 II CT6 |
NYCFQ 자기를 띤 부자식 수위계 어플리케이션 필드
자기를 띤 플로트 액면계는 화학, 석유와 다른 산업 설비 컨테이너에 액위 디스플레이에 적합합니다. 요즈음, 그것은 넓게 석유, 화학, 야금학, 전력, 식품, 제약적이, 종이 뜨기와 다른 산업에서 액위 측정과 통제에서 사용되었습니다.
