제품 상세 정보:
|
전형적인 애플리케이션: | 액위 측정 | 측정 범위: | 0~6m |
---|---|---|---|
인버터 출력: | 4... 20mA (공급 power24VDC) | 프로세스 온도: | -50~+350C |
프로세스 압력: | - 0.1~+16MPa | 프로세스 접속: | (선택적인) 플랜지 |
설치 형식: | 측면 장착되고 상위 장착됩니다 | 메인 바디 물질: | 304,316 |
하이 라이트: | 소동 자기 수평 송신기,유동적 자기를 띤 소동 유형 유량계,20mA 자기를 띤 부자식 수위계 |

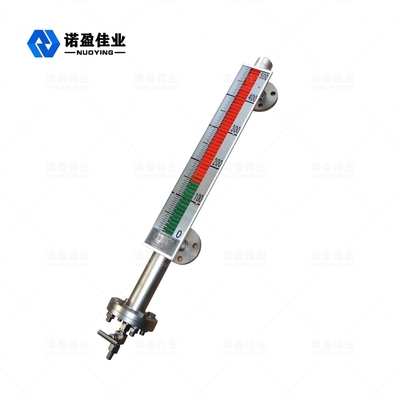

할인된 20mA 액체 NYUHZ 자기를 띤 소동 액면계
원리로 일하는 NYUHZ 자기를 띤 소동 액면계
자기를 띤 소동 액면계는 다양한 타워, 탱크, 탱크, 구형 용기와 보일러와 중간 수준 탐지를 위한 타장비에서 사용될 수 있습니다. 자기를 띤 소동 액면계는 대단히 봉인한, 방누와 고온에 적합하, 고압과 부식 저항성일 수 있습니다.
자기를 띤 소동 액면계는 부유물을 잡는 공동 (측정 튜브 또는 본체 튜브로 불리 ) 가지고 있고 공동이 플랜지 또는 다른 적당한 접합부를 통하여 혈관에 연결됩니다. 챔버는 연계를 형성하기 위해 플랜지 또는 다른 적당한 연결에 의해 선박에 연결됩니다. 입출력 신호 연결 장치의 원리에 따르면, 혈관에서 액위가 위 아래로 변한 것처럼, 챔버에서 액위는 혈관에서 액위로서 동일 높이를 있습니다. 챔버 안에 있는 액위는 동일 높이이고 따라서 그것이 혈관 안에서 액위로 오르락 내리락하면서, 오르락내리락 하기 위해 챔버 안에서 부유물을 운전합니다. 현재 우리는 액위를 볼 수 없고 따라서 자기를 띤 플립 칼럼 디스플레이가 공동 밖에 설치됩니다.측정된 혈관에서 수치가 오르락 내리락할 때, 액면계의 본체 튜브에서 자성 플로트는 또한 오르락 내리락하고 유동적 레벨 상승, 플립 기둥이 백색에서 빨강으로 변할 때 180을 플립시키기 위해 빨갛고 하얀 플립 기둥을 운전하면서, 부유물 안에 있는 영구 자석이 자기결합을 통하여 자기를 띤 플립 행 표시기로 옮겨집니다'과 액위가 하락할 때, 플립 기둥은 빨강에서 백색과 더 이 적-백 결합으로 변합니다 그러므로 액위 이라는 명백한 지시를 달성하면서, 지표는 혈관 안에서 액위의 실제고도입니다.
NYUHZ 자기를 띤 소동 액면계 설계 특성
1. 단순 구조, 탄탄하고 믿을 만한, 안정적인 작동.
2. 분야 디스플레이 스케일은 읽도록 명백하고 이목을 끌 쉽습니다.
3. 그 수준의 부식성인, 가연성이, 유독하, 고온, 교반되 오염액을 측정하고 보여줄 수 있습니다.
4. 다양한 설치 형식, 다양한 연결 형상은 선택될 수 있습니다.
5. 설계 압력 범위는 가득 찬 진공부터 10MPa 까지입니다.
6. 디자인 온도 범위 -160~+450C.
7. 특별한 압력과 온도를 위한 전문적 디자인은 이용 가능합니다.
NYUHZ 자기를 띤 소동 액면계 기술적인 매개 변수
전형적인 애플리케이션 | 액위 측정 |
설치 형식 | 측면 장착되고 상위 장착됩니다 |
메인 바디 물질 | 304,316 |
측정 범위 | 0~6m |
측정 정확도 | (선택적인) ±3mm,±5mm,±10mm,±20mm |
매체 밀도 | ≥0.425g/cm3 |
농도차 | ≥0.1g/cm3 |
중점도 | ≤0.4Pa.S |
제어 출력 | 220VAC,1A |
인버터 출력 | 4... 20mA (공급 power24VDC) |
프로세스 온도 | -50~+350C |
프로세스 압력 | - 0.1~+16MPa |
프로세스 접속 | (선택적인) 플랜지 |
결의안 | ±1mm |
보호 수준 | (선택적인) IP65,IP67,IP68 |
방폭 등급 | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb |
NYUHZ 자기를 띤 소동 액면계 어플리케이션 필드
자기를 띤 소동 액체 준위 게이지는 화학, 석유와 다른 산업 설비 컨테이너에 액위 디스플레이에 적합합니다. 자기를 띤 소동 액체 준위 게이지는 덧붙여 원격 신호 전송을 위해 액체 준위 게이지와 유동적 레벨 스위치로 설치될 수 있습니다. 플로우트 볼은 고온, 고압과 저밀도와 같은 특수공정과 티타늄, 316L과 같은 다른 물질 중에서 선정으로 설계되고 PTFE가 제품을 보증할 수 있습니다. 어떠한 유동적 수준 마당 측정을 위한 적당하 필요합니다. 요즈음, 자기를 띤 소동 액체 준위 게이지는 넓게 석유, 화학, 야금학, 전력, 식품, 제약적이, 페이퍼제조와 다른 산업에서 액위 측정과 통제에서 사용되었습니다.
