| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NYRD809 |
| 모크: | 1 PC |
| 가격: | $450 to $1700 /pcs |
| 지불 조건: | 전신환 |
| 공급 능력: | 1000 pcs/ 프리 달 |

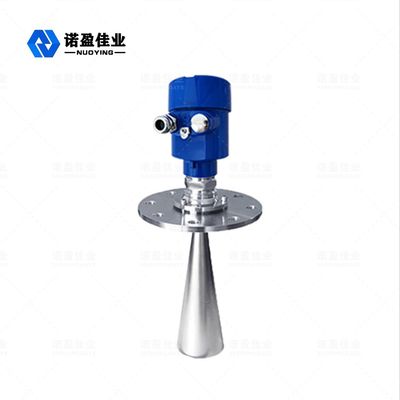

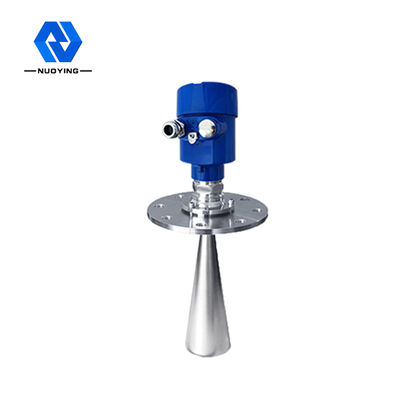

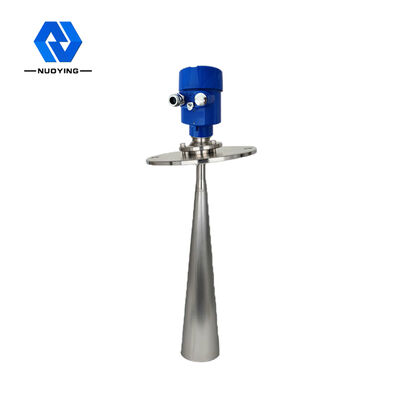

할인 혼 타입 솔리드 26GHz NYRD809 레이더 레벨 트랜스미터
26GHz NYRD809 레이더 레벨 트랜스미터 작동 원리
레이더 레벨 안테나는 좁은 마이크로파 펄스를 방출하여 안테나를 통해 아래로 전송합니다. 펄스가 측정 대상 매체의 표면에 닿으면 반사되어 안테나 시스템에서 다시 수신됩니다. 신호는 전자 회로 부분으로 전송되어 자동으로 물체 위치 신호로 변환됩니다 (펄스 전파 속도가 매우 빠르기 때문에 전자기파가 대상에 도달하고 수신기로 반사되는 데 걸리는 시간은 거의 즉각적입니다).

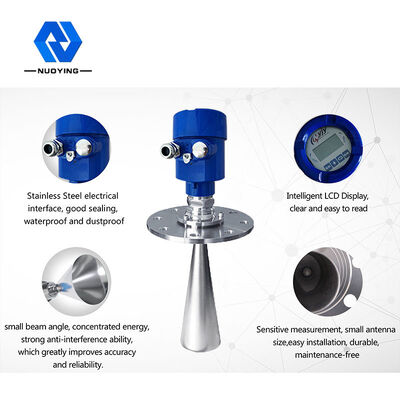

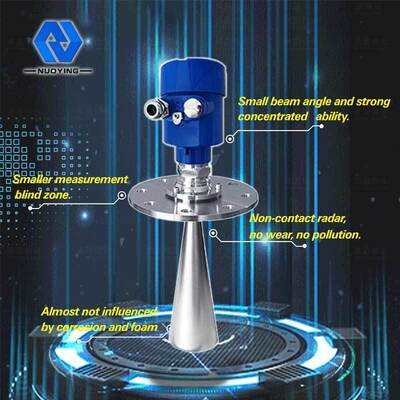

26GHz NYRD809 레이더 레벨 트랜스미터 설계 특징
1. 안테나 크기가 작아 설치가 용이합니다. 비접촉식 레이더로 마모나 오염이 없습니다.
2. 부식 및 거품에 거의 영향을 받지 않습니다. 매체 밀도, 온도 및 압력 변화의 영향을 받지 않습니다.
3. 심한 먼지 환경은 고주파 레벨 미터 작동에 거의 영향을 미치지 않습니다.
4. 파장이 짧아 경사진 고체 표면에 대한 반사가 더 좋습니다.
5. 빔 각도가 작고 에너지가 집중됩니다.
6. 측정 사각 지대가 작아 소형 탱크 측정에 좋은 결과를 얻을 수 있습니다.
7. 높은 신호 대 잡음비로 변동하는 조건에서도 더 나은 성능을 제공합니다.
8. 고주파로 고체 및 낮은 유전 상수 매체 측정에 최적입니다.
26GHz NYRD809 레이더 레벨 트랜스미터 기술 매개변수

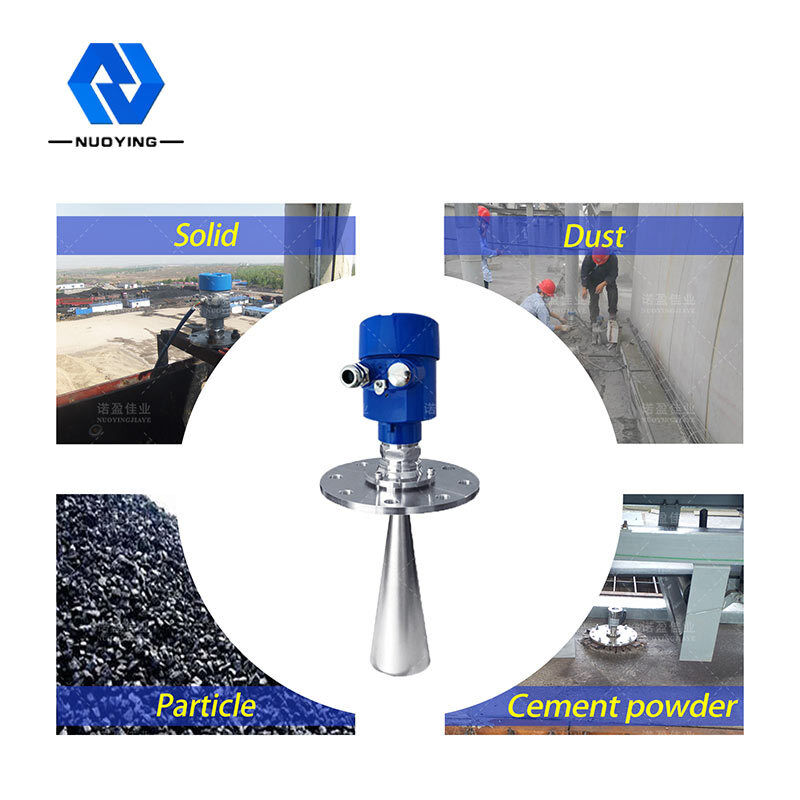

| 일반적인 응용 분야 | 고체, 입자 및 강한 먼지. |
| 안테나 재질 | 316L (선택 사항) |
| 측정 범위 | 35m |
| 측정 정확도 | 0.05%-0.1%F.S |
| 전원 공급 장치 | 24VDC (2선식, 4선식) |
| 매체 온도 | -40~+250℃ |
| 공정 연결 | 브래킷, 플랜지 (선택 사항) |
| 공정 압력 | -0.1~4.0MPa |
| 보호 등급 | IP67 |
| 방폭 등급 | Exia II CT6 |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
참고: 사용자의 특정 요구 사항에 따라 제품을 맞춤 제작할 수 있습니다.

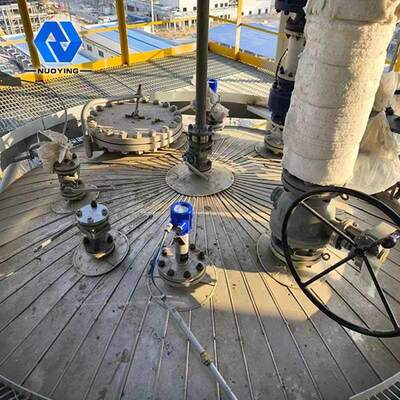

26GHz NYRD808 레이더 레벨 트랜스미터 응용 분야
1. 발전소: 저수지, 증기 국자 등
2. 유전: 3상 분리기, 침전조, 폐수조, 시추 진흙 탱크 등
3. 화학: 원료 사일로, 암모니아 탱크, 아스팔트 저장 탱크 등
4. 야금: 원료 사일로, 보조 재료 사일로 등
5. 식품: 원당 저장 탱크 등
6. 제약: 한약 저장 탱크, 분리기, 발효 탱크 등
7. 제지: 원료 사일로, 저장 타워, 건조 드럼, 화학 물질 저장 사일로 등
8. 기타: 채석장, 석탄 광산, 환경 보호 및 기타 산업.
