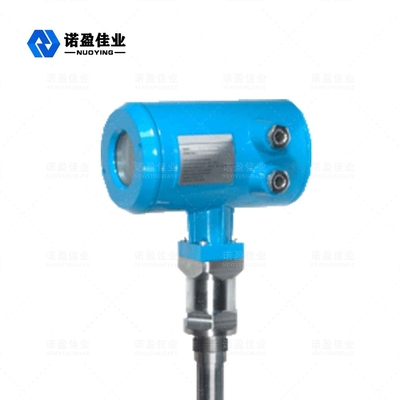

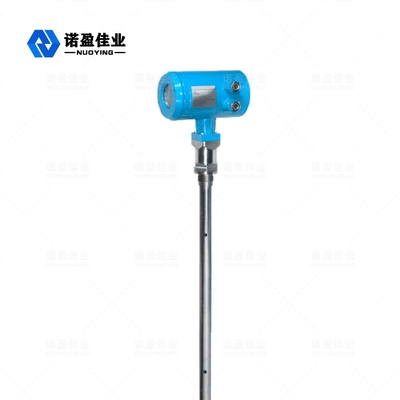

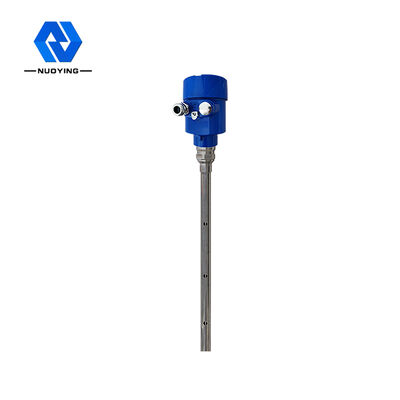

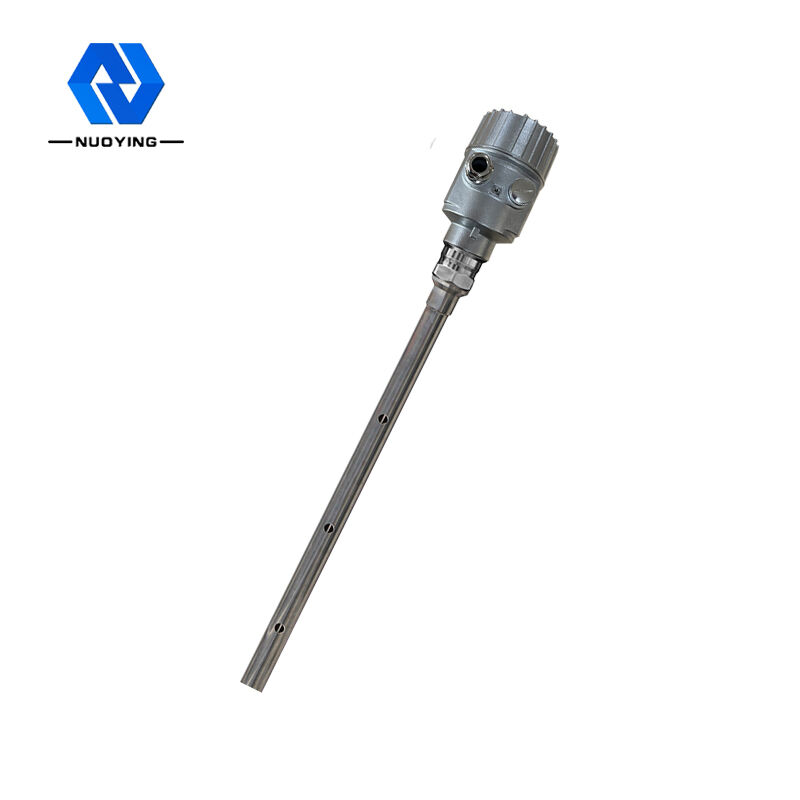

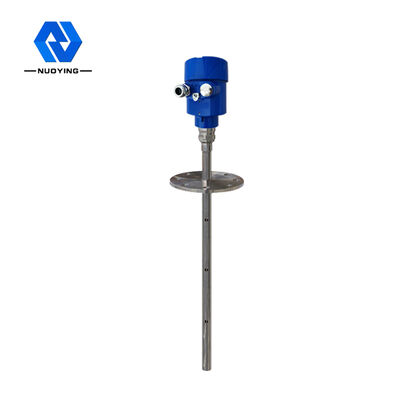

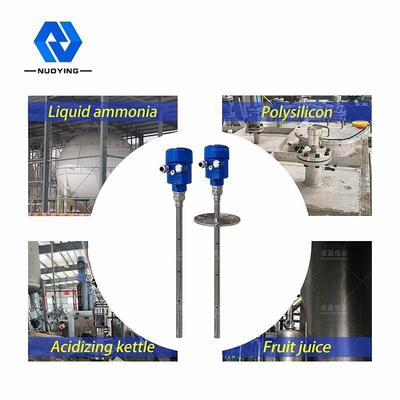

NYRD704 동축 피유도파 레이더 액면계 큰 사건 6m 측정 범위

동축 NYRD704 1.8GHz 피유도파 레이더 액면계 광범위한 푸른 사건 6m 측정 범위

원리로 일하는 NYRD704 1.8GHz 피유도파 레이더 액면계

유도된 웨이브 레이더 액면계는 시간 영역 레이더 (TDR)의 원리를 기반으로 한 액면계입니다. 레이더 레벨 게이지의 전자 펄스는 광속에 강철 케이블 또는 탐침을 따라 퍼집니다. 수준 도수 펄스의 부분은 똑같은 경로를 따라 반향을 형성하고 펄스송신기로 돌아가기 위해 반영됩니다. 송신기와 측정된 매체의 표면 사이의 거리는 저 기간 동안 펄스의 전달 속도에 비례하고 액체 수준 높이가 산정됩니다.

NYRD704 1.8GHz 피유도파 레이더 액면계 기술적인 매개 변수

기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!

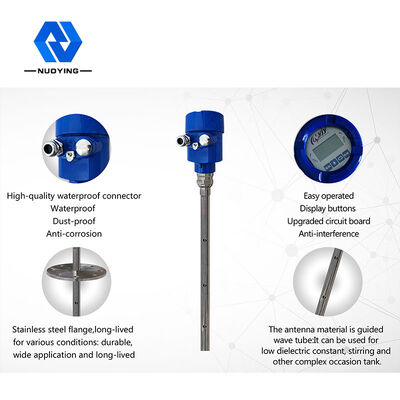

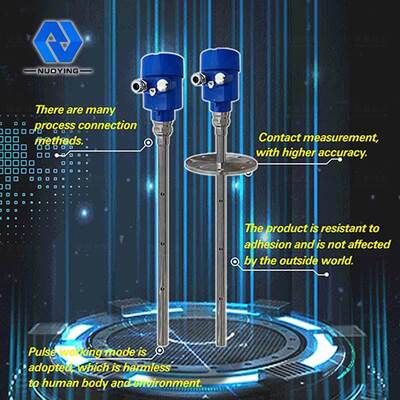

NYRD704 1.8GHz 피유도파 레이더 액면계 설계 특성

1. 펄스 워킹 모드를 사용할 때, 제품은 신체와 환경으로 해를 입히는 것 없이 극단적으로 낮은 방사 전력을 가지고, 다양한 금속과 비금속 용기에 설치될 수 있습니다.

2. 다양한 프로세스 접속 방법과 검출 성분의 종류는 안내를 받는 웨이브 레이더 수치가 측정하는 70X 일련을 다양한 복잡한 근무 조건과 적용에 적합하게 합니다. 다음으로서 그와 같습니다 : 고온, 고압과 저유전 상수 값 매체.

3. 유도된 웨이브 레이더 액면계는 진보적 전자레인지 처리 기술과 유일한 반향 발견 반향 처리 기술, 접촉 측정, 높은 측정 정확도와 더 정확한 측정을 채택합니다. 동시에, 유도된 웨이브 레이더는 접착에 저항력이 있고, 매체 온도와 접착과 같은 외부 환경에 의해 영향을 받지 않습니다.

NYRD704 1.8GHz 피유도파 레이더 액면계 인스톨레이션 가이드

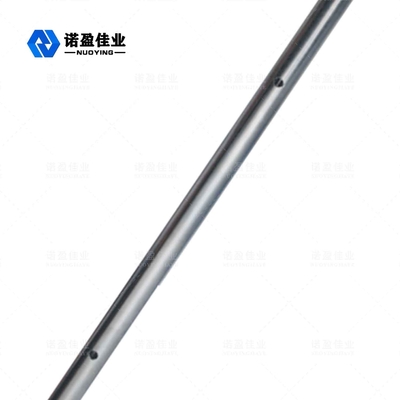

다음과 같은 인스톨레이션 가이드는 고체 입자와 액체의 측정을 위해 케이블과 로드 조사의 그것에 적합합니다. 동축 관형 조사는 유동적 목표에 단지 적용됩니다.

NYRD704 1.8GHz 피유도파 레이더 액면계 설치 위치

수단과 주입구로부터 멀리 있으려고 하세요.

미터는 금속제 밀폐 용기와 플라스틱 탱크를 위해 탱크 내벽에 손을 대서는 안됩니다. 만약 그것이 금속제 밀폐 용기이면, 소재 레벨 미터가 탱크의 센터에 설치되어서는 안됩니다.

그것은 저장고 지름 중 1/4에 설치하기 위해 제안됩니다.

케이블 또는 로드 타입의 탐침은 30 이하 센티미터가 아니라 탱크 벽으로부터 떨어진 거리를 두어야 합니다.

탐침 바닥은 탱크 바닥에 30 밀리미터에 대한 것이어야 합니다.

탐침은 탱크 이내에 장애물로부터 200 이하 밀리미터가 아니라 거리를 막아야 합니다.

센서가, 컨테이너의 바닥이 콘이면, 민소매 셔츠의 센터에 설치될 수 있어서 측정은 탱크 바닥으로 보내질 수 있습니다.
