제품 상세 정보:
|
| 측정 범위: | 0.05-150m | 전원 공급기: | 24VDC, 220VAC |
|---|---|---|---|
| 신호 출력: | 4...20mA/HART/RS485/Modbus... | 프로세스 압력: | - 0.1~2.0MPa |
| 프로세스 접속: | 스레드, 브라켓, 플랜지, 위생적 클램프 (선택적) | 프로세스 온도: | -40~+130C,-40~+260C (≥260C가 맞춤화될 수 있습니다) |
| 전형적인 애플리케이션: | 복잡한 가공 조건과 이유 ; 고 정밀도와 높은 위생적 준위 측정 | ||
| 하이 라이트: | 고 정밀도 액체 레이더 액면계,20mA 레이더 준위 전송기,80GHz 유동적 증압기 |
||

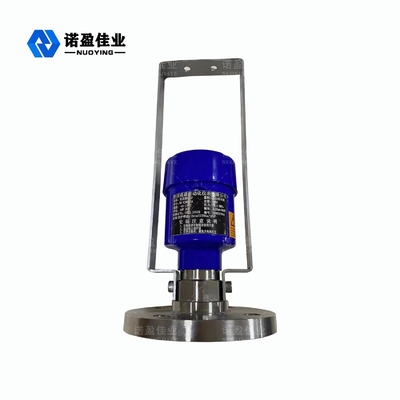

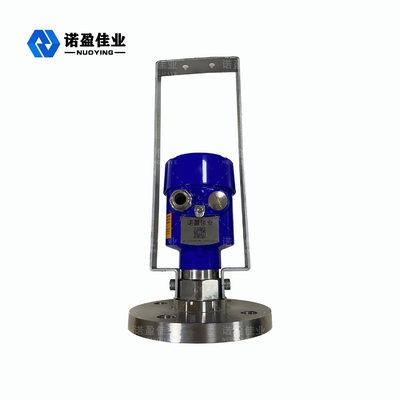

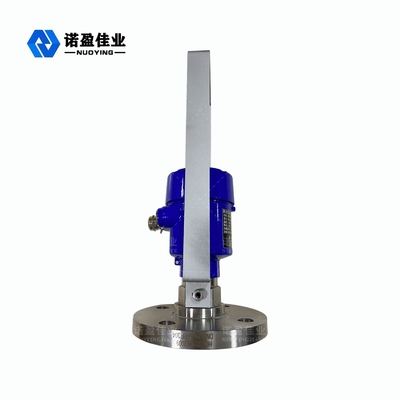

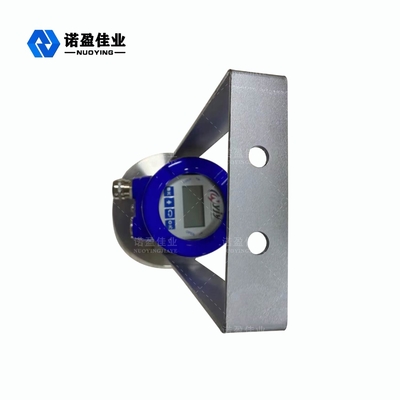

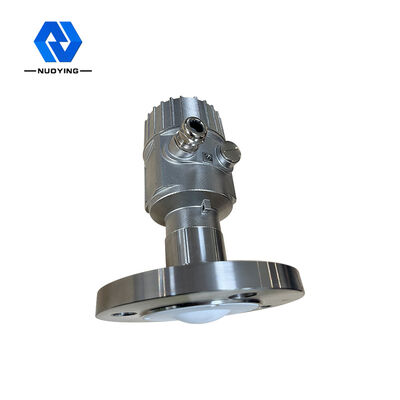

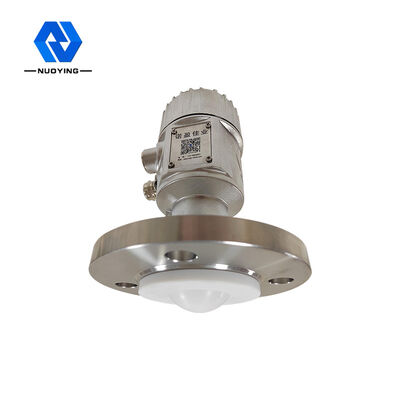

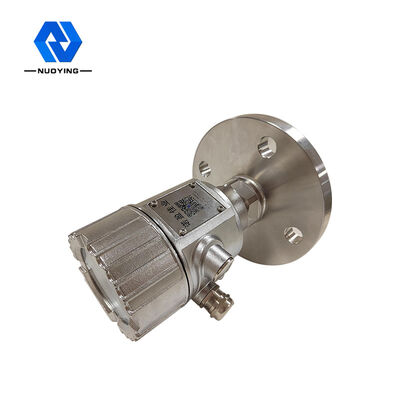

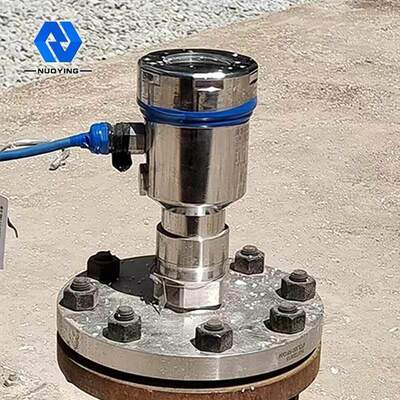

고 정밀도 액체 레이더 액면계 80GHz NYRD900 4 - 20mA
원리로 일하는 80GHz NYRD900 레이더 액면계
밀리미터파 전자파 : 30-300 기가헤르츠 (파장 1-10mm)의 주파수 영역에서 전자파는 보통 밀리미터파로 불리 그래서, 그것이 전자레인지와 적외선 영역 넘어의 물결의 중첩된 파장 범위에 위치하 그래서, 그것이 2 종류의 스펙트럼의 특성을 가집니다. 76-81 GHz 대역은 가장 작은 것이 현재까지 지역을 이해했고 적용했다는 것 입니다.
구 대역 레이다 보다 더 높은 주파수와 밀리미터 웨이브 밴드 때문의, NYRD900 FMCW 레이더 제품 (또한 센터미터파 레이더로 알려지 ) 원격 타겟 탐지, 강한 연기와 먼지 환경에서, 채택됩니다, 그것이 멀리 있는 이미지화와 다중-스펙트럼 화상에서 중요한 애플리케이션을 가지고 있습니다. 그리고 그것은 더 작은 목표를 발견하고 더 높은 결의안과 더 강한 안보로, 마이크로파 레이다 보다 더 정밀 위치 조정을 달성할 수 있습니다.
80GHz NYRD900 레이더 액면계 설계 특성
1.좋은 과도 운전 특성 :자가 발달 결합 밀리미터파 알에프칩을 기반으로. 그것은 독자 연구개발이고, 독립형 소프트웨어, 독립적 칩을 가지고 있습니다.
2.작은 빔 각, 소형 안테나 크기와 용이한 설치 : 매우 측정 신뢰도와 정확도를 향상시키는 작게 빔 각, 측정된 프로젝트에 미치는 작게 영향.
3.저 에너지 : 시험될 재료를 파괴하도록 쉽지 않습니다.
4.광범위한 측정 범위와 작은 블라인드 영역 :좋은 결과는 또한 작은 캔 측정을 위해 획득될 수 있습니다.
5.강한 침투성 : 그것은 재료의 내부 구조물을 발견하는데 사용될 수 있습니다.
80GHz NYRD900 레이더 액면계 기술적인 매개 변수
| 전형적인 애플리케이션 |
1.전자파 방사 각도는 좁은 장소 또는 도파관 튜브 측정에 적합한 3 도 이하입니다 ; 2.대형탱크 (150m)와 작은 탱크 (작은 블라인드 영역)에 적합합니다 ; 3.고 정밀도와 높은 위생적 준위 측정 ; 4.복잡한 가공 조건 (혼합되는 것, 가열 로드, 사다리, 플로팅 루푸, 강한 먼지, 강한 스팀, 기타 등등.)와 이유 |
| 전송 주파수 | 76Hz-81Hz, FM 주사 주파수 폭 5GHz |

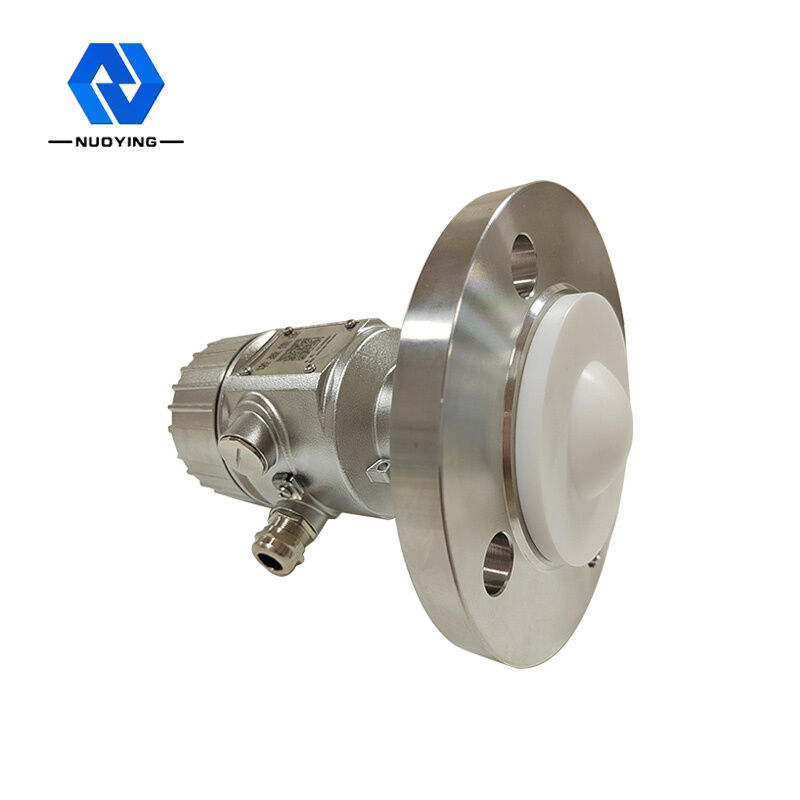

| 안테나 형상 | 렌즈 안테나, 방부성 렌즈 안테나 |
| 안테나 소재 | PTFE, 304+PTFE |
| 측정 범위 | 0.08-150m |
| 측정 정확도 | 0.05%-0.1%F.S |
| 전원 공급기 | 24VDC, 220VAC |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
| 프로세스 온도 | -40~+130C,-40~+260C (≥260C가 맞춤화될 수 있습니다) |
| 프로세스 압력 | - 0.1~2.0MPa |
| 프로세스 접속 | 스레드, 브라켓, 플랜지, 위생적 클램프 (선택적) |
| 보호 수준 | (선택적인) IP65,IP67,IP68 |
| 방폭 등급 | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb |
기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
