제품 상세 정보:
|
| 전형적인 애플리케이션: | 액위 측정 | 측정 범위: | 06m |
|---|---|---|---|
| 측정 정확도: | ±3mm,±5mm | 매체 밀도: | ≥0.425g/cm3 |
| 밀도차: | ≥0.1g/cm3 | 중점도: | ≤0.4Pa.S |
| 제어 출력: | 220VAC, 1A | 전송 출력: | 4~20mA (전원 공급기 24VDC) |
| 하이 라이트: | 플레이트 자성 플로트 준위 전송기,6m 자기를 띤 부동 수위 센서,플랜지 자성 플로트 유형 레벨 송신기 |
||

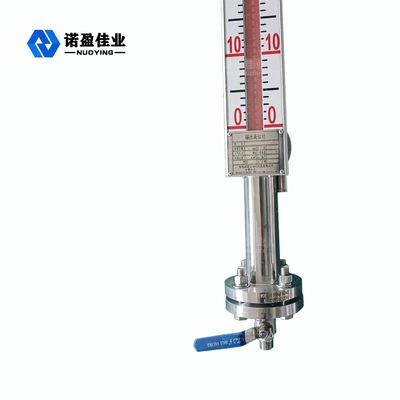

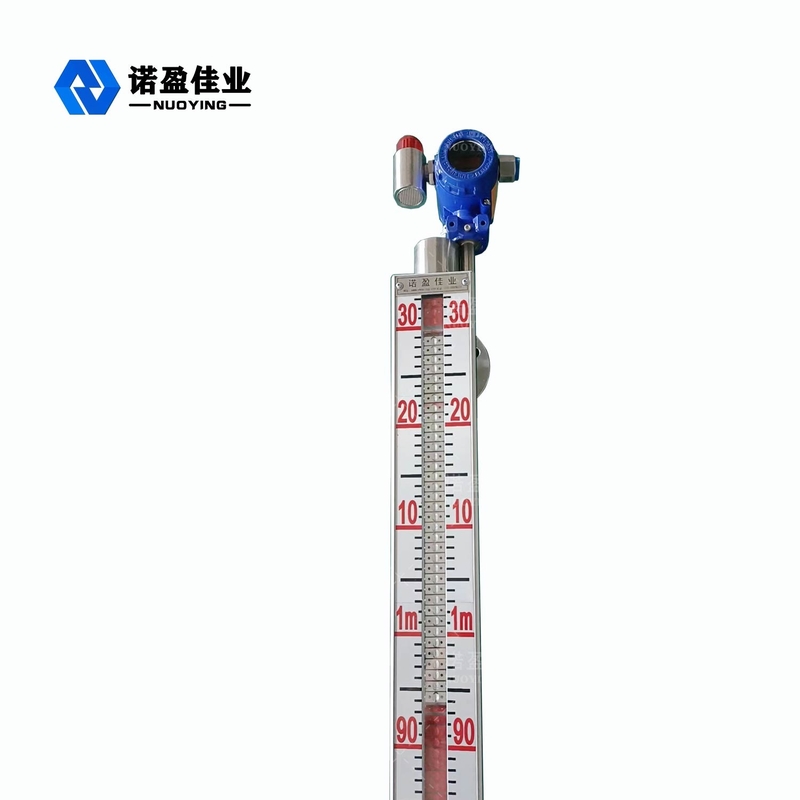

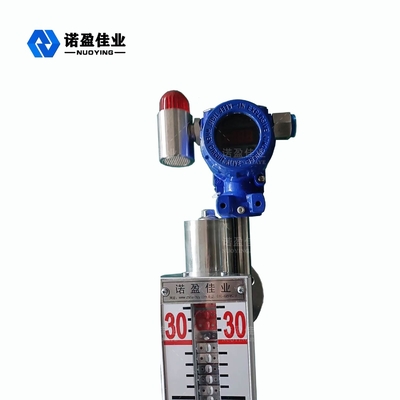

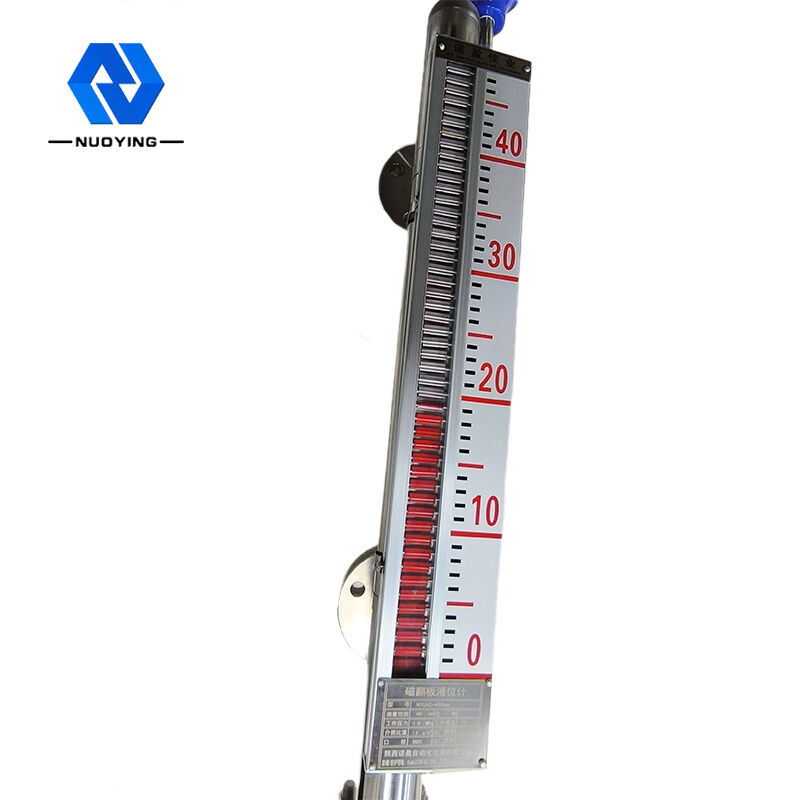

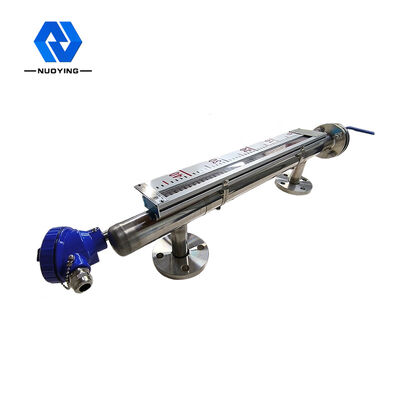

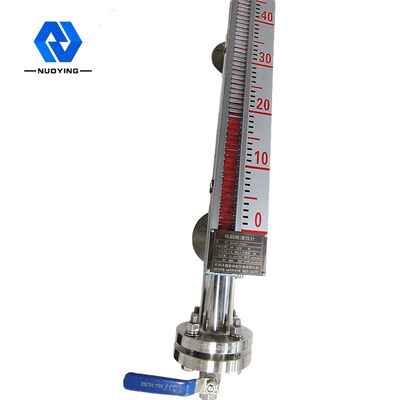

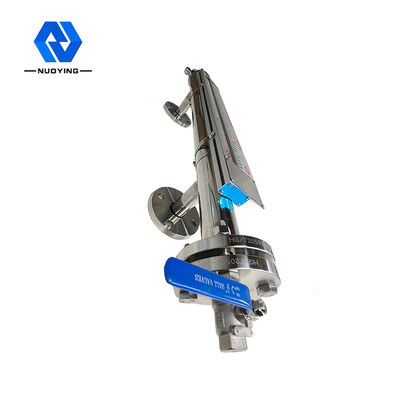

눈길을 끄는 NYUHZ 플레이트 자기 수평 송신기 6m 플랜지 설치
NYUHZ 플레이트 자기 수평 송신기 작동원리
자기를 띤 미터는 유동구를 포함하는 챔버를 가지고 있고 공동이 컨테이너에 플랜지 또는 다른 적당한 연결로 연결됩니다 . 연결기의 원칙에 따르면, 컨테이너에 그 액위 변화와 함께, 공동에서 액위는 컨테이너에서 액위로서 똑같은 것으로서 있고 따라서 챔버에서 유동구가 컨테이너에서 액위의 흥망성쇠로, 위 아래로 운전됩니다. 이 시점에서 우리는 액위를 볼 수 없고 따라서 공동의 외부에 자석 컬럼 플립 디스플레이를 가지고 있습니다.
때 측정된 용기 등락에서 액위가 그렇게 유동적 레벨 게이지 본체 튜브에서 자성 플로트를 할 유동구 하락 액체와 더 정션에 있는 플로우팅 부 설치된 영구자석강 사이에. 180을 플립시키기 위해 빨강과 화이트 롤러를 운전하면서, 부유물에서 영구자석강은 자기결합으로 자기를 띤 행 표시기로 전송됩니다 '. 액위가 상승할 때, 플립 칼럼은 백색에서 빨간색으로 변하고 액위가 떨어질 때, 그것은 상대방입니다.그러므로 액위 이라는 명백한 지시를 실현하면서, 지표 이 빨갛고 하얀 결합은 컨테이너 안에서 액위의 실제고도입니다.
NYUHZ 플레이트 자기 수평 송신기 기술적인 매개 변수
| 전형적인 애플리케이션 | 액위 측정 |
| 측정 범위 | 0~6m |
| 측정 정확도 | (선택적인) ±3mm,±5mm |
| 매체 밀도 | ≥0.425g/cm3 |
| 농도차 | ≥0.1 g/cm3 |
| 중점도 | ≤0.4Pa.S |
| 제어 출력 | 220VAC, 1A |
| 전송 출력 | 4~20mA (전원 공급기 24VDC) |
| 프로세스 온도 | -50 ~ 350 'Ｃ |
| 프로세스 압력 | - 0.1~ +16MPa |
| 분화율 | ±lmm |
| 프로세스 접속 | (선택적인) 플랜지 |
| 보호 그레이드 | IP67 |
| 방폭 등급 : | (선택적인) 엑스아 IICT6 Ga |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
NYUHZ 플레이트 자기 수평 송신기 설계 특성
◎Simple 구조, 단단하고 믿을 만한, 안정적인 작동.
◎The 장면 디스플레이 스케일은 읽도록 명백하 눈길을 끄는 쉽습니다.
부식성인, 가연성, 유독한, 고온이라는 것 측정되고 나타내고, 흔들리고 오염될 수 있는 ◎Liquid 수준.
◎Multiple 설치 형식, 다수 연결 형상은 선택적일 수 있습니다.
가득 찬 진공부터 10 MPa까지 ◎Design 압력 범위.
◎Design 온도 range-160 +450 'Ｃ.
◎Professional은 특별한 압력과 온도의 설계를 합니다.
NYUHZ 플레이트 자기 수평 송신기 설치 조건
NYUHZ 플레이트 자기 수평 송신기 어플리케이션 필드
자기를 띤 소동 레벨 게이지는 다양한 타워, 탱크, 홈, 구면 컨테이너와 보일러의 중간 수준 탐지를 위해 사용될 수 있습니다. 자기를 띤 소동 레벨 게이지는 높은 봉합, 누출 방지와 고온, 고압에 적합하, 내부식인 이유를 달성할 수 있습니다.
