| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NH93420 부식 방지 타입 |
| 모크: | 1 |
| 가격: | $120 to $1800 |
| 지불 조건: | 전신환 |
| 공급 능력: | 300 PC/전 달 |

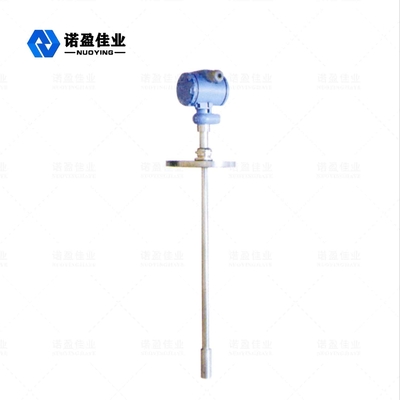

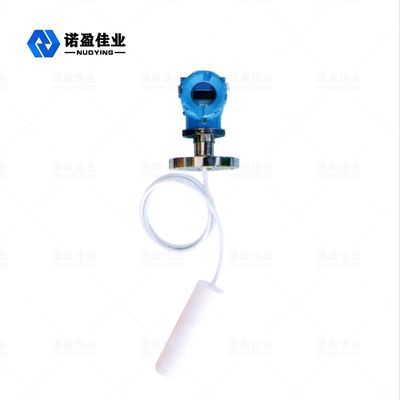

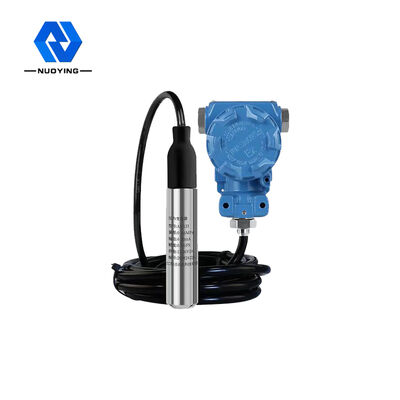

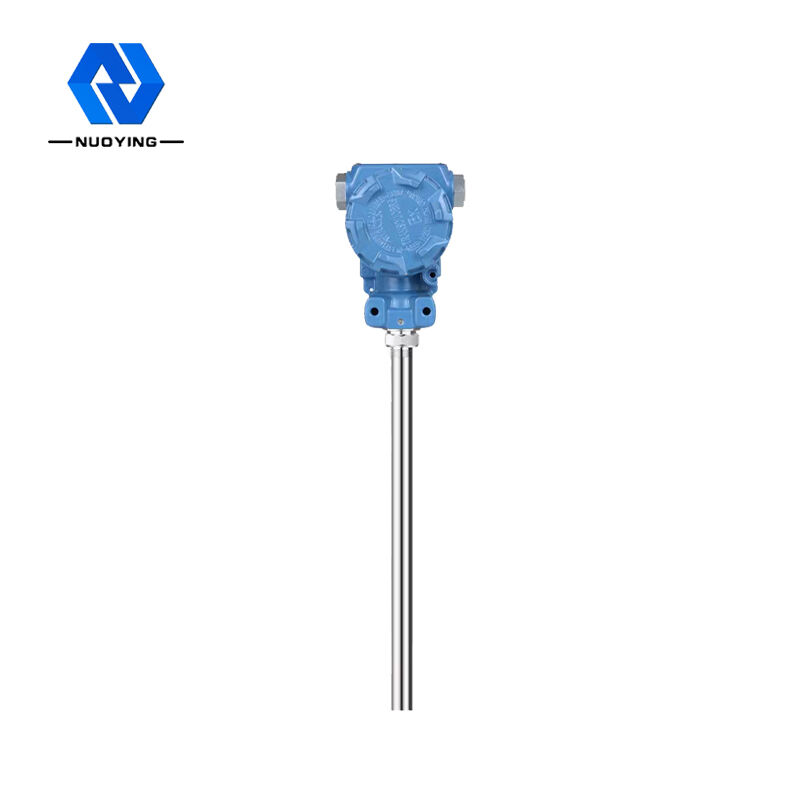

NH93420 부식 방지형 액체 레벨 송신기 압력 센서 송신기
NH93420 시리즈 액체 레벨 송신기는 모든 스테인리스 스틸 설계, 모든 밀폐 다이빙 고체 상태 피에조 레시스티브 액체 레벨 측정 도구입니다. 높은 안정성,높은 신뢰성 피에조레시스티브 압력 센서, 고 정밀 지능형 송신기 처리 회로, 정밀 디지털 온도 보상 기술 및 비선형 수정 기술이이 제품에 사용됩니다.측정 된 액체의 액체 레벨 신호는 표준 전기 신호 출력으로 변환됩니다.. 방수 케이블과 껍질 밀폐 연결, 케이블에 파이프, 오랫동안 액체에서 사용할 수 있습니다.통합 구조와 표준화 된 신호 출력은 현장 사용 및 자동 제어에 편리함을 제공합니다.. 이 제품은 크기가 작고 무게가 가볍고 설치가 쉽고 사용하기 쉽습니다. 석유, 화학 산업,발전소, 도시 물 공급 및 물 온도 탐사
NH93420 액체 레벨 송신기기술 매개 변수
| 전형적인 응용 프로그램 | 액체, 부식성 액체 | ||||||||||
| 측정 범위 |
|
||||||||||
| 신호 출력: | 4~20mADC/HART/RS485 | ||||||||||
| 실내 온도 | -40 ~ 85 °C | ||||||||||
| 공정 온도 |
-10 ~ +70 °C |
||||||||||
| 프로세스 연결 | 스레드 플랜지 장착 (선택) | ||||||||||
| 전원 공급 | 24VDC (± 5%) | ||||||||||
|
부하량 |
< (U-15) / 0.02A |
||||||||||
|
디아프라그마 재료 |
316L, 세라믹 대막 (선택) 케이스 재료: 알루미늄, 스테인레스 스틸 (선택) |
||||||||||
|
안정성 |
±0.05%FS/년 ±0.1 %FS/년 |
||||||||||

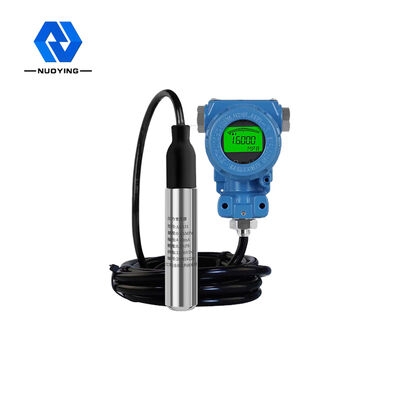

| 필드 디스플레이 | LCD (선택) | ||||||||||
| 보호 수준 | IP67 | ||||||||||
| 폭발 클래스 |
엑시아 II CT5 엑시아 IIBT5 (선택) |
※ 참고:제품될 수 있습니다.맞춤형에 대한특정 요구 사항의사용자들이요!
NH93420 액체 레벨 송신기 운영 원칙
액체 수준 송신기는 모세혈관 튜브에 탑재된 특수 가스 가이드 케이블, 압축 관절 및 탐사선으로 구성됩니다.평준 측정기의 탐사선은 바닥에 대막과 구멍을 가진 플라스틱 껍질과 스테인리스 스틸 코어로 구성됩니다액체 수치를 측정하는 것은 실제로 탐사 머리에 있는 수전압과 실제 대기압의 차이입니다.그리고 세라믹 센서 (무화강 필름에 부착) 와 전자 구성 요소는 압력 차이를 4 ~ 20mA 출력 신호로 변환.
수직 액체 레벨 송신기를 측정 액체의 특정 깊이에 넣을 때 센서의 압력 공식은 다음과 같습니다: PA= p・g・h+Po 액체 레벨 공식을 얻기 위해:h = PA- Po/ p*g.
동시에 액체의 압력은 가스 전도성 스테인레스 스틸을 통해 센서의 양압 챔버로 들어갑니다.그리고 그 다음 액체 표면의 대기 압력은 센서의 음압 챔버에 연결됩니다, 그래서 Po, 센서의 뒷면에 대응 하 고 센서의 측정 된 압력 PA-Po= p·g·h.
만약 액체의 밀도가 균일하다면, 정적 압력 차이는 액체의 높이에 비례한다.
NH93420 액체 레벨 송신기 설치 요구 사항
