제품 상세 정보:
|
| 측정 범위: | 유동적, 부식성 액체 | 정확도 급: | ±0.25% F.S, ±0.5% F.S, ±1.0% F.S |
|---|---|---|---|
| 프로세스 접속: | 스레드, 플랜지 (선택적) | 대기 온도: | -4085 'Ｃ |
| 프로세스 온도: | -10 ~+70 'Ｃ | 신호 출력: | 4...20mADC / 하트 / RS485... |
| 다이어프램 소재: | 316L, (선택적인) 세라믹 격판 | 보호 그레이드: | IP67 |
| 하이 라이트: | 디지털 압력 센서 송신기,압력 센서 송신기 스테인레스 스틸,LCD 디스플레이 액체 차압 송신기 |
||

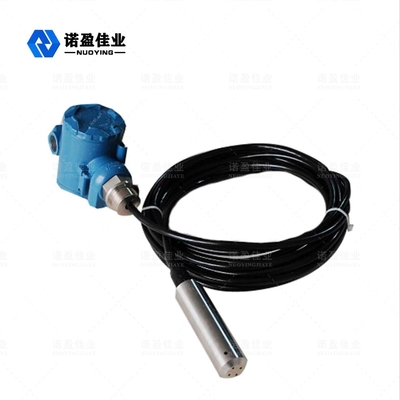

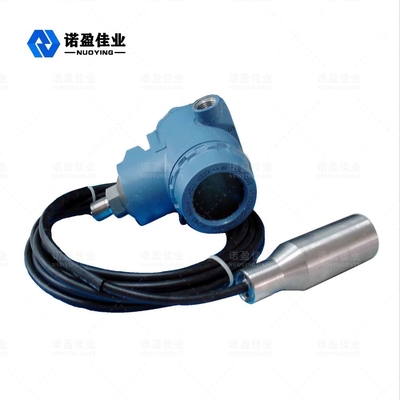

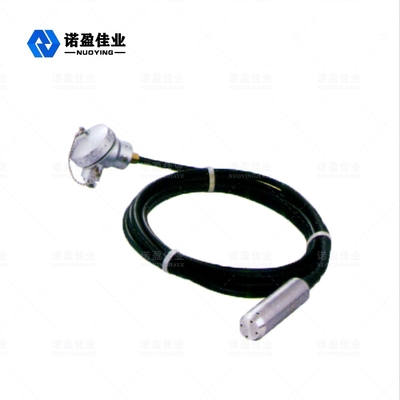

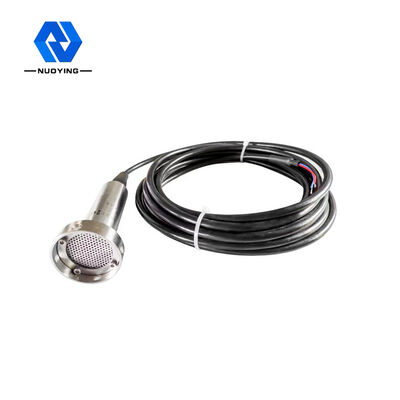

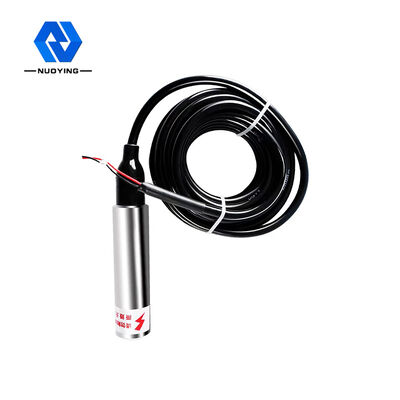

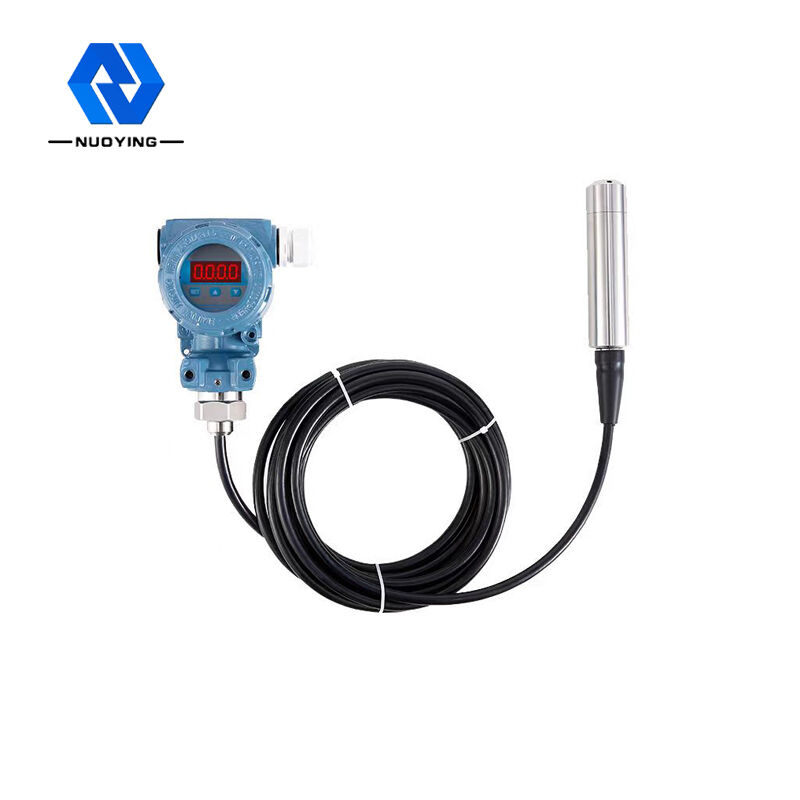

NH93420 액위 트랜스미터 압력 센서 트랜스미터
NH93420 시리즈 액체 레벨 트랜스미터는 전체 스테인리스 스틸 디자인, 완전 밀봉 다이빙 고체 상태 압저항 액체 레벨 측정 기기입니다.높은 안정성, 높은 신뢰성의 압저항 압력 센서, 고정밀 지능형 트랜스미터 처리 회로, 정밀 디지털 온도 보상 기술 및 비선형 보정 기술이 이 제품에 사용됩니다.측정된 액체의 액체 레벨 신호는 표준 전기 신호 출력으로 변환됩니다.방수 케이블 및 쉘 밀봉 연결, 케이블의 파이프는 액체에서 오랫동안 사용할 수 있습니다.통합 구조와 표준화된 신호 출력으로 현장 사용의 편의성과 자동 제어를 제공합니다..제품의 크기가 작고 무게가 가벼우며 설치 및 사용이 간편합니다.석유, 화학 산업, 발전소, 도시 급수 및 수온 탐사 분야의 액체 레벨 측정 및 제어에 적합합니다.
NH93420 액위 트랜스미터기술적인 모수
| 일반적인 애플리케이션 | 액체, 부식성 액체 | ||||||||||
| 측정 범위 |
|
||||||||||
| 신호 출력: | 4~20mADC/HART/RS485 | ||||||||||
| 주위 온도 | -40 ~85 °C | ||||||||||
| 공정 온도 |
-10 ~+70 °C |
||||||||||
| 프로세스 연결 | 나사 플랜지 장착(옵션) | ||||||||||
| 전원 공급 장치 | 24VDC(± 5%) | ||||||||||
|
적재 능력 |
< (U-15) / 0.02A |
||||||||||
|
다이어프램 재질 |
316L, 세라믹 다이어프램(옵션) 케이스 재질: 알루미늄, 스테인리스 스틸(옵션) |
||||||||||
|
안정 |
±0.05%FS/년;±0.1%FS/년 |
||||||||||
| 필드 디스플레이 | LCD(옵션) | ||||||||||
| 보호 수준 | IP67 | ||||||||||
| 폭발 클래스 |
Exia II CT5 Exd IIBT5(옵션) |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
NH93420 액위 트랜스미터 운영 중 원칙

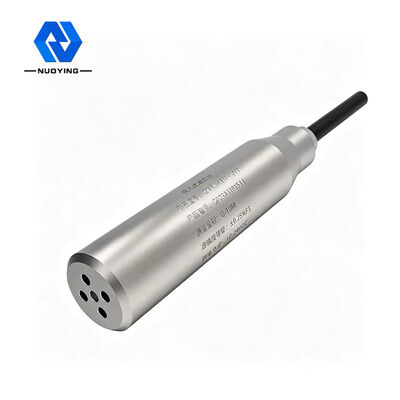

액체 레벨 트랜스미터는 모세관 호스에 내장된 특수 가스 가이드 케이블, 압축 조인트 및 프로브로 구성됩니다.레벨 게이지의 프로브는 바닥에 다이어프램이 있는 스테인리스 스틸 코어와 구멍이 있는 플라스틱 쉘로 구성됩니다.액면 측정은 실제로 프로브 헤드의 정수압과 실제 대기압의 차이이며 세라믹 센서(스테인리스 필름에 부착됨)와 전자 부품이 압력 차이를 4~20mA 출력 신호로 변환합니다. .
정수 액체 레벨 트랜스미터가 측정된 액체의 특정 깊이에 들어갈 때 센서의 압력 공식은 다음과 같습니다. PA= p·g·h+Po 액체 레벨 공식을 얻기 위한: h = PA- Po/ p *G.
동시에, 액체의 압력은 가스 전도 스테인레스 스틸을 통해 센서의 양압 챔버로 도입되고 액체 표면의 대기압은 센서의 음압 챔버에 연결되어 대응합니다. 센서 뒷면의 Po를 사용하여 센서의 측정 압력을 PA-Po= p·g·h로 만듭니다.
액체의 밀도가 균일하면 정압차는 액체 높이에 비례합니다.
NH93420 액위 트랜스미터 디자인 특징
