제품 상세 정보:
|
매체: | 부식성 액체 | 재료: | PFA |
---|---|---|---|
측정 범위: | 20m | 작동 온도: | -40~130C |
신호 출력: | 4...20mA/HART/RS485/Modbus... | 정확도: | 3 밀리미터 |
방폭 등급: | (선택적인) 엑스아 IICT6 | 전기 인터페이스: | M20×1. 5, 12 "NPT |
하이 라이트: | PFA 레이더 탱크 레벨 게이지,IP67 레이더 탱크 레벨 게이지,PFA 유도파 레이더 송신기 |

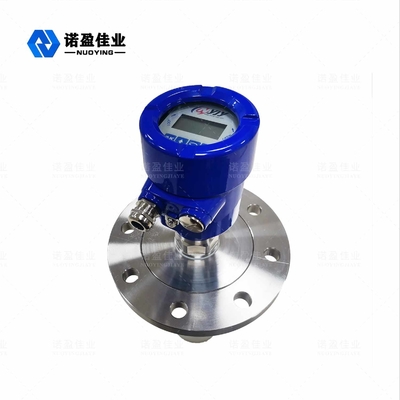

26GHz NYRD-86 레이더 수준 미터
레이더 레벨 미터 NYRD80X 시리즈 센서는 최대 측정 거리가 80m인 26Hz 고주파 레이더 레벨 측정기입니다.안테나는 더욱 최적화되었으며 새로운 고속 마이크로프로세서는 더 높은 속도의 신호 분석 처리를 수행할 수 있으므로 반응 케틀, 고체 저장 장치와 같은 일부 복잡한 측정 조건에서도 기기를 사용할 수 있습니다.
레이더 수준 미터기술적인 모수
일반적인 응용 | 부식성 액체 등 |
전송 주파수 | 26GHz |
정확성 | 3mm |
범위 | 20m |
안테나 재료 | PFA(선택 사항) |
에코 샘플링 | 100회/초 |
공정 온도 | -40~130℃ |
주변 습도 | 0~90% |
해결 | 1mm |
프로세스 연결 | 플랜지 |
전기 인터페이스 | M20×1.5, ½ "NPT |
신호 출력 | 4...20mA/HART/RS485/모드버스... |
전원 공급 | 24V DC 220VAC(옵션) |
힘 | 3W |
방폭 등급 | 엑시아ⅡCT6(옵션) |
보호 등급 | IP67 |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!

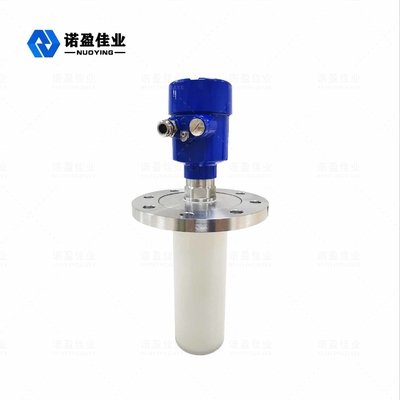

PFA 소재를 사용하는 레이더 레벨 미터 안테나, PFA 플라스틱은 소량의 퍼플루오로프로필 퍼플루오로비닐 에테르와 폴리테트라플루오로에틸렌의 공중합체입니다.용융 응집력이 향상되고 용액의 점도가 감소하지만 특성은 PTFE에 비해 변하지 않습니다.수지는 일반 열가소성 성형으로 직접 가공할 수 있습니다.내식성 부품, 내마모성 부품, 밀봉 부품, 절연 부품 및 의료 기기 부품 제조에 적합합니다.
레이더 수준 미터 측정 원리
레이더 레벨 안테나는 좁은 마이크로파 펄스를 방출하여 안테나를 통해 아래로 전송합니다.펄스가 측정되는 매체의 표면에 닿은 후 다시 반사되어 안테나 시스템에 의해 다시 수신되어 전자 회로 부분으로 신호를 전송하여 자동으로 대상 위치 신호로 변환됩니다(펄스 전파 속도가 매우 빠르기 때문에 전자파가 목표물에 도달하여 수신기에 다시 반사되는 데 걸리는 시간은 거의 순간적입니다.)
레이더 수준 미터디자인 특징
