제품 상세 정보:
|
| 측정 범위: | 0~6m,0~25m | 전원 공급기: | 24VDC |
|---|---|---|---|
| 재료: | 304,316L(optional) | 프로세스 접속: | 플랜지된 (선택적인) 플랜지 |
| 보호 그레이드: | 디스플레이 계기 IP67, IP67 | 작동 온도: | -40~130C,-40~250C |
| 신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 프로세스 압력: | 대기압, -0.1-4MPa, - 1~40BAR |
| 하이 라이트: | 25m 자기 변형 레벨 게이지,자기 변형 레벨 게이지 IP67,25m 자기 유형 레벨 송신기 |
||

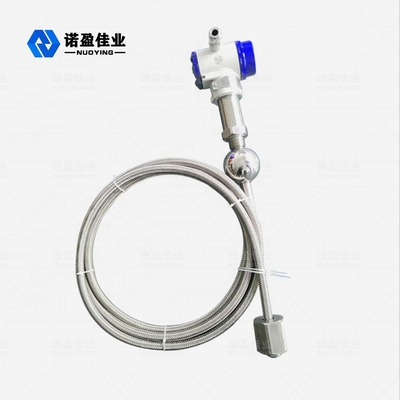

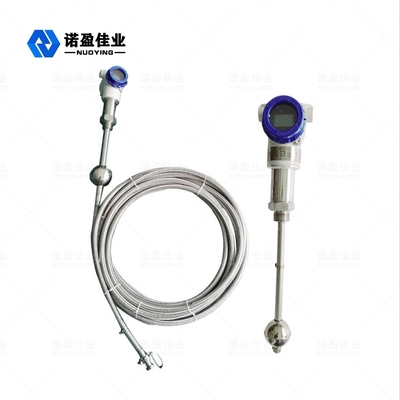

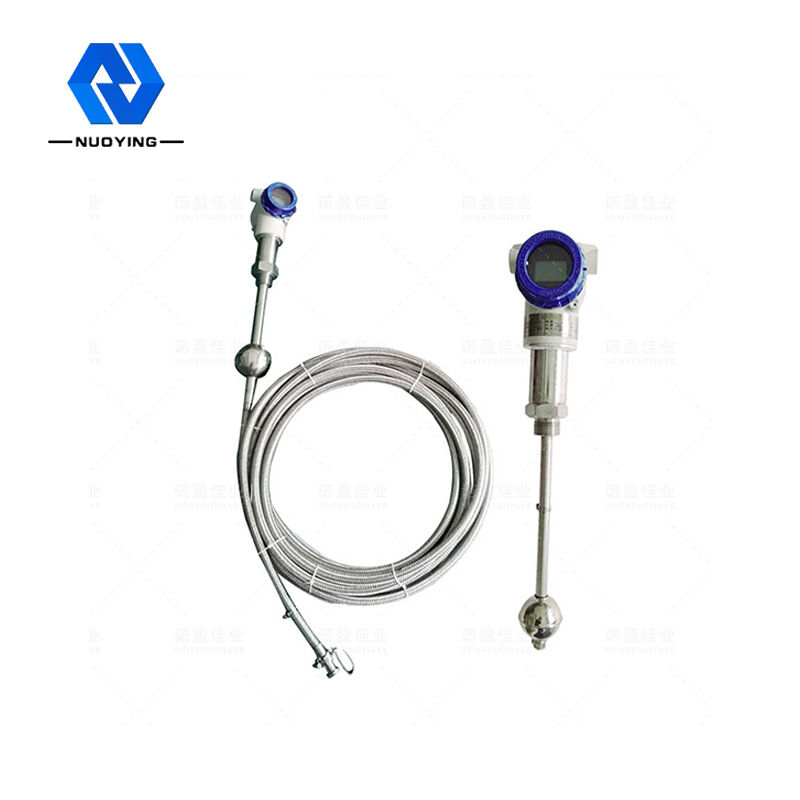

방폭형 자기 변형 레벨 게이지 플로트 레벨 게이지 레벨 트랜스미터
자기 변형 액체 레벨 미터
자기변형 액체수준 미터운영 중 원칙
자기 변형 액체 레벨 센서 (이하 센서라고 함, 일반 유형 및 방염 유형 포함)는 액체 레벨 및 인터페이스의 연속 측정에 사용됩니다.또한, 자기변형 액면센서는 석유 등의 다양한 액체탱크의 액면도 제어 및 산업계측, 화학원료의 저장, 산업공정, 생화학, 의약, 식음료, 탱크팜 등 다양한 분야에서 널리 사용되고 있습니다. 주유소 관리 및 지하 저장, 댐 수위, 저수지 수위 모니터링 및 하수 처리 등
자기변형 레벨 게이지는 프로브 로드, 회로 장치 및 플로트의 세 부분으로 구성됩니다.측정을 위해 회로 장치는 자왜선을 따라 이동하는 전류 펄스를 생성하고 원형 자기장을 생성합니다.플로트는 프로브 로드 외부에 배치되며 플로트는 액면의 변화에 따라 프로브 로드를 따라 위아래로 움직입니다.플로트는 영구 자석 세트가 장착되어 있기 때문에 동시에 자기장을 생성합니다.현재 자기장이 부유 자기장과 만나면 "비틀림" 또는 "리턴" 펄스가 생성됩니다."리턴" 펄스와 현재 펄스 사이의 시간 차이는 플로트의 실제 위치를 계산하고 액체 레벨을 측정하기 위해 펄스 신호로 변환됩니다.
자기변형 액체수준미터기술적인 모수
| 애플리케이션 | 액체 레벨 |
| 측정 범위 |
조사: 0-50~6000mm 케이블: 25m |
| 정확성 | ±0.5mm |
| 전원 공급 장치 | 24VDC ±10% |
| 신호 출력 | 4~20mA / 하트 / RS485 |
| 작동 전류 | 4~20mA;20.4mA |
| 부하 특성 | 전류 출력 시 최대 부하 저항 600 Q 전압 출력, 최대 부하 저항 2mA |
| 공정 온도 | -40~130 °C, -40~250 °C |
| 주위 온도 | -40~80°C |
| 온도 효과 | ±0.5 °C |
| 공정 압력 | - 0.1 ~ 4.0MPa |
| 해결 | ±1mm |
| 응답 시간 | 0.2ms |
| 로드 재료 | 304/316L(옵션) |
| 프로세스 연결 | 나사산, 플랜지, 지지대 장착(옵션) |
| 사이트 표시 | LCD(옵션) |
| 하우징 자재 | 스테인리스 스틸/알루미늄(옵션) |
| 보호 등급 | IP67 |
| 방폭 등급 | 엑시아 IICT6(옵션) |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
자기변형 액체 수준 미터디자인 특징
