제품 상세 정보:
|
| 압력 범위: | -700kpa~700kpa | 출력 신호: | 4-20mA/HART/RS485/0-5V |
|---|---|---|---|
| 공급 전력: | 9-36VDC | 나사접속 타입: | 1/2 또는 1/4 npt |
| 정확도: | ±0.25%(Typical) ±0.5%(Max.) | 매체 온도: | -40 ~ 85 Ｃ |
| 재료: | 316SS | 보증: | 일년 |
| 하이 라이트: | 5v 압력 센서 전송기,HART 압력 전송기 700kpa,700kpa 스마트 DP 전송기 |
||

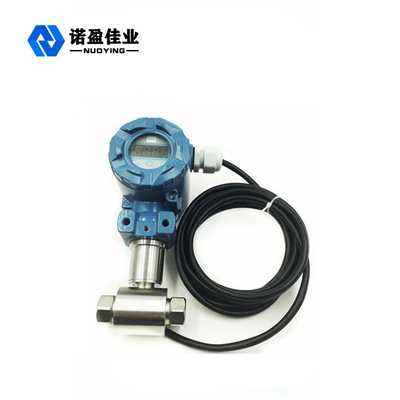

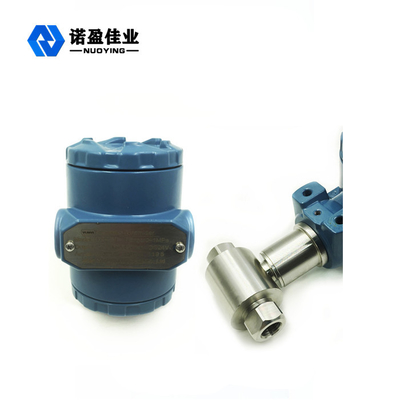

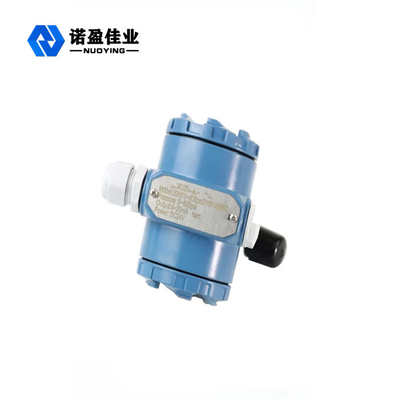

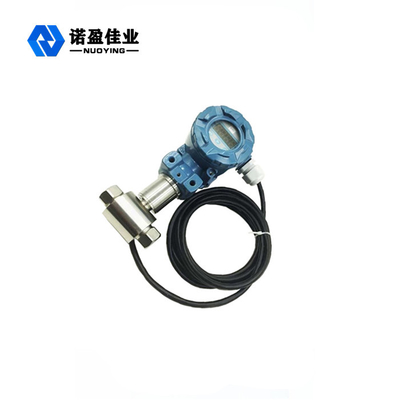

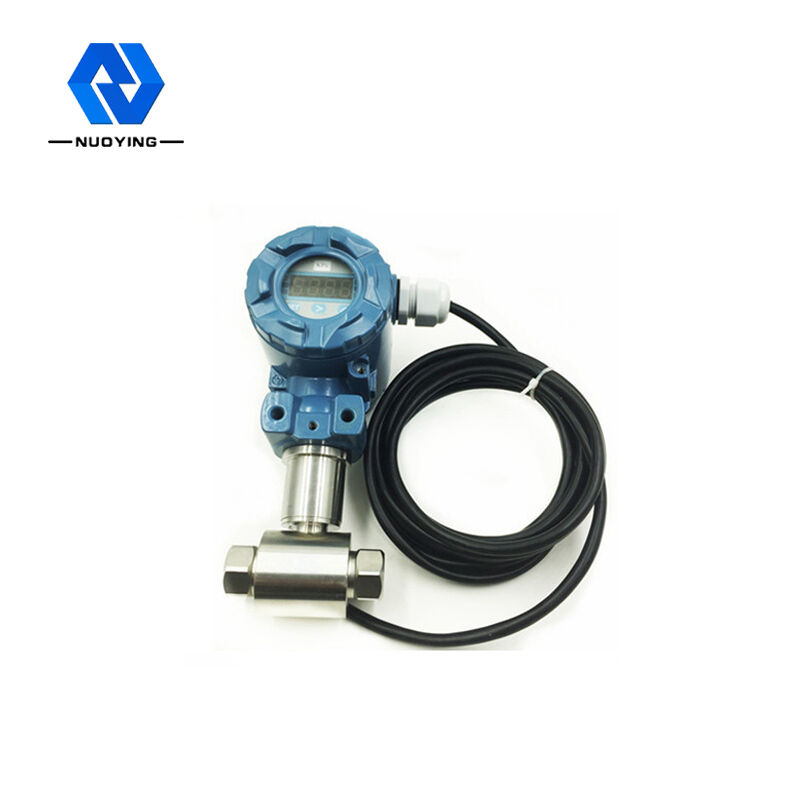

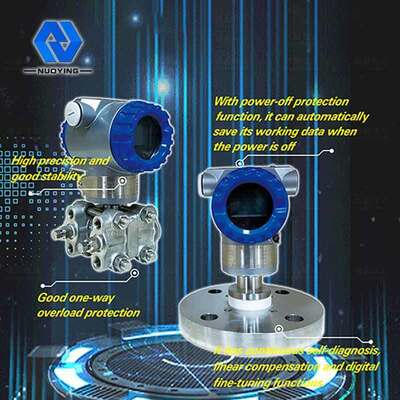

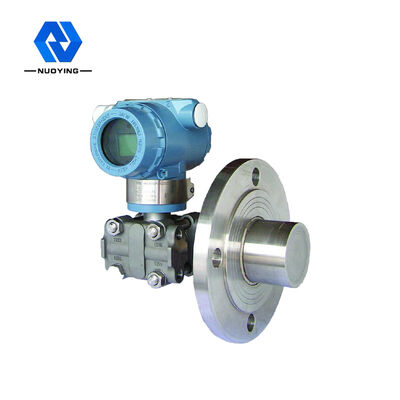

압력 변환기용 0-5v 스마트 차압 전송기
압력 변환기를 위한 0-5v 똑똑한 차압 전송기 묘사:
압력 변환기용 0-5v 스마트 차압 트랜스미터는 재료, 처리 및 기타 불리한 요소의 구성 요소를 극복하기 위해 부정적인 피드백의 작동 원리를 사용하는 전형적인 자체 균형 계측입니다.
이름에서 알 수 있듯이 차압 트랜스미터가 측정한 결과는 압력 차이, 즉 P = ρg h입니다.그러나 탱크는 종종 원통형이기 때문에 단면 원의 면적 S는 일정합니다.그러면 중력 G = P · S = ρg h · S, S는 일정하고 G는 P에 비례한다. 즉, P 값이 정확하게 검출되는 한 높이 Δh에 비례한다.온도가 변하면 오일의 부피가 팽창하거나 수축하고 실제 액체 레벨이 증가하거나 감소하더라도 감지된 압력은 항상 유지됩니다.실제 레벨을 표시해야 하는 경우 해결해야 할 매체 온도 보상을 도입할 수도 있습니다.
압력 변환기 사양을 위한 0-5v 스마트 차압 전송기:
측정 매체: 액체 또는 기체
압력 모드: 차압
출력 신호: 4-20mA, RS485, 0-5V, 0-10V, 1-5V
전원 공급 장치: 12-36VDC
근무 조건
중간 온도: -40 ~ 85 ℃
주위 온도: -40 ~ 85 ℃
습도: 0% ~ 95%
| 측정 범위 | 차압: 0~1Kpa, 6Kpa, 40Kpa, 200Kpa......2Mpa, 8Mpa |
| 게이지 압력: 0~40Mpa | |
| 절대 압력 | 0~40Mpa |
| 턴다운 배급 | 40:1 |
| 애플리케이션 | 다른 압력, 게이지 압력, 절대 압력 |
| 정확성 | 스팬의 ±0.1, 0.3, 0.5% |
| 공정 유체 | 액체, 기체, 증기 |
| 온도 드리프트 | 제로 드리프트: 0.5%FS/50℃ |
| 스팬 드리프트: 0.7%FS/50℃ | |
| 안정 | ±0.1%/년 |
| 작동 온도 | -40℃ ~ 100℃ |
| 주변 온도 | -40℃ ~ 85℃ |
| 보관 온도 | -40℃ ~ 100℃ |
| 전원 공급 장치 | 9~45V DC |
| 산출 | 4~20mA 2선 Hart 프로토콜 |
| 최대 압력 | 40Mpa |
| 응답 시간 | 200ms |
| 습도 제한 | 0 ~ 100% 상대 습도 |
| 켜기 시간 | 최소 댐핑으로 2초 |
| 표시하다 | LCD LED |
| 전기 연결 | 1/4" Npt(M20 도관 나사) |
| 온도 효과 | 200C당 스팬의 ±0.18% |
| 프로세스 연결 | 1/4-18Npt |
| 플랜지 | SS304 SS316 |
| 다이어프램 | SS316L / 하스텔로이 B / 하스텔로이 C / 모넬 / 탄탈룸 |
| 접액 O-링 | 부나엔/바이톤/PTFE |
| 볼트 및 너트 | 탄소강 / SS316 |
| 마운팅 브라켓 | 탄소강 / SS304 또는 SS316 |
| 이름/태그 플레이트 | SS304 / SS316 |
| 커버터 하우징 | 폴리우레탄과 낮은 구리 주조 알루미늄 합금 |
| 유체 채우기 | 실리콘 / 불소 오일 |
| 케이싱 보호 | IP67 |
| 방폭 | Exd II BT4 Exia II CT6 |
| 프로세스 연결 | 플랜지, 직접, 측면 장착, 다이어프램, 인서트 유형 |
압력 변환기 기능을 위한 0-5v 스마트 차압 전송기:
1. 316LSS, 비부식성 가스 및 액체와 호환 가능
2. 산업 공정에서의 풍압 및 유속
3. 파이프라인 및 화로의 압력 측정
4. 석유 산업, 화학 산업
5.기상 모니터링
압력 변형기 신청을 위한 0-5v 똑똑한 차압 전송기:
액체, 기체 차압 측정을 위한 0-5v 소형 차압 트랜스미터.
