제품 상세 정보:
|
압력 범위 :: | - 0.1~100MPa | 출력 신호: | 4-20mA,RS485 |
---|---|---|---|
과부하압: | 200%F.S | 선형성: | 0.03% |
공급 전력: | 9-36VDC | 장기간 안정성: | ±0.2%F.S / Y |
전부하 권력: | 2w | 부하 용량: | ≤500Ω |
하이 라이트: | RS485 파이프 압력 센서 트랜스미터,압력 센서 트랜스미터 100MPa,100MPa RS485 압력 트랜스미터 |

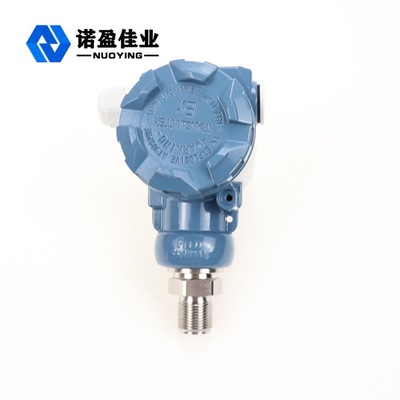

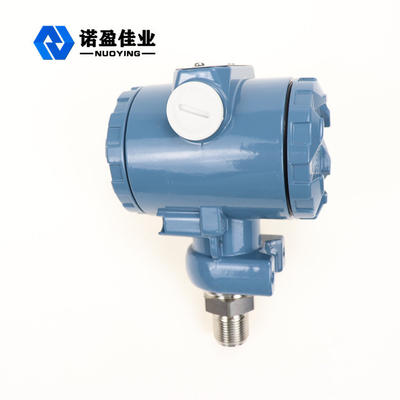

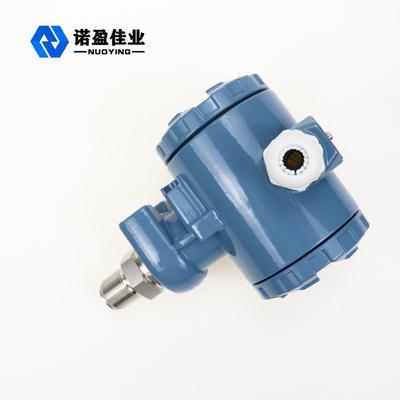

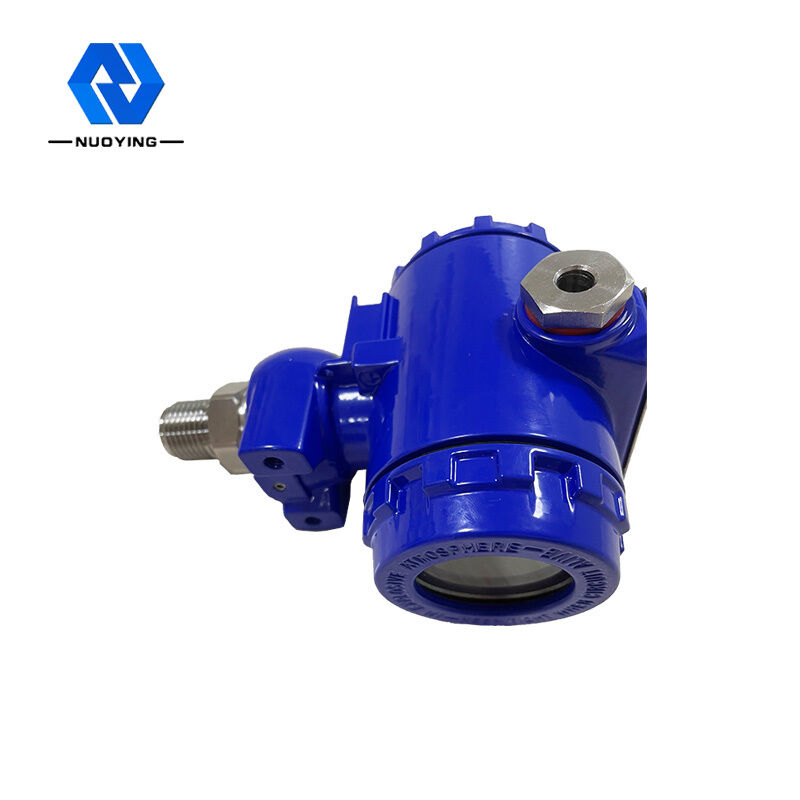

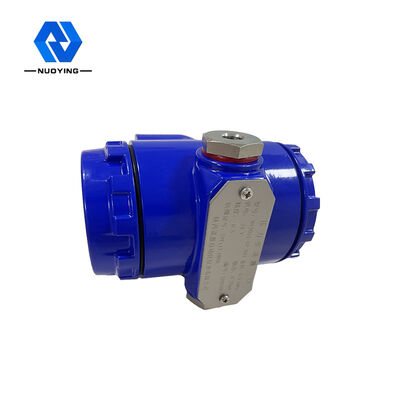

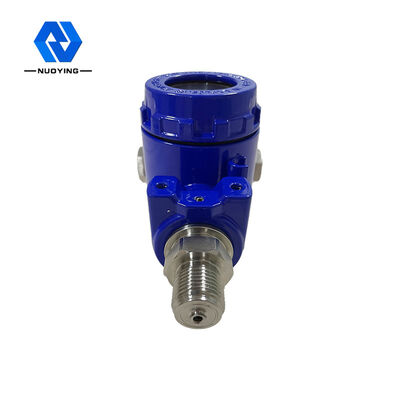

수관 방폭 압력 전송기
수관 폭발 방지 압력 전송기 설명:
수관 방폭형 압력 트랜스미터 시리즈 스마트 압력 트랜스미터는 고급, 성숙, 안정적인 압저항 실리콘 센서가 내장되어 있으며 고급 마이크로프로세서 기술과 디지털 정전용량 측정 기술을 결합하여 세심하게 설계되었습니다.LCD는 압력, 온도, 전류와 같은 많은 물리적 매개변수를 표시할 수 있습니다.키 누름 조작으로 영점 조정, 범위 설정 및 기타 기능을 실현할 수 있으며 현장 테스트가 용이합니다.

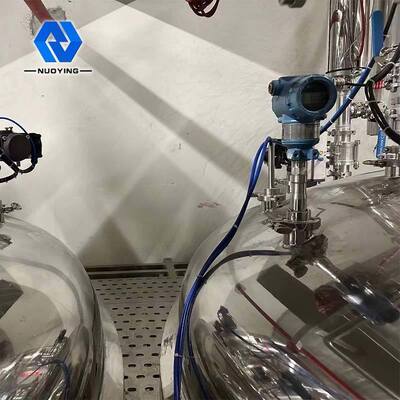

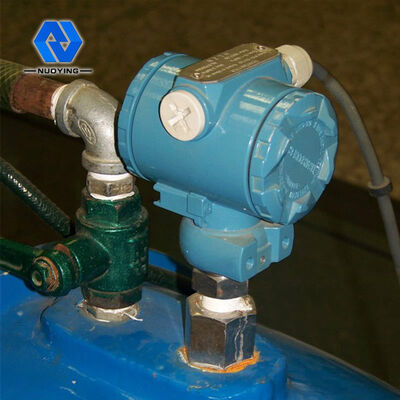

수관 방폭 압력 트랜스미터는 HART, FF H1, Profibus PA, Profibus DP 프로토콜을 지원하며 압력, 차압, 액체 레벨, 유량 및 기타 산업 매개변수를 측정할 수 있습니다.그것은 석유, 화학, 전기 및 야금 산업 등에서 널리 사용될 수 있습니다.
수관 폭발 방지 압력 전송기 기술적인 매개변수:
기본 매개변수 | |
측정 대상 | 액체, 가스, 스트림 |
힘 | 9~32V DC(FF , PA) 9~17.5VDC(FF,PA, 방폭형) 11.9~42VDC(HART) |
11.9~30VDC(HART, 방폭) | |
산출 | 아날로그: 2선식 4~20mA |
디지털: HART, FF 및 PA 신호 | |
내하중 | 0~1500ohm(공통) |
250~550ohm(HART 사용) | |
단열재 | 단자와 하우징 간 전압: 500Vrms(707VDC) |

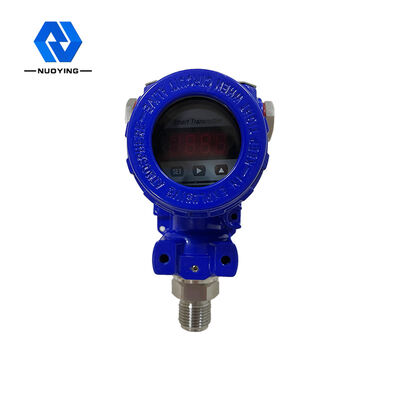

표시하다 | 6비트 디지털 숫자 또는 5비트 문자 LCD 디스플레이(옵션) |
온도 | 작업 온도: -40 ~ 85℃(디스플레이 제외) |
-30 ~ 70℃(디스플레이 있음) | |
-30 ~ 60℃(방폭 IC) | |
보관 온도: -40 ~ 100℃(디스플레이 제외) | |
-40 ~ 85℃(디스플레이 포함) | |
습도 척도 | 5%~100%RH |
시작 시간 | ≤ 5초 |
새로 고침 시간 | 0.2초 |
덤프 조정 | 일정한 시간 0~15초 |
성능 사양 | |
정도 | 선택 범위의 ±0.075%.선택 범위가 범위의 최대값 <1/10인 경우 정밀도는 ±[0.025+0.005×(최대 범위/선택 |
범위)]선택 범위의 % | |
온도 효과 | 28℃(50℉)의 모든 변화의 영향 |
범위 선택 ≥0.1 최대 범위: ±[최대 범위의 0.019% + 선택 범위의 0.125%] ; | |
범위 선택 <0.1 최대 범위: ±[최대 범위의 0.025%+0.125% | |
선택 범위]. | |
오랜 시간 안정성 | 12개월 동안 최대 범위의 ±0.1% |
정압 효과 | 최대 범위의 ±0.25%/13.8MPa |
위치 설치 효과 | 영점 이동의 최대값은 0.24kPa입니다. |
파워 이펙트 | 교정된 범위의 < 0.005%/V |
방폭 | 본질 안전 Ex ia II C T4 |
증거 수준 | IP65 |
진동 효과 | IEC 60068-2-6 환경 테스트 - 파트 2: 테스트 - 테스트 Fc: 진동(사인파) |
전자기 호환성 | IEC 61000-4-2 전자기 적합성(EMC) - 파트 4-2: 테스트 및 측정 기술 - 정전기 방전 내성 |
테스트 | |
IEC 61000-4-3 전자기 적합성(EMC) - 파트 4-3: 테스트 및 측정 기술 - 방사, 무선 주파수, | |
전자기장 내성 시험 | |
IEC 61000-4-4 전자기 호환성(EMC) - 파트 4-4: 테스트 및 측정 기술 - 전기적 빠른 과도 현상/버스트 | |
면역 테스트 | |
IEC 61000-4-6 전자파 적합성(EMC) - 파트 4-6: 테스트 및 측정 기술 - 전도에 대한 내성 | |
무선 주파수 필드에 의해 유도된 교란 | |
IEC 61000-4-8 전자파 적합성(EMC) - 파트 4-8: 테스트 및 측정 기술 - 전원 주파수 자기장 | |
면역 테스트 |
수관 폭발 방지 압력 전송기 기능:
