22.5mA 유도된 웨이브 레이더 준위 전송기 유압식 1.8GHz 수위 감지부 레이더

22.5mA 유도된 웨이브 레이더 준위 전송기 유압식 1.8GHz 수위 감지부 레이더

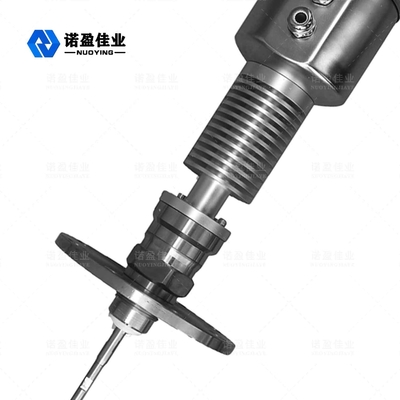

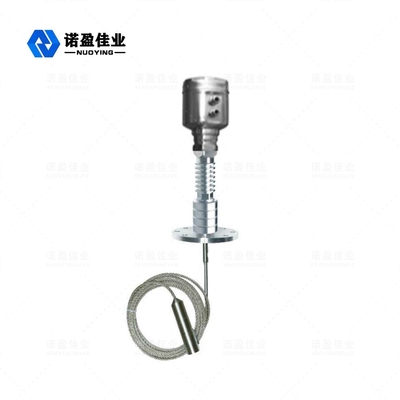

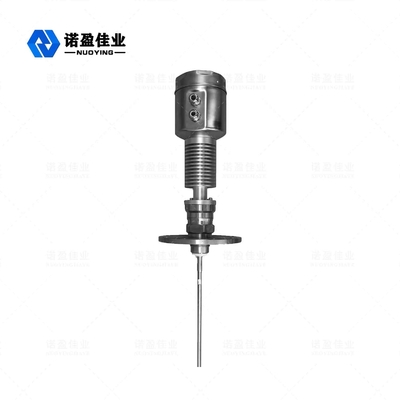

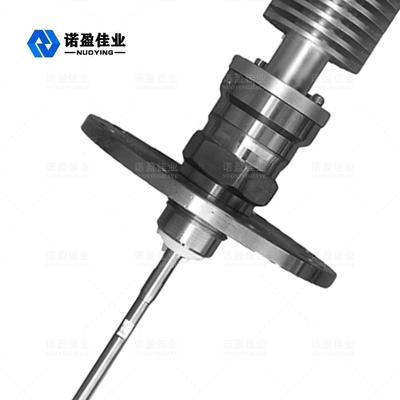

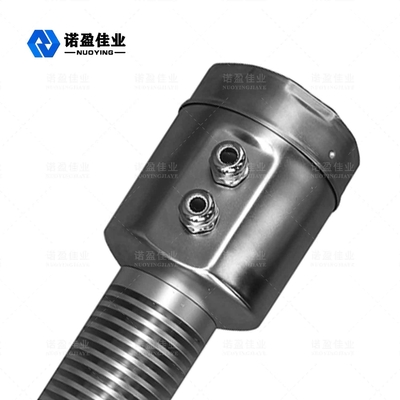

22.5mA 유도된 웨이브 레이더 준위 전송기 유압식 1.8GHz 수위 감지부 레이더 22.5mA 유도된 웨이브 레이더 준위 전송기 유압식 1.8GHz 수위 감지부 레이더 22.5mA 유도된 웨이브 레이더 준위 전송기 유압식 1.8GHz 수위 감지부 레이더 22.5mA 유도된 웨이브 레이더 준위 전송기 유압식 1.8GHz 수위 감지부 레이더 22.5mA 유도된 웨이브 레이더 준위 전송기 유압식 1.8GHz 수위 감지부 레이더

큰 이미지 :  22.5mA 유도된 웨이브 레이더 준위 전송기 유압식 1.8GHz 수위 감지부 레이더

제품 상세 정보:
원래 장소: 중국
브랜드 이름: NUOYINGJIAYE
인증: Explosion-proof certificate
모델 번호: NYRD705 (스테인레스 강)
결제 및 배송 조건:
최소 주문 수량: 1
가격: $450 to $2000
포장 세부 사항: 40cm×30cm×30cm
배달 시간: 1-3 작업 일수
지불 조건: 전신환
공급 능력: 1000 pcs/ 프리 달

22.5mA 유도된 웨이브 레이더 준위 전송기 유압식 1.8GHz 수위 감지부 레이더

설명
측정 범위: 30m 안테나 유형: 고온 종류
케이스 소재: 스테인리스 스틸 케이스 프로세스 접속: 나사산, 플랜지 (선택적),
주파수: 100MHZ-1.8GHZ 작동 온도: -40~250C
신호 출력: 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) 프로세스 압력: -0.1-4MPa, - 1~40BAR
하이 라이트:

22.5mA 유도된 웨이브 레이더 준위 전송기

,

1.8GHz 수위 감지부 레이더

,

1.8GHz 유압식 준위 전송기

NYRD705 (스테인레스 강) 1.8GHz 피유도파 레이더 액면계

NYRD705 스테인레스 강 고온과 압력은 1.8GHz 유도된 웨이브 레이더 액면계 준위 전송기를 타이핑합니다

유도된 웨이브 레이더 액면계는 시간 영역 레이더 (TDR)의 원리를 기반으로 한 액면계입니다. 레이더 레벨 게이지의 전자 펄스는 광속에 강철 케이블 또는 탐침을 따라 퍼집니다. 액면계의 펄스의 부분은 똑같은 경로를 따라 반향을 형성하고 펄스송신기로 돌아가기 위해 반영됩니다. 송신기와 측정된 매체의 표면 사이의 거리는 저 기간 동안 펄스의 전달 속도에 비례하고 액체 수준 높이가 산정됩니다.

레이더 액면계 기술적인 매개 변수

매개 변수

주파수 : 100MHZ-1.8GHZ

측정 범위 :-케이블 :0-30m ; 동축인 로드 :0-6m

반복성 : ± 3 밀리미터

결의안 : 1 밀리미터

샘플링 : 55 샘플 / S를 반향시키세요

응답 속도 : 0.2S (실제 사용량에 따라서)

출력 전류 신호 :4-20mA

정확도 : <0>

통신 인터페이스 하트 통신 프로토콜
프로세스 접속

G1-1/2

플랜지 DN50, DN80, DN100, DN150

프로세스 압력 -1 ~ 40 바

전원 : 24VDC (± 10%), 리플 전압 : 1Vpp

소비 전력 : 최대 22.5mA

환경적인 조건 온도 -40 C ~ +80 C
주택 보호 그레이드 IP68
폭발 수준 EXiaIICT6
계측기 전원 공급기와 신호 출력 전선 연결

2심형 쉴드된 케이블을 공유하기

케이블 엔트리 : 2 M20 × 1.5 (5일부터 9일까지 밀리미터의 더 케이블 지름)

기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!

측정 범위

22.5mA 유도된 웨이브 레이더 준위 전송기 유압식 1.8GHz 수위 감지부 레이더 0

기호 설명 :

H---- 측정 범위

L---- 빈 탱크 거리

비---- 상부에 있는 블라인드 영역

E---- 탐침과 탱크 벽 사이의 최단거리

블라인드 영역은 가장 높은 수준의 재료 표면과 측정 기준점 사이의 최단거리를 언급합니다.

최저 블라인드 영역은 정확히 측정될 수 없는 더 케이블 바닥 근처에 거리를 언급합니다.

유효 전송 거리는 최고 블라인드 영역과 최저 블라인드 영역 사이에 그 하나입니다.

기록 :단지 소재 레벨이 사이에 상부와 최저 블라인드 영역에 있을 때 소재 레벨의 믿을 만한 측정은 보증될 수 있습니까.

인스톨레이션 가이드

다음과 같은 인스톨레이션 가이드는 고체 입자와 액체의 측정을 위해 케이블과 로드 조사의 그것에 적합합니다. 동축 관형 조사는 유동적 목표에 단지 적용됩니다.

설치 위치 :

수단과 주입구로부터 멀리 있으려고 하세요.

미터는 금속제 밀폐 용기와 플라스틱 탱크를 위해 탱크 내벽에 손을 대서는 안됩니다. 만약 그것이 금속제 밀폐 용기이면, 소재 레벨 미터가 탱크의 센터에 설치되어서는 안됩니다.

그것은 저장고 지름 중 1/4에 설치하기 위해 제안됩니다.

케이블 또는 로드 타입의 탐침은 30 이하 센티미터가 아니라 탱크 벽으로부터 떨어진 거리를 두어야 합니다.

탐침 바닥은 탱크 바닥에 30 밀리미터에 대한 것이어야 합니다.

탐침은 탱크 이내에 장애물로부터 200 이하 밀리미터가 아니라 거리를 막아야 합니다.

센서가, 컨테이너의 바닥이 콘이면, 민소매 셔츠의 센터에 설치될 수 있어서 측정은 탱크 바닥으로 보내질 수 있습니다.

오른쪽 위의 사진은 주로 액위 측정을 위해 사용되는 봉형 레이다 장치 다이어그램을 보여줍니다.

레이더 액면계 일렉트릭알커넥션

◎ 공급 전압


(4 ~20)mA/HART(Two-wire)
전원 공급기와 생산 전류량 신호는 2심형 쉴드된 케이블을 공유합니다. 특별한 공급 전압 범위에 대한 기술 데이터를 언급하세요. 본질 안전 종류를 위해, 안전장벽은 전원 공급기와 도구 사이에 추가되어야 합니다.

(4~20)mA/HART(Four-wire)
전원 공급기와 전류량 신호는 분리되고 각각이 2심형 차폐 선을 사용합니다. 특별한 공급 전압 범위에 대한 기술 데이터를 언급하세요.

RS485/Modbus
전원 공급기와 모드 버스 신호는 분리되고 각각이 2심형 차폐 선을 사용합니다. 기술 데이터가 특별한 공급 전압 범위를 위해 봅니다 .
