제품 상세 정보:
|
| 측정 범위: | 30m | 안테나 유형: | 케이블 안테나 |
|---|---|---|---|
| 안테나 소재: | (선택적인) 304,316L | 실장 방식: | 플랜지 마운팅 또는 스레드 장착 |
| 보호 그레이드: | 디스플레이 계기 IP67, IP67 | 작동 온도: | -40~130C,-40~250C |
| 신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 프로세스 압력: | -0.1-4MPa, - 1~40BAR |
| 하이 라이트: | IP67 GWR 레이더 레벨 송신기,316L GWR 레이더 레벨 송신기,IP67 유도 레이더 레벨 센서 |
||

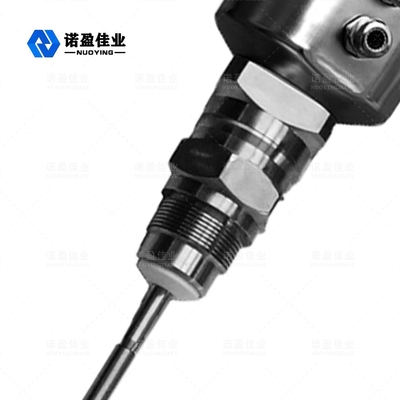

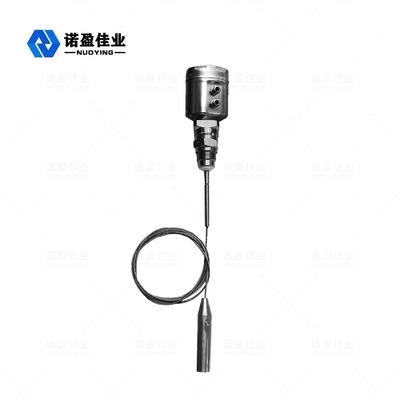

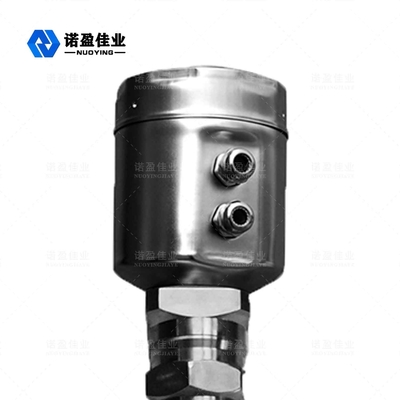

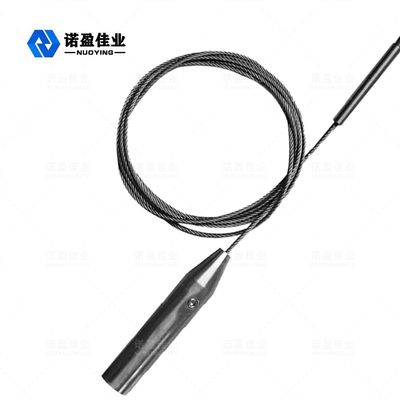

NYRD701(스테인리스 스틸) 1.8GHz 유도파 레이더 수준 미터
유도파 레이더 레벨 게이지의 기술적 이점: 액체, 입자 및 슬러리 연속 레벨 측정을 위한 레이더 레벨 게이지.레이더 레벨 미터의 측정은 매체 변화, 온도 변화, 불활성 가스 및 증기, 먼지, 거품 등의 영향을 받지 않습니다. 레이더 레벨 미터의 정확도는 1mm, 범위는 30미터, 고온 250도, 40kg 고압, 레이더 레벨 미터는 폭발 위험 지역에 적합합니다.
유도파 레이더 레벨 게이지는 TDR 원리에 기반한 일종의 레벨 게이지입니다.레벨 게이지의 전자기 펄스는 케이블이나 프로브를 따라 빛의 속도로 이동합니다.레벨 게이지 펄스의 일부가 반사되어 에코를 형성하고 동일한 경로를 따라 펄스 송신기로 돌아갑니다.송신기와 측정된 매체의 표면 사이의 거리는 해당 시간 동안 펄스의 전파 시간에 비례하고 액체 레벨의 높이가 계산됩니다.
레이더 수준 미터기술적인 모수
| 매개변수 |
주파수: 100MHZ-1.8GHZ |
| 통신 인터페이스 | HART 통신 프로토콜 |
| 프로세스 연결 |
G1-1/2 |
| 공정 압력 | -1 ~ 40bar |
| 힘 |
전원: 24VDC(± 10%), 리플 전압: 1Vpp |
| 환경 조건 | 온도 -40 ℃ ~ +80 ℃ |
| 주택 보호 등급 | IP68 |
| 폭발 수준 | EXiaIICT6 |
| 계측 전원 공급 장치 및 신호 출력 배선 연결 |
2심 차폐 케이블 공유 |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
레이더 수준 미터운영 중 원칙
Guided Wave Radar는 시간 여행의 원리를 기반으로 하는 일종의 측정 장비입니다.레이더 파동은 빛의 속도로 이동하며 그 작동 시간은 전자 부품에 의해 레벨 신호로 변환될 수 있습니다.프로브는 케이블을 따라 퍼지는 고주파 펄스를 방출하고, 펄스는 재료 표면을 만나면 반사되어 다시 미터 내부의 수신기에 수신됩니다.거리 신호는 레벨 신호로 변환됩니다.
입력
반사된 펄스 신호는 케이블을 따라 미터의 전자 회로로 다시 전도되고 마이크로프로세서는 이 신호를 처리하여 재료 표면에서 마이크로파 펄스에 의해 생성된 에코를 식별합니다.정확한 에코 신호의 인식은 지능형 소프트웨어에 의해 수행됩니다.재료 표면까지의 거리 D는 펄스의 시간 이동 T에 비례합니다.
D=C×T/2
여기서 C는 빛의 속도
빈 탱크의 거리 E를 알 때 레벨 L은 다음과 같습니다.
L=ED
산출
빈 탱크 높이 E(= 영점), 전체 탱크 높이 F(= 전체 눈금) 및 일부 적용 매개변수에 따라 설정하십시오.애플리케이션 매개변수는 4 ~ 20mA의 출력에 해당하는 측정 환경에 자동으로 기기를 적응시킵니다.
레이더 수준 미터디자인 특징
레이더 수준 미터측정 거리
다음 표는 측정 매체의 다양한 범주와 측정 거리 간의 관계를 나열합니다.
| 중간 지수 | DK(ε) | 고체 입자 | 액체 | 측정 범위 |
| 1 | 1.4… 1.6 | －응축 가스, 예: N2CO2 | 3m(동축 로드 프로브만 참조) | |
| 2 | 1.6…1.9 |
－플라스틱 벨트 입자 |
－액화석유가스(예: 프로판) |
25m |
| 삼 | 1.9… 2.5 | －일반 시멘트, 석고 | －광유, 연료 | 30m |
| 4 | 2.5…4 |
－곡물,종자 |
－벤젠, 스티렌, 톨루엔 |
30m |
| 5 | 4…7 |
－젖은 돌, 광석 |
- 클로로벤젠, 클로로포름 |
30m |
| 6 | >7 |
- 금속 분말 |
- 수성 액체 |
30m |
