제품 상세 정보:
|
| 측정 범위: | 6m | 전원 공급기: | 24VDC (±Power 30%) |
|---|---|---|---|
| 안테나 유형: | 도파관 튜브 안테나 | 프로세스 접속: | 나사산, 플랜지 (선택적), |
| 보호 그레이드: | 디스플레이 계기 IP67, IP67 | 작동 온도: | -40~130C |
| 신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 프로세스 압력: | - 10~40bar |

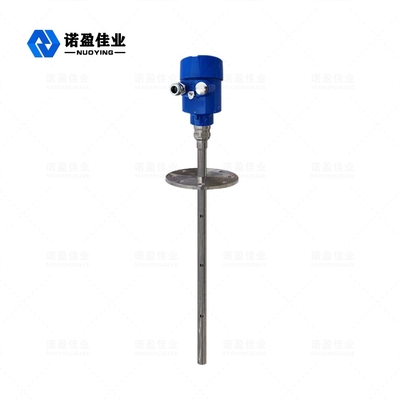

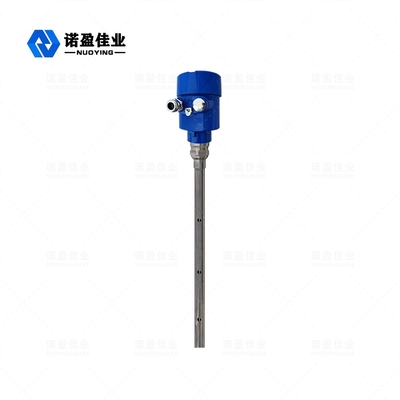

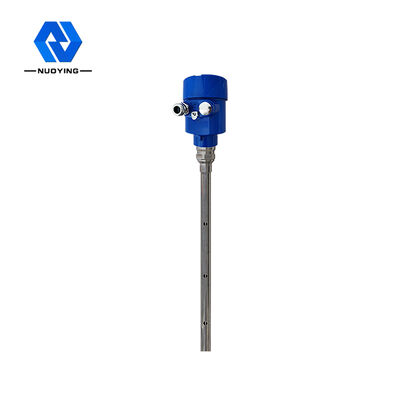

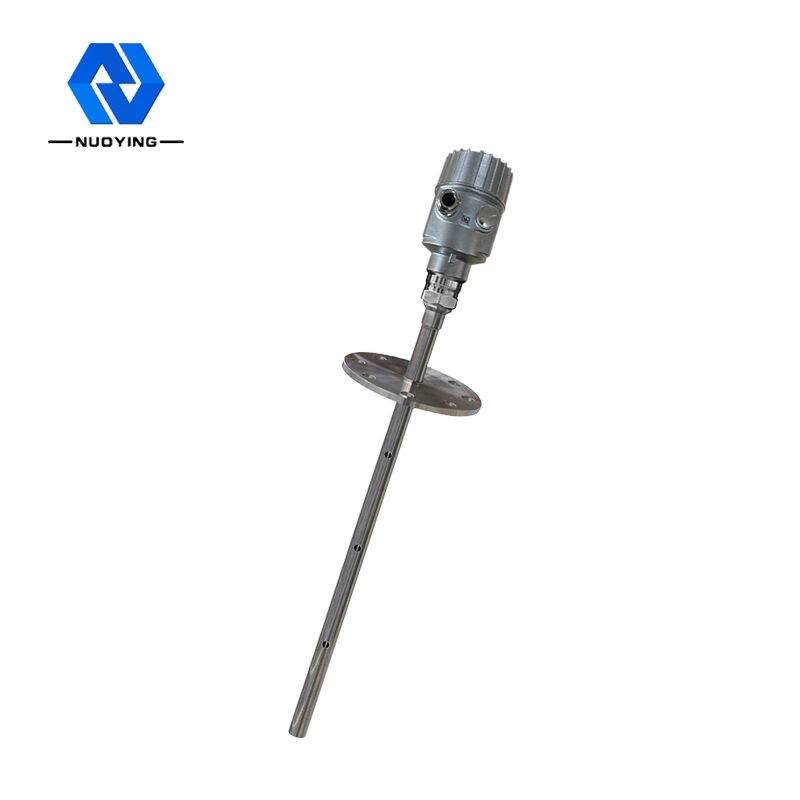

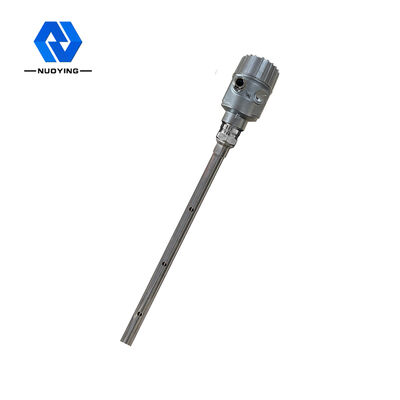

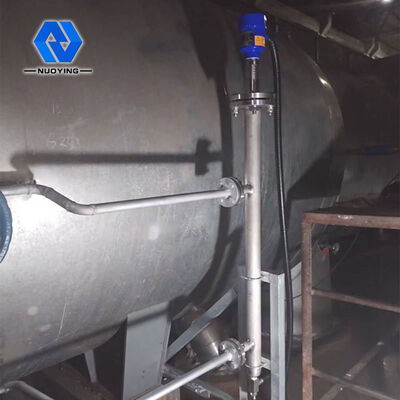

NYRD7041.8GHz 유도파 레이더 수준 미터
유도파 레이더 레벨 미터는 시간 영역 반사(TDR) 원리에 기반한 레벨 미터입니다.레이더 레벨 게이지의 전자기 펄스는 강철 케이블이나 프로브를 따라 빛의 속도로 전파됩니다.레벨 미터의 펄스 일부가 반사되어 에코를 형성하고 동일한 경로를 따라 펄스 송신기로 돌아갑니다.송신기와 측정된 매체의 표면 사이의 거리는 해당 기간 동안 펄스의 전파 시간에 비례하고 액면 높이가 계산됩니다.
레이더 수준 미터기술적인 모수
| 일반적인 응용 | 액체, 분말, 고체 입자, 부식성 매체 |
| 안테나 재료 | 플렉시블 케이블/304/PTFE(옵션) |
| 측정 범위 | 6m |
| 정확성 | ±1mm |
| 전원 공급 장치 | 24VDC(2선식, 4선식) |
| 중간 온도 | -40~+130℃, -40~+250℃ |
| 압력 | -0.1~4.0MPa |
| 프로세스 연결 | 스레드, 플랜지(옵션) |
| 보호 등급 | IP67 |
| 방폭 등급 | 엑시아ⅡCT6(옵션) |
| 신호 출력 | 4...20mA/HART/RS485/모드버스... |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
레이더 수준 미터운영 중 원칙
유도파 레이더에서 방출된 고주파 마이크로파 펄스는 검출 부품(강선 또는 강철봉)을 따라 전파되고, 측정 매체와 만나면 유전율의 급격한 변화로 인해 반사를 일으켜 일부 펄스 에너지가 다시 반사됩니다.전송된 펄스와 반사된 펄스 사이의 시간 간격은 측정된 매질의 거리에 비례합니다.

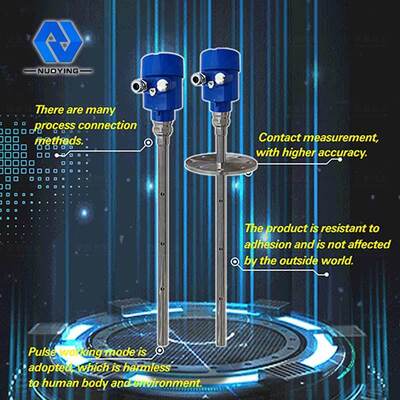

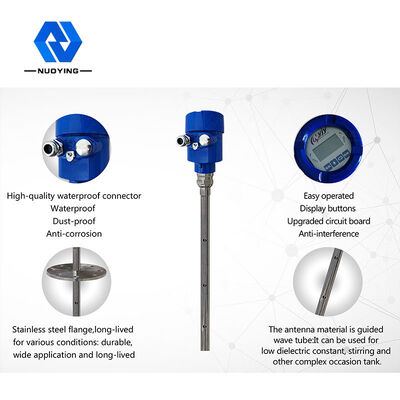

레이더 수준 미터디자인 특징
◎ 유도파 레이더 레벨 미터는 고급 마이크로파 처리 기술과 고유한 Echo Discovery 에코 처리 기술, 접촉 측정, 높은 측정 정확도 및 보다 정확한 측정을 채택합니다.동시에 유도파 레이더는 접착에 강하고 중온 및 접착과 같은 외부 환경의 영향을 받지 않습니다.
◎ 70X 시리즈 유도파 레이더 레벨 게이지는 다양한 공정 연결 방법 및 감지 구성 요소 유형으로 인해 다양한 복잡한 작업 조건 및 응용 분야에 적합합니다.예: 고온, 고압 및 작은 유전 상수 매체.
◎ 펄스 작동 방식을 사용하여 매우 낮은 방출 전력을 가지며 다양한 금속 및 비금속에 설치 가능
인체와 환경에 무해한 용기.
레이더 수준 미터전기 연결
◎ 공급 전압
(4 ~20)mA/HART(2선식)
전원 공급 장치와 출력 전류 신호는 2심 차폐 케이블을 공유합니다.특정 공급 전압 범위는 기술 데이터를 참조하십시오.본질 안전 유형의 경우 전원 공급 장치와 기기 사이에 안전 장벽을 추가해야 합니다.
(4~20)mA/HART(4선식)
전원 공급 장치와 전류 신호가 분리되어 있으며 각각 2심 차폐선을 사용합니다.특정 공급 전압 범위는 기술 데이터를 참조하십시오.
RS485/모드버스
전원 공급 장치와 Modbus 신호가 분리되어 있으며 각각 2심 차폐선을 사용합니다.특정 공급 전압 범위는 기술 데이터를 참조하십시오.
◎ 연결 방법
