제품 상세 정보:
|
| 애플리케이션: | 온도, 압력 및 약간 부식성 액체 | 측정 범위: | 30m |
|---|---|---|---|
| 안테나 소재: | 316L | 정확도: | ±3mm |
| 매체 온도: | -40C-250C | 프로세스 압력: | -0.1 4.옴파 |
| 전원 공급기: | 24VDC (이회선, 4개 라인) | 프로세스 접속: | 지원, 플랜지 |

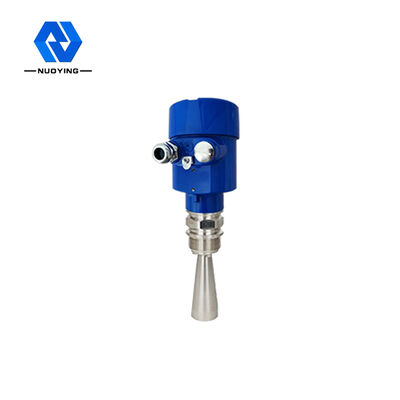

26GHz NYRD-806 레이더 준위 전송기
레이더 준위 전송기 제품 소개
레이더 액면계 NYR D80X 연속 센서는 80 미터의 최대 측정 거리와 26Hz 고주파 레이더 레벨 측정 기구입니다. 안테나는 더욱 최적화되고 반응 케틀, 단단한 저장으로서 그와 같은 약간의 복잡한 측정 조건을 기구가 사용된 fbr일 수 있도록 새로운 빠른 마이크로프로세서가 더 높은 비율 신호 분석 공정을 수행할 수 있습니다.
레이더 준위 전송기 기술적인 매개 변수
| 모델 | NYRD-806 |
| 애플리케이션 | 온도와 압력과 조금 부식성 액체 |
| 측정 범위 | 30m |
| 안테나 소재 | 316L |
| 정확도 | ±3mm |
| 매체 온도 | 40C-250C |
| 프로세스 압력 | 0.1 4. 0.1 4.옴파 |
| 전원 공급기 | 24VDC (이회선, 4개 라인) |
| 프로세스 접속 | 지원, 플랜지 |
| 보호 그레이드 | IP67 |
| 주파수 범위 | 26GHz |
| 방폭 등급 | 엑스아 II Ｃ T6 Ga/ 엑스드 ia IIC T6 Gb |
| 신호 출력 | 4... 20mA/HART (두 / 4) RS485/Modbus... |
| 팩터리 수 | 프로세스 온도 |
| NYRD | 1 -40 +100' Ｃ |
| 제품 모델 | 2 -40 +130' Ｃ |
| 805 범위 10m | 3 -40 +250' Ｃ |
| 806 range30m | 4 -40 +400' Ｃ |
| 807 range20m | Ｙ 특별한 커스텀 타입 |
| 808 range70m | 프로세스 압력 |
| 809 range35m | 1 -0.1 +0.3MPa |
| 810 range80m | 2 -0.1 +2.0MPa |
| -86 range20m | 3 - 0.1~+4.0MPa |
| -87 range35m | Ｙ 특별한 커스텀 타입 |
| -sl range30m,80m | 봉합 |
| -PB range40m | Ｙ 바이톤 |
| -SD range40m | Ｋ 칼레즈 |
| -TJ range40m | Ｙ 특별한 커스텀 타입 |
| 안테나 / 사이즈 / 재료 | 샐 material/ 보호 |
| 반죽 안테나 / 봉인한 호른 / PTFE | Aluminum/IP67 |
| 비 트럼펫 안테나 / 46 밀리미터 / 316L | Ｄ 알루미늄 (이중 챔버) /IP67 Ｓ SS 304/IP68 |
| Ｃ 트럼펫 안테나 / 76 밀리미터 / 316L | Ｙ 특별한 커스텀 타입 |
| Ｄ 트럼펫 안테나 / 96 밀리미터 / 316L | 방폭 등급 |
| Ｅ 트럼펫 안테나 121 mm/316L | Ｐ 표준 |
| Ｆ 기울인 안테나 / 242 밀리미터 316L | Ｌ 엑스아 IICT6 |
| Ｐ 평면형 안테나 / PTFE | Ｇ Exd[ia] IICT6 |
| Ｓ 비말 안테나 / PTFE | Ｙ 특별한 커스텀 타입 |
| Ｒ 로드 안테나 / 봉인한 호른 / PFA | 전기 인터페이스 |
| Ｙ 특별한 커스텀 타입 | Ｍ M20X1. 5 |
| 프로세스 컨트롤 | 엔 1/2 " NPT |
| 나사접속 : G1%A | Ｙ 특별한 커스텀 타입 |
| 비 플랜지 연결 : DN50 | 디스플레이 |
| Ｃ 플랜지 연결 : DN80 | 벨트 |
| Ｄ 플랜지 연결 : DN100 | Ｘ 없이 |
| Ｅ 플랜지 연결 : DN 150 | (유닛을 울렸습니다 : 센티미터) |
| Ｆ 유니버셜 플랜지 연결 | Ｘ |
| Ｇ 클램핑하 설치 | |
| Ｈ 부목 설치 | |
| Ｙ 특별한 커스텀 타입 | |
| 생산 / 공급 전력 | |
| 2 4~20mA/24VDC 2가닥 도선 | |
| 3 4~20mA/24VDC/Hart 2가닥 도선 | |
| 4 420mA/220VAC/Hart 사선용 | |
| 5 RS485/Modbus |
기록 : 요구가 있는 즉시 맞춤화됩니다
원리를 운영하는 레이더 준위 전송기
레이더 수준 안테나는 안테나 동안 내내 좁은 마이크로파 펄스를 분사하고, 그것을 전합니다. 펄스가 측정되어 매체의 표면을 접촉한 후, 자동적으로 물체 위치 신호 (펄스 전파 속도가 극단적으로 빠르기 때문에, 그것이 목표에 도달하기 위해 전자파를 생각하고 수신기에게 회고한 시간이 거의 인스탄타네오우스.입니다) 측정 기부 표면으로 변환된 전자 회로 부품으로 신호를 전송하면서, 그것은 뒤로 반영되고 다시 안테나 시스템에 의해 받아들여집니다 : 스레드 바닥 또는 플랜지 커버
기록 : 최고 수준이 측정 블라인드 영역 (수치에서 지역 Ｄ)에 들어갈 수 없다는 것을 보증하기 위한 사용 레이더 목표 타이밍
레이더 준위 전송기 설계 특성
