제품 상세 정보:
|
| 측정 범위: | 0~6m | 재료: | 304,316L(optional) |
|---|---|---|---|
| 프로세스 접속: | (선택적인) 플랜지 설치 | 보호 그레이드: | 디스플레이 계기 IP67, IP67 |
| 작동 온도: | -40~130C,-50~350C | 프로세스 압력: | 아트모스페릭 pressure,0-16MPa |
| 방폭 등급: | (선택적인) 엑스아 IICT6 | 분화율: | ±lmm |
| 하이 라이트: | 플레이트 마그네틱 레벨 트랜스미터,마그네틱 레벨 트랜스미터 6m,220VAC 1A 마그네틱 플로트 레벨 표시기 |
||

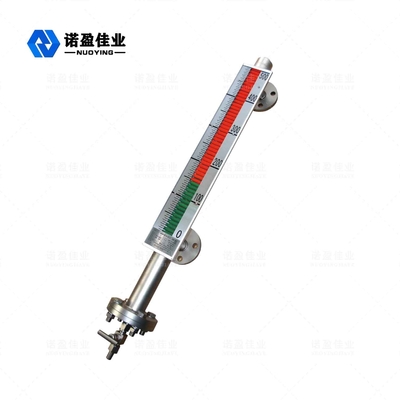

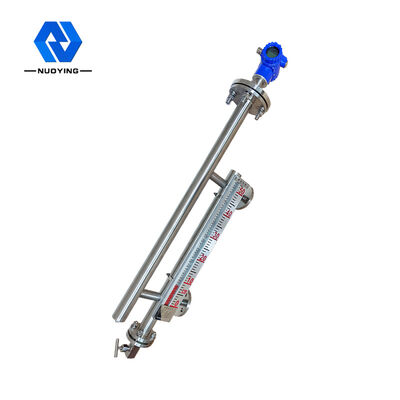

마그네틱 플레이트 레벨 미터
마그네틱 플레이트수준 미터운영 중 원칙

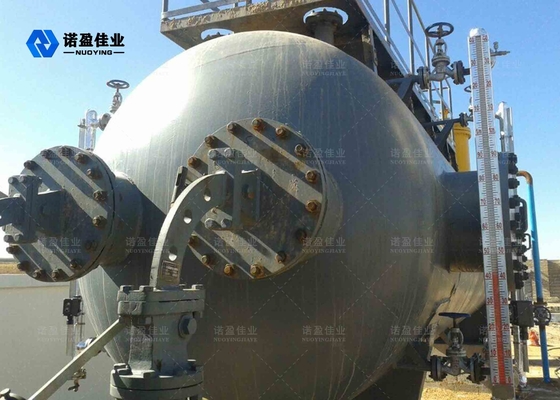

마그네틱 플레이트 레벨 미터는 모든 종류의 타워, 탱크, 구형 컨테이너 및 보일러 등의 중간 액체 레벨 감지에 사용할 수 있습니다.마그네틱 플립 플레이트 레벨 게이지는 높은 밀봉, 누출 방지 및 고온, 고압 및 내식성에 사용할 수 있습니다.
자력계에는 플로팅 볼을 고정하는 챔버(측정 튜브 또는 본체 튜브라고 함)가 있으며 공동은 플랜지 또는 기타 적절한 연결로 용기에 연결됩니다.커넥터의 원리에 따르면 컨테이너의 액면이 변경되면 캐비티의 액면이 컨테이너의 액면과 같으므로 챔버의 플로팅 볼이 위아래로 구동되고 용기의 액체 레벨의 상승 및 하강에 따라 위아래로 움직입니다.이 시점에서 우리는 액체 레벨을 볼 수 없으므로 공동 외부에 자기 기둥 플립 디스플레이가 있습니다.
플로팅 볼 침하액과 플로팅부 사이의 접합부에 영구자석강을 설치하고, 측정용기의 액면이 상승 및 하강할 때 액면계 본체관의 자기 플로트도 함께 상승합니다.플로트의 영구 자석 강철은 자기 커플링에 의해 자기 기둥 표시기로 전달되어 빨간색과 흰색 롤러를 180° 뒤집습니다.수위가 상승하면 플립 컬럼이 흰색에서 빨간색으로 바뀌고 수위가 떨어지면 플립 컬럼이 빨간색에서 흰색으로 바뀝니다.표시기의 빨간색과 흰색 접점은 용기 내부의 실제 액면 높이이므로 액면의 명확한 표시를 실현합니다.
마그네틱 플레이트수준미터기술적인 모수
| 측정 범위 | 0~6분 |
| 측정 정확도 | ±3mm |
| 중간 밀도 | 0.425g/cm3 |
| 밀도차 | 0.1g/cm3 |
| 중간 점도 | W 0.4Pa.S |
| 제어 출력 | 220VAC, 1A |
| 전송 출력 | 4~20mA (전원 24VDC) |
| 공정 온도 | -50 ~ 350 °C |
| 공정 압력 | 0~16MPa |
| 분화율 | ±1mm |
| 프로세스 연결 | 플랜지 설치(선택 사항) |
| 보호 등급 | IP67 |
| 방폭 등급: | 엑시아 IICT6(옵션) |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
마그네틱 플레이트 수준 미터디자인 특징
◎간단한 구조, 견고하고 안정적인 작동
◎장면 표시 눈금이 선명하여 읽기 쉽습니다.
◎부식성, 가연성, 독성, 고온, 교반 및 오염된 것으로 측정 및 표시될 수 있는 액체 수준
◎여러 설치 형태, 여러 연결 형태 선택 가능
◎설계 압력 범위는 완전 진공에서 10MPA까지입니다.
◎설계 온도 범위-160 ~450 °C.
◎ 특수 압력 및 온도에 대한 전문적인 디자인.
마그네틱 플레이트수준미터 설치 요구 사항
마그네틱 플레이트수준미터 적용 분야
마그네틱 플레이트 레벨 미터는 화학, 석유 및 기타 산업 장비의 용기에 액체 레벨 표시에 적합합니다.마그네틱 플립 플레이트 액체 레벨 미터를 추가하여 액체 레벨 미터를 설치할 수 있으며 액체 레벨을 열고 끌 수 있어 신호 원격 전송을 계속할 수 있으며 플로트 볼은 고온, 고압, 저밀도, 티타늄, 316L PTFE 등과 같은 다양한 재료 선택. 제품이 모든 수준의 현장 측정 요구 사항에 적합한지 확인합니다.현재 자력계는 오일, 화학, 야금, 전력, 식품, 제약, 제지 및 기타 액체 레벨 측정 및 제어 산업에서 널리 사용되었습니다.
