| 브랜드 이름: | NUOYING |
| 모델 번호: | NYCSUL-501 |
| 모크: | 1pcs |
| 가격: | $55 to $95/pcs |
| 지불 조건: | T/T |
| 공급 능력: | 한달에 1000PCS |

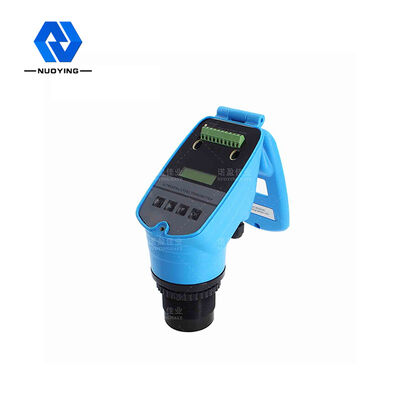

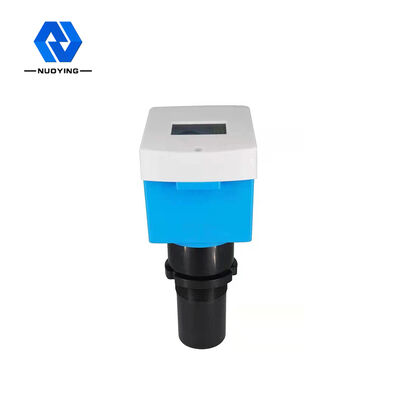

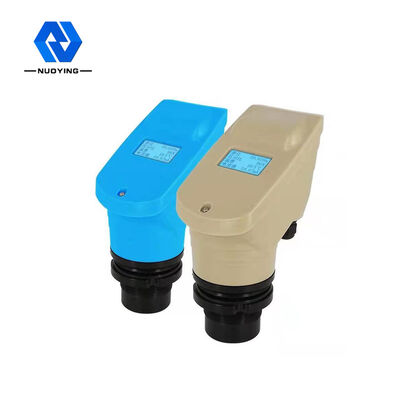

24VDC 전원 비접촉식 수조 계량기 초음파 센서 공정 연결 나사, 플랜지(선택 사항) 설정 출력 상한 설정, 하한 설정
작동 원리고감도 NYCSUL 초음파 레벨 게이지 알람 설정 임의 지점
초음파 레벨 게이지의 작동 원리는 초음파 트랜스듀서(프로브)가 측정 대상 물질(재료)의 표면에 도달하면 고주파 펄스 음파를 방출하고 반사되어 되돌아오는 것입니다. 반사된 에코는 트랜스듀서에 의해 수신되어 전기 신호로 변환됩니다. 음파의 전파 시간은 음파와 물체 표면까지의 거리에 비례합니다. 음파 전송 거리 S, 음속 C, 음파 전송 시간 T의 관계는 공식으로 표현할 수 있습니다: S=C×T/2.
전송된 초음파 펄스는 특정 폭을 가지므로, 트랜스듀서에 가까운 작은 영역의 반사파는 전송파와 중첩되어 식별할 수 없고 거리 값을 측정할 수 없습니다. 이 영역을 측정 데드 존이라고 합니다. 데드 존의 크기는 초음파 레벨 미터의 모델과 관련이 있습니다.
프로브 부분이 초음파를 방출하고, 초음파는 공기와 밀도 차이가 큰 매질과 만나면 반사되며, 반사파는 프로브 부분에 의해 수신됩니다. 프로브에서 액체(물체) 표면까지의 거리는 초음파가 통과한 시간에 비례합니다: 거리 [m] = 시간 x 음속/2 [m]
설계 특징고감도 NYCSUL 초음파 레벨 게이지 알람 설정 임의 지점
합리적인 설계, 우수한 성능, 간단한 구조, 편리한 설치 등
초음파에 소각도 프로브를 채택하여 전송 전력이 크고 감도가 높습니다
상하한 설정 및 임의 지점 알람 설정으로 연속 액체 측정 및 액위 제어에 사용할 수 있습니다
기술 매개변수고감도 NYCSUL 초음파 레벨 게이지 알람 설정 임의 지점
| Typical 응용 | 액체(교반, 거품, 휘발 등 없음) |
| 제품 모델 | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| 프로브 유형 | 본체, 분리형 본체, 방폭, 부식 방지, 부식 방지 및 방폭 |
| 안테나 재질 | PP, PVC, PTFE, 304 |
| 측정 범위 | 0~ 20M(일체형), 0~40m(분리형), |
| 측정 정확도 | <0.25%(범위<20 m), <0.5% (range>20m) |
| 공정 온도 | 3M, 20M(깊은 우물은 수백 미터 측정 가능, 맞춤 제작도 가능) |
| 측정 정확도 | 0.05% ~ 0.1% F. S |
| 공정 온도 | -20~+70C |
| 공정 압력 | -0.1 ~=0.1 MPa, (대기압) |
| 전기 인터페이스 | M20×1.5, ½"NPT |
| 보호 등급 | IP65, IP67, IP68(선택 사항) |
| 공정 연결 | 공정 연결 |
| 디스플레이 모드 | 액위, 거리(공기 높이) |
| 출력 설정 | 상한 설정, 하한 설정 |
| 신호 출력 | 4... 20mA/ HART/ RS485/Modbus. . . |
| 보호 등급 | IP65, IP67, IP68(선택 사항) |
| 방폭 등급 | Exia II CT6 Ga, Exd II CT6 Gb(자세한 내용은 인증서 참조) |
※참고: 사용자의 특정 요구 사항에 따라 제품을 맞춤 제작할 수 있습니다.
