제품 상세 정보:
|
| 측정 범위: | 0-10m | 주파수 범위: | 40KHz、100KHz |
|---|---|---|---|
| 폭발 -프로오브그라데: | ExiaIICT6 Ga | 보호 클래스: | IP65,IP67 |
| 디스플레이: | LCD | 출력에서 설정하기: | 상한 설정, 하한 설정 |
| 화면 표시 방식: | 액위, 거리 (비어 있는 높이) | 프로세스 온도: | -20~+70C |
| 하이 라이트: | IP65 초음파 레벨 변환기,초음파 레벨 변환기 지능화,IP65 초음파 오일 탱크 레벨 센서 |
||

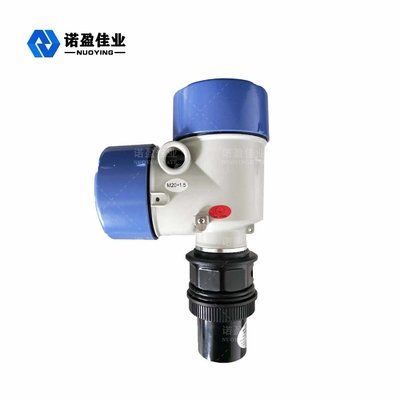

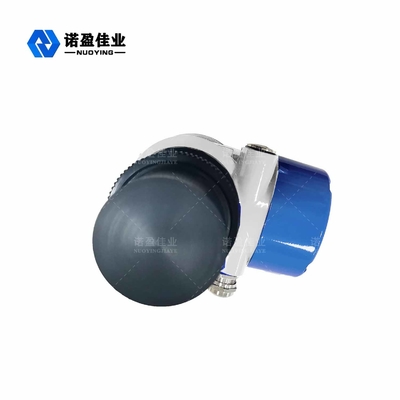

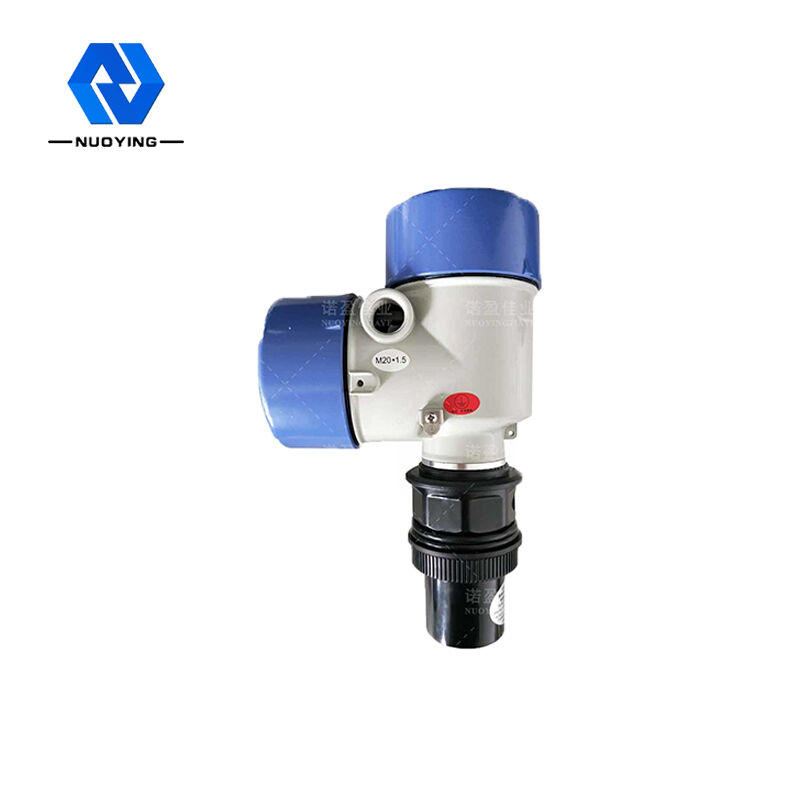

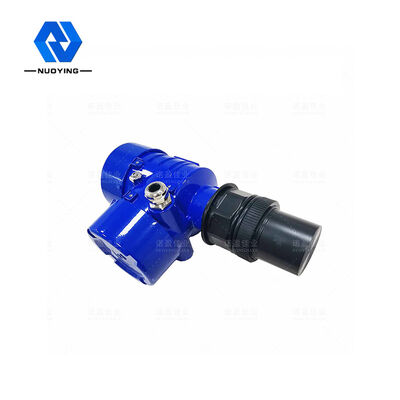

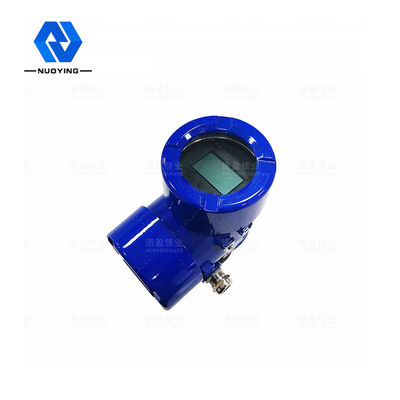

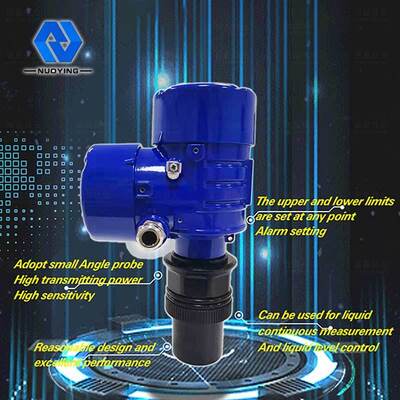

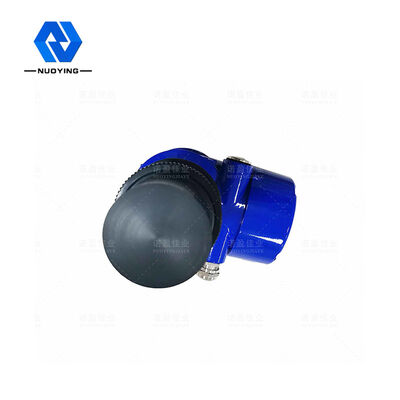

초음파 레벨 송신기
초음파 레벨 미터는 마이크로 프로세서로 제어되는 디지털 레벨 미터입니다.센서(트랜스듀서)에 의한 초음파 펄스의 측정에 있어서 동일한 센서가 수신한 액면반사 후의 음파는 압전결정에 의해 전기적 신호로 변환되고, 송신과 수신 사이의 음파에 의해 센서를 계산하여 액체 표면에서 측정된 거리.비접촉 측정을 사용하기 때문에 측정 매체는 거의 무제한이며 다양한 액체 및 고체 재료 높이 측정에 널리 사용할 수 있습니다.
초음파 레벨 송신기기술적인 모수
| 일반적인 응용 | 액체 레벨 측정 |
| 주파수 범위 | 40kHz,100kHz |
| 프로브 유형 | 통합 |
| 프로브 재료 | PP/PVC/PTFE/304(옵션) |
| 측정 범위 | 0~20m |
| 측정 정확도 | ＜0.25%(범위＜20m) |
| 측정 각도 | 10° |
| 전원 공급 장치 | 24VDC,220VAC |
| 공정 온도 | (-20-70℃) |
| 공정 압력 | 정상 압력 |
| 프로세스 연결 | 나사, 플랜지, 브래킷 장착(옵션) |
| 신호 출력 | 4...20mA/HART/RS485... |
| 디스플레이 모드 | 액체 레벨, 거리(빈 높이) |
| 설정 출력 | 상한 설정, 하한 설정 |
| 표시하다 | LCD |
| 쉘 소재 | 폴리프로필렌/알루미늄 |
| 보호 등급 | IP65, IP67 |
| 방폭 등급 | 엑시아ⅡCT6 가 |
참고: 주문형 맞춤
초음파 레벨 송신기설치 원리
초음파 수위계를 설치할 때는 초음파 수위계의 사각지대를 고려해야 합니다.블라인드 영역으로 액체 레벨이 있을 때 초음파 레벨 미터는 액체 레벨을 측정할 수 없으므로 초음파 레벨 미터의 범위를 결정할 때 50cm 여백을 따로 설정해야 합니다. 설치, 프로브는 최고 레벨보다 약 50cm 높아야 합니다. .이러한 방식으로 액체 레벨의 정확한 모니터링과 초음파 레벨 미터의 안전성을 보장할 수 있습니다.
실제 사용시에는 부적절한 설치로 인해 액위계가 완전히 물에 잠기게 되어 액면계가 완전히 파손되어 측정액의 최고 액위값을 고려할 필요가 있습니다.
기계 설치는 다음 사항에 주의해야 합니다. 설치가 테스트 표면에 수직이어야 할 때 물체의 거품 특성을 측정하는 데 사용을 피하고 거리 측정 표면 거리에 설치를 피하십시오. 제품과 함께 표준), 빔은 차단 재료가 관개 및 용기 벽과 만나지 않도록 고려되어야 하며, 벌크 고체의 감지는 프로브 위치를 조정하고 측정 오류를 줄여야 합니다.
