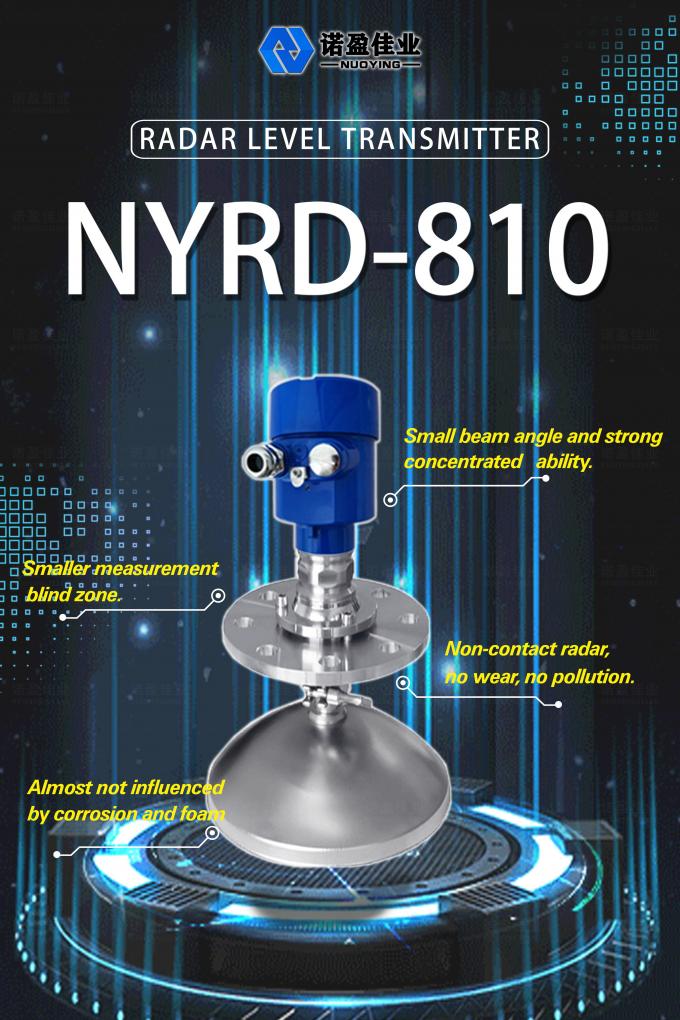

NYRD-810 제품 개요
제품 설명
레이더 레벨 미터 NYRD80X 시리즈 센서는 최대 측정 거리가 80m인 26GHz 고주파 레이더 레벨 측정 도구입니다. 안테나는 추가로 최적화되어 있습니다.그리고 새로운 빠른 마이크로 프로세서는 더 높은 속도 신호 분석과 처리를 수행 할 수 있습니다, 그 도구는 반응 체틀, 고체 칸 및 일부 복잡한 측정 조건에서 사용할 수 있습니다.
26GHz NYRD810 레이더 레벨 미터의 작동 원리
레이더 객체 위치 안테나는 안테나를 통해 아래로 전송되는 좁은 마이크로파 펄스를 방출합니다.물결이 측정 매체의 표면을 만지면 반사되고 다시 안테나 시스템에 수신됩니다. 신호는전자 회로 부분으로 전송되고 자동으로 객체 수준 신호로 변환됩니다.전자기파가 목표물에 도달하고 수신기에 반사하는 시간은 거의 즉각적입니다.)
측정 기준: 회전형 바닥 표면 또는 플랜지의 밀폐 표면
레이더 레벨 타이밍을 사용할 때, 가장 높은 물질 레벨이 측정 실명 영역에 들어갈 수 없도록 확인하십시오.
제품 매개 변수

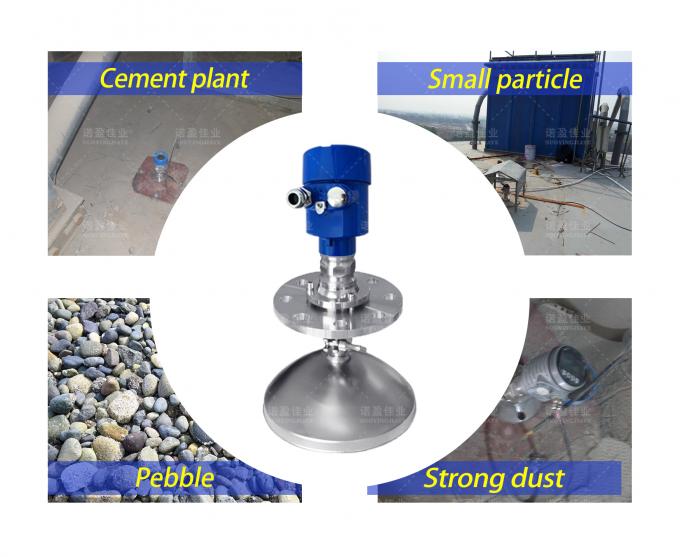

전형적인 응용
강한 먼지, 큰 고체
안테나 재료
PTFE
측정 범위
20m
프로세스 연결
스레드, 플랜지 (선택)
공정 온도
-40~+130°C
프로세스 압력
-0.1~0.3MPa
전원 공급
24VDC
정확성
<0.1%F.S
보호 수준
IP67
레이더 레벨 미터의 껍질 구조의 차원 (단위: mm)
레이더 레벨 미터에는 두 가지 종류가 있습니다. 하나는 주름 알루미늄 껍질이고 다른 하나는 스테인리스 스틸 케이스입니다. 고객 요구 사항과 현장 상태
