| 브랜드 이름: | NUOYING |
| 모델 번호: | 닐 |
| 모크: | 1pcs |
| 가격: | $150~$850/pcs |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 500 PCS (개인휴대통신) / |

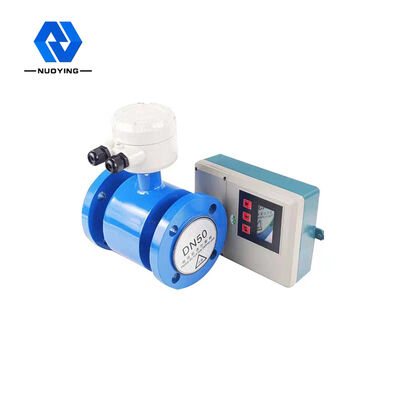

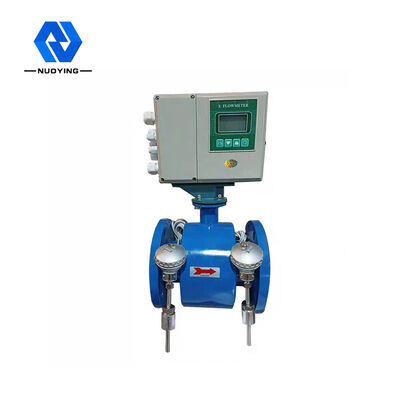

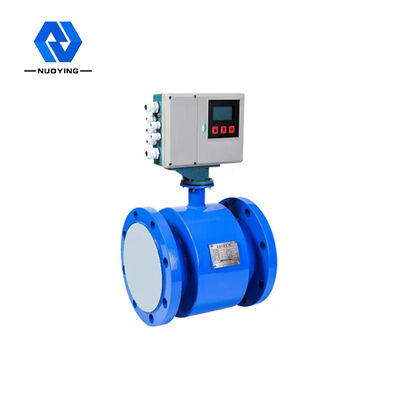

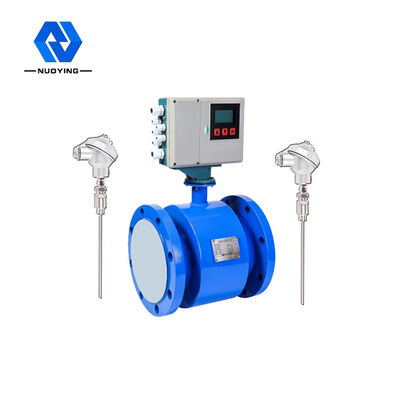

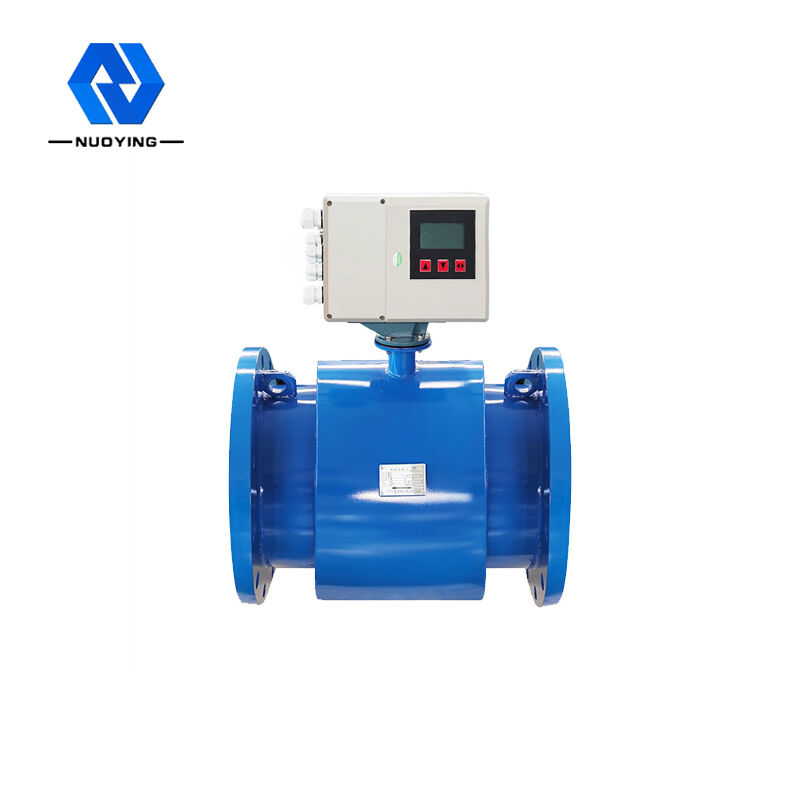

NYLL-CH 전자기 열량계아르 자형
NYLL-CH 전자기 열 측정기는 유량, 냉기 및 열을 직접 측정할 수 있는 지능형 건물 분산 에너지 및 열 교환 스테이션의 특수 적용을 위해 설계되었습니다. 추가적인 유량 적산계와 Pt1000이 필요하지 않습니다. 저렴한 비용으로 설치가 쉽습니다. 전자기유량센서는 열전달 유체의 유량을 감지하기 위한 전자기 열량계로 사용되며 고정밀도, 넓은 적용범위, 편리하고 간단한 온라인 교정 등의 특징을 가지고 있습니다.
NYLL-CH 전자기 열량계아르 자형기술적인 매개변수
|
기준 공칭 직경 유량 범위 정확성 중간 전도성 |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0.5-10m/s ±0.5%R, ±1%R(DN200 미만) 이론값 ≥5uS/cm, 실제 사용 값 ≥30uS/cm. |
|||
| 공칭 압력 | 표준 1.0MPa | 옵션1.6MPa | 옵션 2.5MPa | 옵션 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| 주변 온도 |
감지기 일체형 |
0℃~+80℃~25℃~+120℃~+70~+250℃ -10℃ - +55℃ |
||
|
최고 매체 온도 |
일체형 | +80℃ | ||
|
분리형 |
네오프렌 안감(CR) | +80℃ | ||
| 실리콘 고무(FVMQ) | -20-+250℃ | |||
|
PTFE(PFA) PTFE 라이닝(F4) 폴리플루오로에틸렌 프로필렌 라이닝(F46) |
+80℃或+120℃ | |||
|
출력 신호 케이블 포트 크기 전원 전압 소비 전력 통신 모드 신호전극 및 접지전극재료 전극형태 전극번호 연결플랜지 연결플랜지 |
4 -20mA; 펄스/주파수 2kHz(기본값), SKHz(최대): M20*1. 5(표준 나일론 방수 조인트, 옵션 방폭 금속 조인트) 110/220VAC(100-240VAC), 50Hz/60Hz; 24VDC ±10% 20W 이하 RS -485, 표준 MODBUS 지원 - RTU 프로토콜, HART 프로토콜, GPRS 스테인레스 스틸 316L, Hastelloy C, Hastelloy B, 티타늄, 탄탈륨, 백금 내부 삽입형, 외부 삽입형 전극 맞춤 제작 필요 표준 3~4전극(측정전극 2개, 접지전극 1개), 구경별로 구성 국가 표준 GB9119에 부합(사용자 요구 사항에 따라 맞춤 설정 가능) 국가 표준 GB9119에 맞춰(사용자 요구 사항에 따라 맞춤 설정 가능) |
|||
| 접지 링 재질 | 스테인레스 스틸, 몰리브덴 함유 스테인레스 스틸 | |||
| DN15-DN450 | 스테인리스강 lCr18Ni9Ti(일반 오스테나이트계 스테인리스강 SUS321) | |||
| 하우징 소재 | 표준 탄소강, 스테인레스 스틸을 맞춤화해야 함 | |||
| 보호등급 | 분리형 IP68, IP65 | |||
| 일체형 IP65 | ||||
NYLL-CH 전자기 열량계아르 자형성능 매개변수
| 전원공급장치 | 220VAC/24VDC 온도 센서 Pt1000 |
| 통신 모드 | RS-485 온도 측정 정확도 ±Q1°C |
| 통신 프로토콜 | Modbus-RTUBACnet 중간 온도 2-180°C |
| 최대 통신 거리 | 400m 온도차 범위 2K-80K |
| 정확도 등급 | 2등급 데이터 저장 18개월 동안의 이력 데이터 |
| 설치 위치 | 입구 파이프, 리턴 파이프는 선택 사항입니다. 주변 온도 -10°C-60°C |
NYLL-CH 전자기 열량계아르 자형 작동 원리
열원으로부터 공급된 온수(냉수)는 열교환 시스템(라디에이터, 이들로 구성된 열교환기 복합 시스템)으로 유입되어 더 높은(낮은) 온도로 유출되고, 더 낮은(더 높은) 온도로 유출됩니다. 이 과정에서 열교환을 통해 사용자에게 열이 방출되거나 흡수됩니다. (참고: 이 과정에는 난방 시스템과 냉각 시스템의 에너지 교환 과정이 포함됩니다.)
열교환 시스템에 물이 흐를 때, 유량 센서에 의해 측정된 유량과 예비 온도 센서에 의해 주어진 역류기의 온도, 그리고 물이 흐르는 시간에 따라 시스템에서 방출되거나 흡수되는 열의 양이 계산기에 계산되어 표시됩니다.
Q = ∫ q ×Δh × dτ = ∫ ρ ×qv ×Δh ×dτ
Q: 시스템에서 방출되거나 흡수되는 열의 양, Jor kWh; Qm: 열량계를 통해 흐르는 물의 질량, kg/h;
Qv;열량계를 통해 흐르는 물의 체적 유량, m3/h; P: 열량계를 통해 흐르는 물의 밀도, kg/ms;
△h: 열교환 시스템의 입구 및 출구 온도에서 물의 엔탈피 차이, J/kg;
T: 시간, h;
NYLL-CH 전자기 열량계아르 자형디자인 특징
◎ 냉열 측정 : 변환기에는 냉열을 직접 측정하는 기능이 있으며 표준 Pt1000이 2개 장착되어 있습니다. 설치를 용이하게 하고 구매 및 설치 비용을 줄이기 위해 냉간 및 열 흐름 적산기를 장착할 필요가 없습니다.
높은 신뢰성: EMC, 안전성, 고온 및 저온과 같은 엄격한 테스트를 거쳐 국가 표준 GB/T17616, GB/2423, GB/T16499보다 높습니다.
◎ 빠른 응답: 32BitMCU, 24BitADC 및 최적화된 필터링 알고리즘, 빠른 응답, 정확하고 안정적인 측정 데이터를 사용하여 장비 일치 시 측정 및 제어에 적합합니다.
◎ 접지 전극 : NONCON 특허 기술로 측정 구간에서 측정 균형을 형성하고 접지 불량으로 인한 측정 오류를 제거하여 장기간 측정 정확도를 보장합니다. 재료 및 설치 비용을 줄이기 위해 접지 링을 장착할 필요가 없습니다.
◎ 별도의 IP68 기술: 특별히 상세한 IP68 설계 기술을 사용하고, 특수 수입 IP68 실런트, 특수 IP68 케이블 및 다중 IP68 씰 설계를 사용하여 별도의 IP68 센서의 응결을 방지합니다.
◎ 높은 신호 대 잡음비: 센서는 높은 신호 대 잡음비 기술을 사용합니다. 변환기는 최소 유량 측정을 용이하게 하기 위해 저소음, 고정밀 부품 및 설계 기술을 사용합니다.
◎ 저전력 설계; 최적화된 여자 회로 설계로 기존 전자기 유량계에 비해 전력 소비가 3배 이상 감소하고 다양한 응용 분야에서 에너지 절약을 달성할 수 있습니다.
◎ 중국어 디스플레이: 중국어 디스플레이 LCD 화면을 사용하여 쉽게 이해하고 조작할 수 있습니다.
◎ 최적화된 전원 공급 장치 기술: 최적화된 전원 공급 장치 설계, 성숙하고 신뢰할 수 있는 기술, 높은 변환 효율 및 안정적인 장기 사용을 사용합니다.
◎ 빠른 배선: 빠르고 편리하며 신뢰할 수 있는 국제 최고의 브랜드 터미널 블록을 사용하여 안정적이고 신뢰할 수 있는 장기 측정을 보장합니다.
◎ 출력 신호 : 표준 RS-485, (4-20) mA, 주파수 / 펄스, 빠른 출력 응답을 갖추고 있으며 포트에는 낙뢰 보호 등의 보호 조치가 제공됩니다.
