제품 상세 정보:
|
공칭 직경: | 15~800mm | 유량 범위: | 0.5-10m/s |
---|---|---|---|
정확도: | ±0.5%R, ±1%R (아래 DN200) | 신호 출력: | 4-20mA, |
주변습도: | 5%~95% | 보호 그레이드: | IP65, 그것은 IP67까지 맞춤화될 수 있습니다 |
하이 라이트: | 4Mpa 전자기 유량 트랜스미터,전자기 유량 트랜스미터 15mm,자기 유량 표시기 800mm |

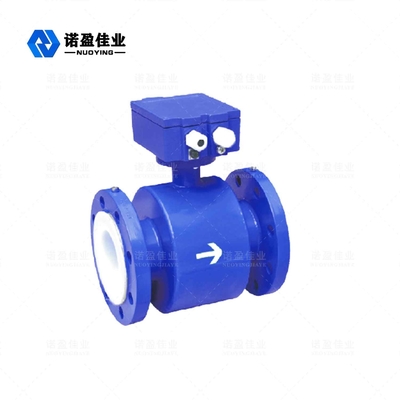

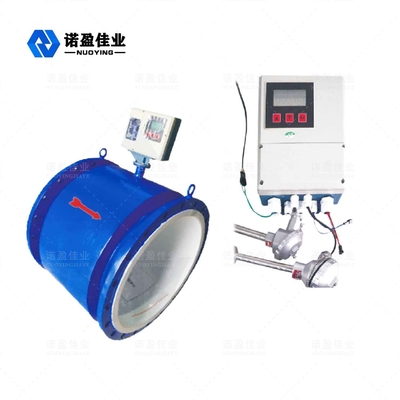

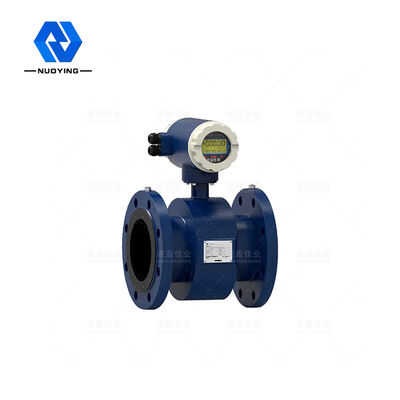

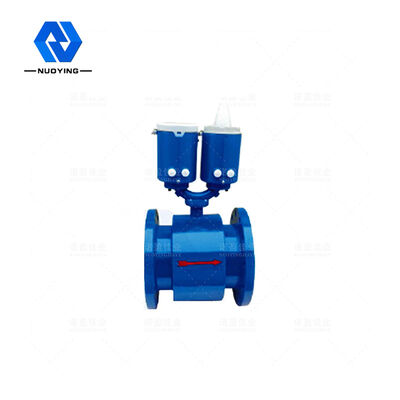

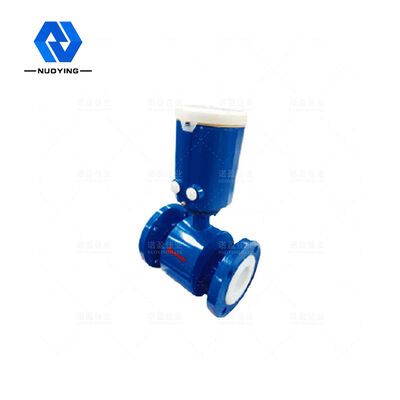

NYLL-CH 전자기 열 측정기아르 자형
뉴욕LL-CH 시리즈 전자식 열에너지 측정기는 열전달 시스템에 부하된 열유체에서 방출되는 열을 측정하기 위한 측정기입니다. 고정밀 전자식 유량계의 고정밀, 고신뢰성을 유량 측정으로 사용합니다. , 백금 열 저항의 높은 안정성은 온도 측정을 수행하므로 열 에너지 미터는 매우 우수한 측정 성능을 갖습니다. 민간 주거 지역, 사무실 건물, 기업 및 중앙 난방 기관의 측정에 널리 사용될 수 있습니다. 난방, 에어컨 및 기타 열.
NYLL-CH 전자기 열 측정기아르 자형전문인 매개변수
기준 공칭 직경 유량 범위 정확성 중간 전도도 |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0.5~10m/s ±0.5%R, ±1%R(DN200 미만) 이론 값 ≥5uS/cm, 실제 사용 값 ≥30uS/cm. |
|||
공칭 압력 | 표준 1.0MPa | 옵션1.6MPa | 옵션 2.5MPa | 옵션 4.0MPa |
DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
주위 온도 |
감지기 일체형 |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
최고 매체 온도 |
일체형 | +80℃ | ||
분리형 |
네오프렌 안감(CR) | +80℃ | ||
실리콘 고무(FVMQ) | -20-+250℃ | |||
테프론(PFA) PTFE 라이닝(F4) 폴리플루오로에틸렌 프로필렌 라이닝(F46) |
+80℃或+120℃ | |||
출력신호 케이블 접속구경 전원전압 소비전력 통신 모드 신호전극 및 접지전극재료 전극형태 전극수 연결플랜지 연결플랜지 |
4 -20mA;펄스/주파수 2kHz(기본값), SKHz(최대): M20*1.5(표준 나일론 방수 조인트, 방폭 금속 조인트 옵션) 110/220VAC(100-240VAC), 50Hz/60Hz, 24VDC ±10% ≤20W RS-485, 표준 MODBUS 지원 - RTU 프로토콜, HART 프로토콜, GPRS 스테인리스 스틸 316L, Hastelloy C, Hastelloy B, 티타늄, 탄탈륨, 백금 내부 삽입형, 외부 삽입형 전극을 사용자 정의해야 함 표준 3-4 전극(측정 전극 2개, 접지 전극 十a), 구경으로 구성 국가 표준 GB9119에 따라 (사용자 요구 사항에 따라 사용자 정의 가능) 국가 표준 GB9119에 따라 (사용자 요구 사항에 따라 사용자 정의 가능) |
|||
접지 링 재료 | 스테인리스강, 몰리브덴 함유 스테인리스강 | |||
DN15-DN450 | 스테인리스강 lCr18Ni9Ti(일반 오스테나이트계 스테인리스강 SUS321) | |||
하우징 자재 | 표준 탄소강, 스테인레스 스틸은 사용자 정의해야 함 | |||
보호 등급 | 분리형 IP68, IP65 | |||
통합형 IP65 |
NYLL-CH 전자기 열 측정기아르 자형 디자인 특징
◎PT1000 열 저항은 온도 측정에 사용되며 전자 유량계는 유량 측정에 사용되며 측정 정확도가 높고 안정적이며 신뢰할 수 있으며 성능이 우수합니다.
◎ 측정 파이프에는 저항 부품이 없고 압력 손상이 없으며 나쁜 수질의 영향을 받지 않습니다.
◎ 측정유량범위가 넓고 유량은 0.5m/s~10m/s까지 설정할 수 있습니다.
◎ 대형 스크린 LCD 백라이트 디스플레이는 모든 중국어로 표시되며 강한 빛과 빛이없는 곳에서도 명확하게 읽을 수 있습니다.
◎ 적산열량, 적산유량, 순시열량, 순시유량, 입수온도, 방류수온도 등의 데이터를 동시에 표시하는 기능이 있습니다.
◎ 임의의 온도 변화를 갖는 열 엔탈피 열 보정 방식을 채택하여 다양한 수온에서 정확한 측정을 보장합니다.
◎ MODBUS, HART, GPRS, PROFIBUS 디지털 통신 출력으로 원격 통신에 편리합니다. 비밀번호 보호 기능은 비밀번호 없이는 작업 매개변수를 수정할 수 없습니다.
