| 브랜드 이름: | NUOYING |
| 모델 번호: | NYRD701 |
| 모크: | 1 PC |
| 가격: | $310~$375/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |

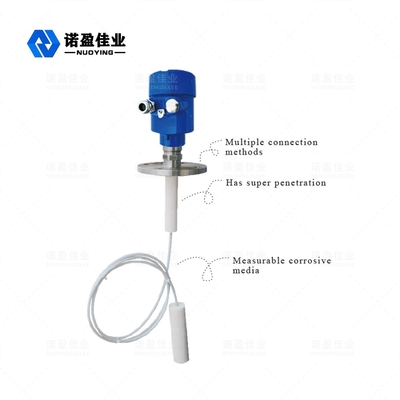

4-20mA RS485 출력 PTFE 케이블 타입 레이더 레벨 송신기와 함께 산업 유도파 레이더 레벨 센서
산업용 유도파 레이더 레벨 센서작동 원칙
가이드 웨이브 레이더에 의해 전송되는 고 주파수 마이크로 웨이브 펄스는 탐지 부품 (제철 케이블 또는 강철 막대) 을 따라 전파됩니다. 측정 매체에 부딪히면,변압기 상수의 급격한 변화는 반사작용을 일으킨다, 그리고 펄스 에너지의 일부가 반사됩니다. 전송 된 펄스와 반사 된 펄스 사이의 시간 간격은 측정 매체의 거리에 비례합니다.
입력:
유도파 레이더는 시간 여행의 원리에 기반한 측정 기구입니다. 레이더 파동은 빛의 속도로 작동합니다.그리고 작동 시간은 전자 부품으로 레벨 신호로 변환될 수 있습니다.탐사선은 고주파 펄스를 발사하고 케이블이나 막대기를 따라 전파합니다.기기의 수신기에 반사되고 수신됩니다., 거리의 신호가 레벨 신호로 변환됩니다.
반사된 펄스 신호는 케이블 또는 막대 탐사선을 따라 기기의 전자 회로로 전송됩니다.마이크로프로세서는 신호를 처리하고 물질 표면에 마이크로파 펄스로 인해 생성된 에코를 인식정확한 울림 신호 식별은 펄스 소프트웨어에 의해 완료됩니다. 재료 표면에서 거리는 D는 펄스의 시간 여행 T에 비례합니다.D=C×T/2 (여기 C는 빛의 속도)빈 탱크의 거리 E가 알려져 있기 때문에 레벨은: L=E-D
출력:
빈 탱크 높이 E ((= 0), 전체 탱크 높이 F ((= 전체 범위) 및 일부 응용 매개 변수를 입력하면 응용 매개 변수는 측정 환경에 자동으로 조정됩니다.4~20mA 출력에 해당하는.
산업용 유도파 레이더 레벨 센서 디자인 특성
C더 정확한 결과를 위해 높은 정확도로 ontact 측정
◎ N중간 온도, 접착 등과 같은 외부 환경의 영향을 받습니다.
◎ 고온, 고압과 같은 다양한 복잡한 작업 조건과 응용 프로그램에 적합합니다.매체낮은 다이전트릭 상수 등
◎ 인체와 환경에 해를 끼치지 않고 다양한 금속 및 비 금속 컨테이너에 설치 할 수 있습니다.
산업용 유도파 레이더 레벨 센서 기술 매개 변수
| 제품 모델 | NYRD701 |
| 전형적인 응용 |
고독성 액체 |
| 안테나 재료 | 304 |
| 안테나 타입 | 부드러운 케이블 안테나 |
| 측정 범위 | 30m |
| 측정 정확성 | ±1mm |
| 전원 공급 | 24VDC (두줄, 네줄)) |
| 중간 온도 | -40~+130°C, -40~+250°C |
| 프로세스 연결 | 스레드, 플랜지 (선택) |
| 프로세스 압력 | -0.1~4.0MPa |
| 보호급 | IP67 |
| 폭발 방지 등급 | 출구 II CT6 (선택) |
| 신호 출력 | 420mA/HART/RS485/Modbus... |
| 전기 인터페이스 | M20*15, 1⁄2 ′′NPT |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

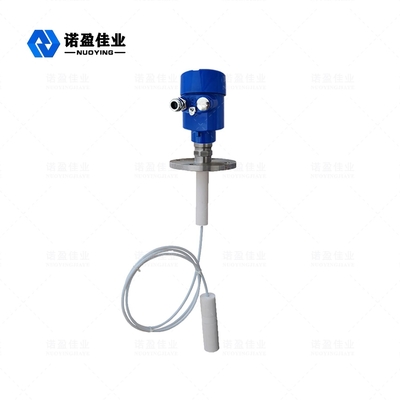

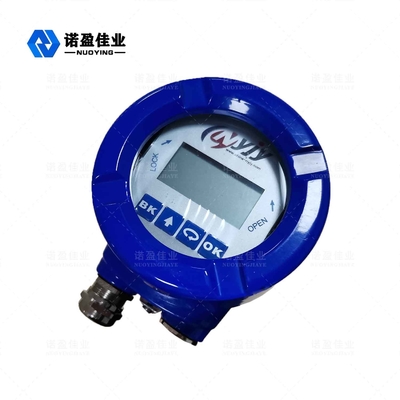

산업용 유도파 레이더 레벨 센서관련 사진
