제품 상세 정보:
|
| 안테나 재질: | PP、PVC、PTFE、304 | 전형적인 신청: | 액체 |
|---|---|---|---|
| 프로세스 압력 인터페이스: | - 0.1~0.1MPa(상압) | 온도 정확도: | -20~+70C |
| 전원: | 24VDC | 제품 모델: | NYCSUL-502 |
| 프로세스 연결: | 스레드, 플랜지(선택 사항) | 측정 범위: | 0-40m |

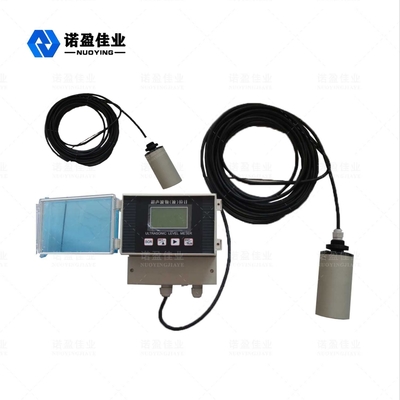

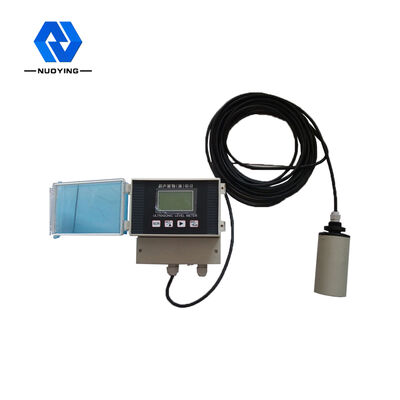

NYCSUL-502 지능형 비접촉식 초음파 레벨 미터
NYCSUL-502초음파 레벨 미터 작동 원리
초음파 레벨 미터는 전자 장치의 제어하에 컨테이너 상단에 설치되며 프로브는 측정 대상에 초음파 펄스 빔을 방출하고 음파는 대상 표면에 의해 반사됩니다. 반사된 에코는 프로브에 의해 수신되고 전기 신호로 변환되며, 다시 수신되는 방출의 초음파와 레벨 변화를 결정하기 위해 알려진 음속 사이의 시간 차이에 따라 마이크로파 신호는 다음에 의해 처리됩니다. 전자 장치는 마이크로파 신호를 처리하여 레벨과 관련된 전기 신호로 변환합니다.
| 전형적인 신청 | 액체 (교반, 거품, 휘발 등 없음) |
| 제품 모델 | NYCSUL-502 |
| 프로브 유형 | 통합, 분할, 방폭, 부식 방지 및 방폭 |
| 안테나 재질 | PP, PVC, PTFE, 304 |
| 측정 범위 | 0~40m |
| 측정 정확도 | <0.25%(측정 범위<20m), <0.5%(측정 범위>20m) |
| 공정 온도 | -20~+70℃ |
| 프로세스 압력 | - 0.1~0.1MPa(상압) |
| 프로세스 연결 | 스레드, 플랜지(옵션) |
| 전원 공급 장치 | 24VDC |
| 신호 출력 | 4...20mA/하트/RS485/모드버스... |
| 디스플레이 모드 | 액체 높이 및 거리(빈 높이) |
| 설정 출력 | 상한 설정, 하한 설정 |
| 보호 등급 | IP 65, IP67, IP68(옵션) |
| 방폭 등급 | Exia ll CT6 Ga, Exib II BT6 Gb(자세한 내용은 인증서 참조) |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 및 설계될 수 있습니다!

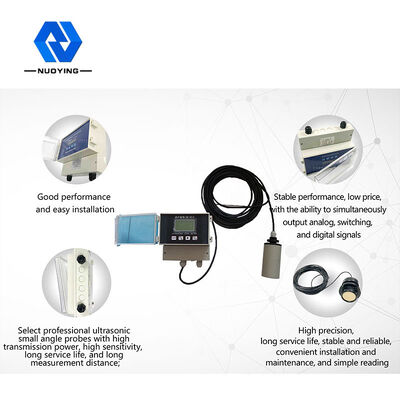

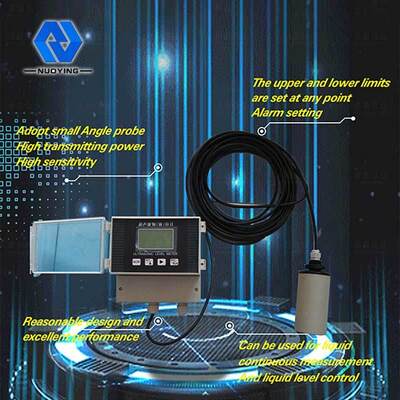

NYCSUL-502초음파 레벨 미터디자인 특징
합리적인 디자인, 우수한 성능, 간단한 구조, 쉬운 설치 등..
초음파용 작은 각도 프로브, 높은 방사 전력 및 높은 감도.
모든 포인트 상한 및 하한 설정, 알람 설정은 지속적인 액체 측정 및 레벨 제어에 사용할 수 있습니다.
