제품 상세 정보:
|
안테나 재질: | PP、PVC、PTFE、304 | 전형적인 신청: | 액체 (교반, 거품, 휘발 등 없음) |
---|---|---|---|
프로세스 압력 인터페이스: | - 0.1~0.1MPa(상압) | 온도 정확도: | -20~+70C |
제품 모델: | NYCSUL-501 | 탐침 형태: | 통합 |
출력에서 설정하기: | 상한 설정, 하한 설정 | 측정 범위: | 0-20m |

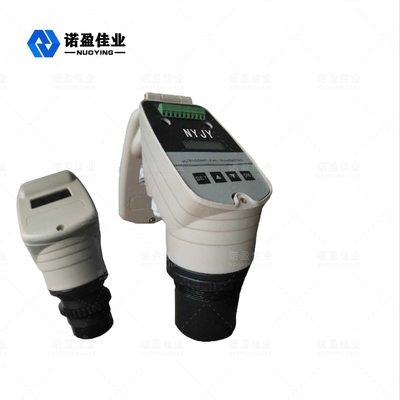

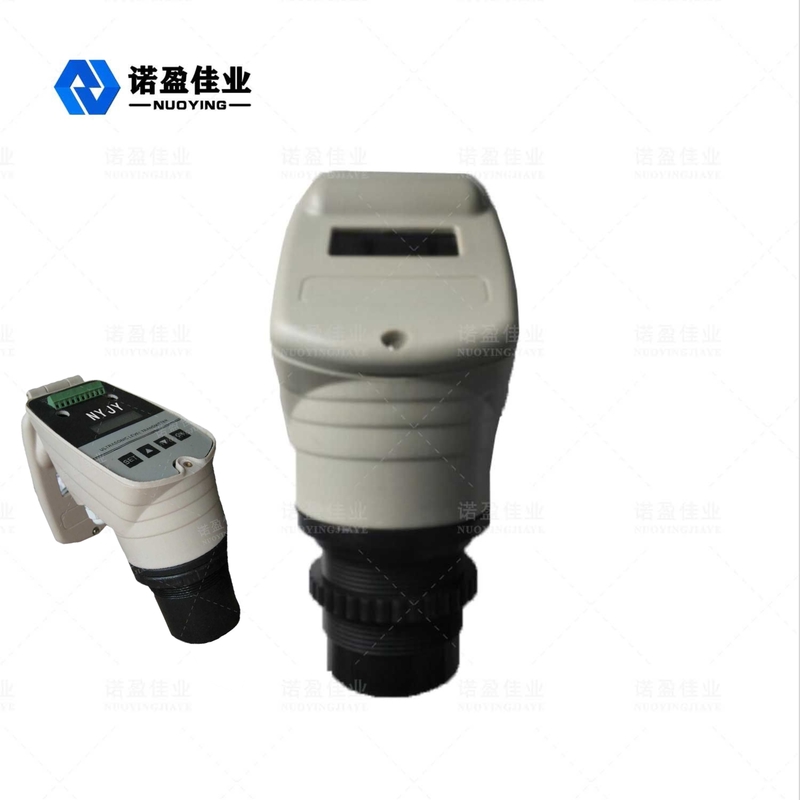

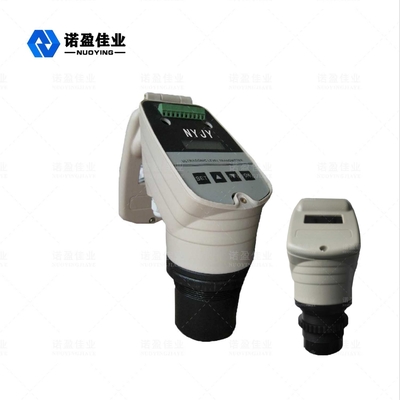

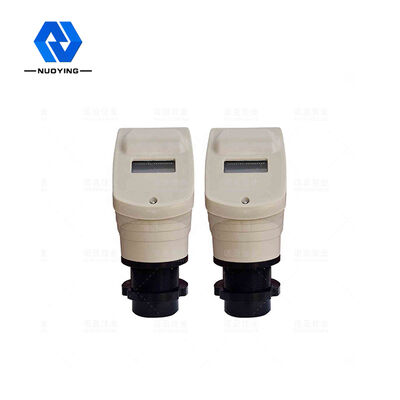

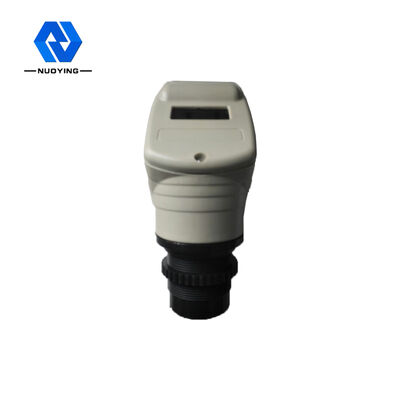

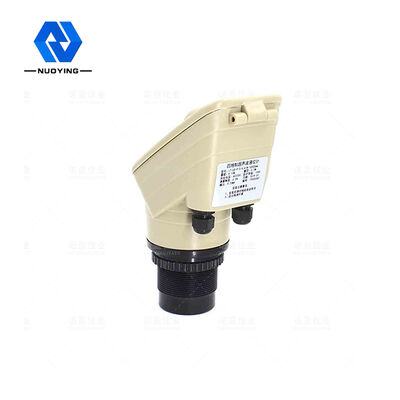

NYCSUL-501 우수한 성능의 초음파 레벨 미터
NYCSUL-501초음파 레벨 미터 작동 원리
초음파 레벨 게이지는 컨테이너 상단에 설치됩니다.전자 장치의 제어에 따라 프로브는 측정 대상에 초음파 펄스 빔을 보냅니다.음파는 물체 표면에서 반사되고 반사된 에코의 일부는 프로브에서 수신되어 전기 신호로 변환됩니다.레벨 변화는 초음파 송신과 초음파 수신 사이의 시간차와 알려진 음속에 따라 결정됩니다.마이크로웨이브 신호는 전자 장치에 의해 처리되고 최종적으로 물질 레벨과 관련된 전기 신호로 변환됩니다.
전형적인 신청 | 액체 (교반, 거품, 휘발 등 없음) |
제품 모델 | NYCSUL-501,NYCSUL-502,NYCSUL-503 |
프로브 유형 | 통합, 분할, 방폭, 부식 방지 및 방폭 |
안테나 재질 | PP, PVC, PTFE, 304 |
측정 범위 | 0~20m(통합), 0~40m(분리), |
측정 정확도 | <0.25%(측정 범위<20m), <0.5%(측정 범위>20m) |
공정 온도 | -20~+70℃ |
프로세스 압력 | - 0.1~0.1MPa(상압) |

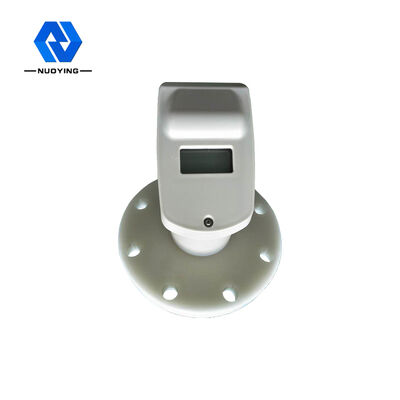

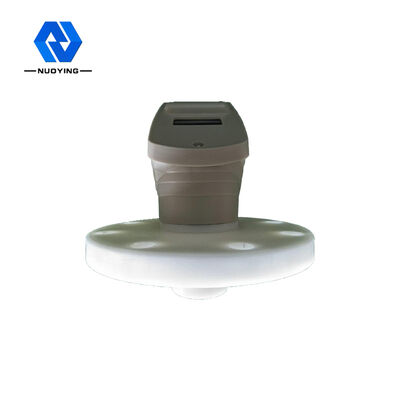

프로세스 연결 | 스레드, 플랜지(옵션) |
전원 공급 장치 | 24VDC |
신호 출력 | 4...20mA/하트/RS485/모드버스... |
디스플레이 모드 | 액체 높이 및 거리(빈 높이) |
설정 출력 | 상한 설정, 하한 설정 |
보호 등급 | IP 65, IP67, IP68(옵션) |
방폭 등급 | Exia ll CT6 Ga, Exib II BT6 Gb(자세한 내용은 인증서 참조) |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 및 설계될 수 있습니다!
NYCSUL-501초음파 레벨 미터디자인 특징
◎ 합리적인 디자인, 우수한 성능, 간단한 구조, 편리한 설치 등;

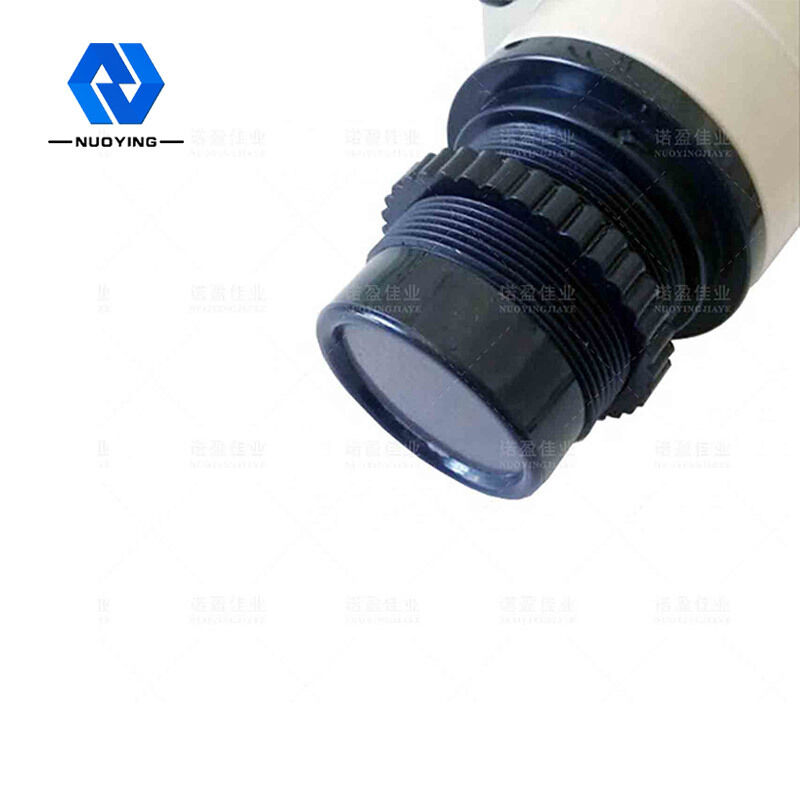

◎ 소각 프로브는 초음파에 사용되며 높은 전송력과 높은 감도를 갖습니다.
◎ 임의의 지점에서 상하한 설정 및 알람 설정을 통해 지속적인 액체 측정 및 액면 제어에 사용할 수 있습니다.
