제품 상세 정보:
|
폭발 -프로오브그라데: | ExiaIICT6 Ga | 보호 등급: | IP65,IP67 |
---|---|---|---|
쉘 소재: | 폴리프로필렌 / 알루미늄 | 표시하다: | LCD |
출력에서 설정하기: | 상한 설정, 하한 설정 | 디스플레이 모드: | 액위, 거리 (비어 있는 높이) |
신호 출력: | 4...20mA/HART/RS485... | 프로세스 연결: | 스레드, 플랜지, (선택적인) 까치발 선반 |
하이 라이트: | 초음파 레벨 센서 40KHz,100KHz 초음파 레벨 송신기,물 탱크 초음파 레벨 센서 |

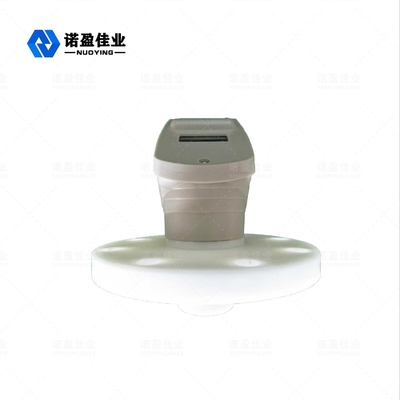

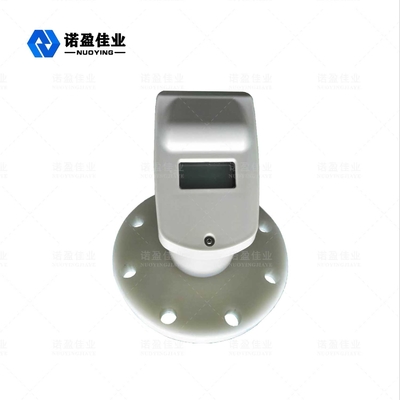

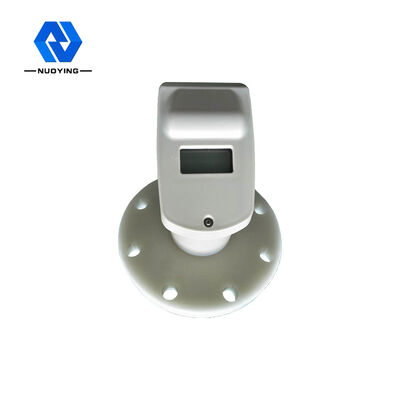

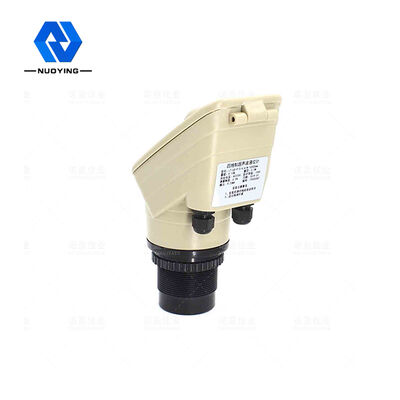

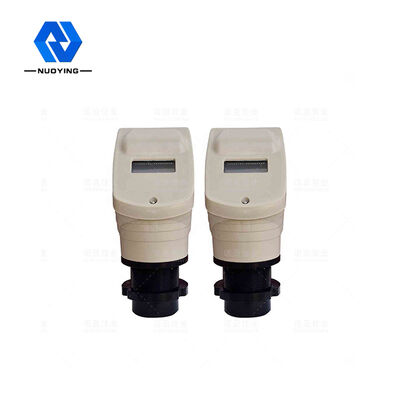

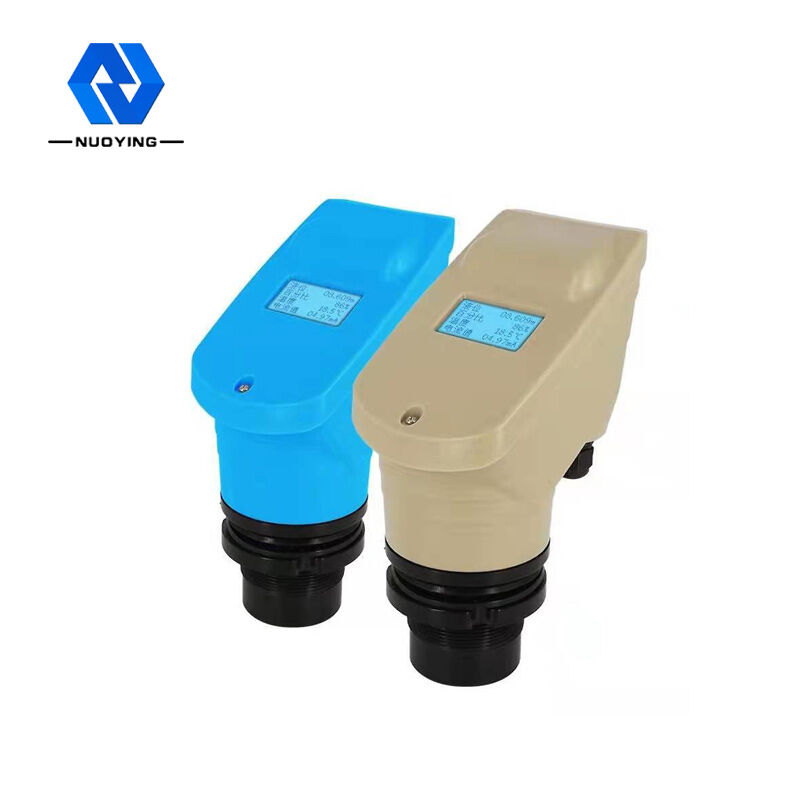

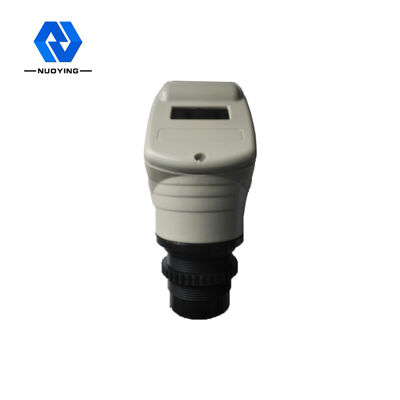

물 탱크 IP67용 NYCSUL-501 40KHz 100KHz 초음파 레벨 센서
초음파 레벨 송신기
초음파 레벨 미터는 마이크로 프로세서로 제어되는 디지털 레벨 미터입니다.센서(트랜스듀서)에 의한 초음파 펄스 측정에 있어서 동일한 센서가 수신한 액면 반사 후의 음파는 압전 수정에 의해 전기적 신호로 변환되고, 송신과 수신 사이의 음파에 의해 센서를 계산하여 액체 표면에서 측정된 거리.비접촉 측정을 사용하기 때문에 측정 매체는 거의 무제한이며 다양한 액체 및 고체 재료 높이 측정에 널리 사용할 수 있습니다.
초음파 레벨 송신기기술적인 모수
일반적인 응용 | 액체 레벨 측정 |
주파수 범위 | 40kHz,100kHz |
프로브 유형 | 통합 |
프로브 재료 | PP/PVC/PTFE/304(옵션) |
측정 범위 | 0~20m |
측정 정확도 | <0.25%(범위<20m) |
측정 각도 | 10° |
전원 공급 장치 | 24VDC,220VAC |
공정 온도 | (-20-70℃) |
공정 압력 | 정상 압력 |
프로세스 연결 | 나사, 플랜지, 브래킷 장착(옵션) |
신호 출력 | 4...20mA/HART/RS485... |
디스플레이 모드 | 액체 레벨, 거리(빈 높이) |
출력 설정 | 상한 설정, 하한 설정 |
표시하다 | 엘씨디 |
쉘 소재 | 폴리프로필렌/알루미늄 |
보호 등급 | IP65, IP67 |
방폭 등급 | 엑시아ⅡCT6 가 |
초음파 레벨 송신기측정 원리
초음파 레벨 미터는 용기 상단에 설치됩니다.전자 장치의 제어하에 프로브는 측정 대상에 초음파 펄스 빔을 방출하고 음파는 대상 표면에서 반사되고 반사된 에코의 일부는 프로브에 수신되어 초음파에 따라 재전송되는 전기 신호.재수신까지의 시간차와 알려진 음속은 물질 수준의 변화를 결정하는 데 사용됩니다.마이크로파 신호는 전자 장치에서 처리되어 최종적으로 물질 수준과 관련된 전기 신호로 변환됩니다.
