제품 상세 정보:
|
| 일반적인 응용: | 액체 (어떤 휘저음.) | 제품 모델들: | NYCSUL-503 |
|---|---|---|---|
| 탐침 형태: | 신체, 갈라진 본체, 방폭, 부식 방지, 부식 방지 | 안테나 형틀 재료: | PP, PVC, PTFE |
| 측정 정밀도: | <0> | 프로세스 압력: | -0.1 ~=0.1 MPa (대기압) |
| 프로세스 연결: | 플랜지 | 방폭 등급: | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb는 (증명서를 봅니다) |
| 하이 라이트: | PTFE 초음파 레벨 게이지,알람 설정 초음파 레벨 센서,플랜지 초음파 레벨 송신기 |
||

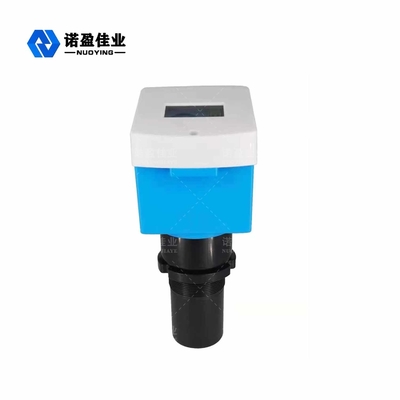

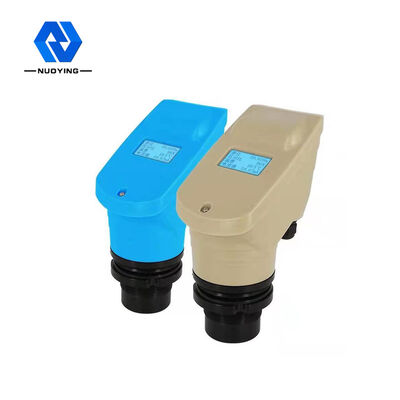

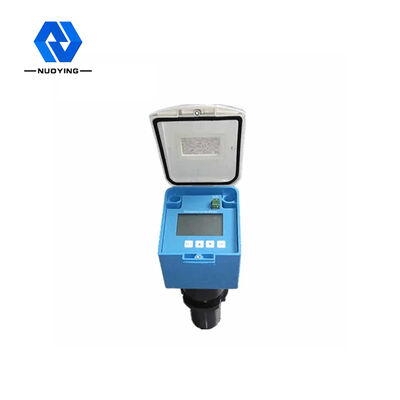

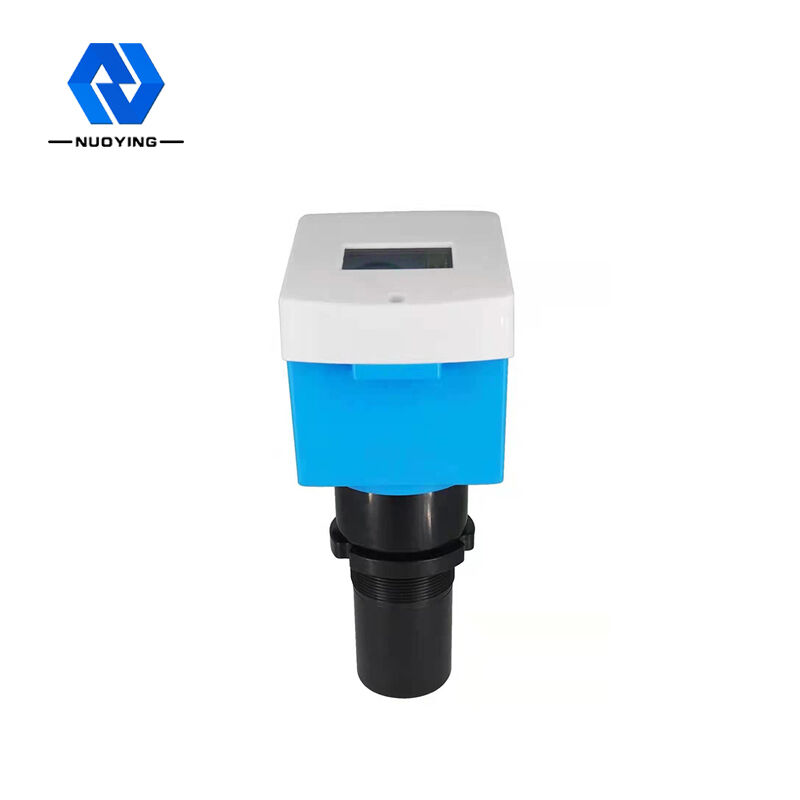

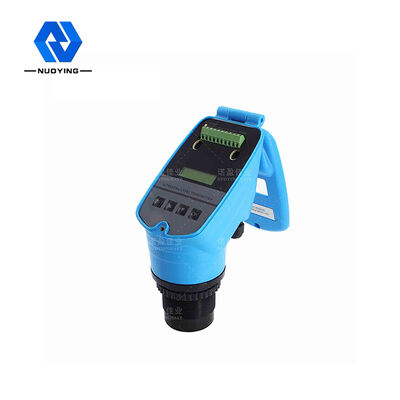

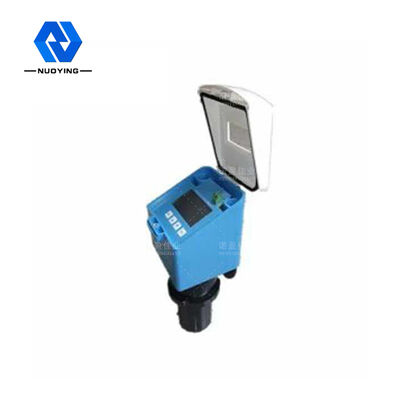

모든 지점에서 고감도 NYCSUL 초음파 레벨 게이지 알람 설정
작동 원리모든 Ponit에서 고감도 NYCSUL 초음파 레벨 게이지 알람 설정
초음파 레벨 게이지의 작동 원리는 초음파 변환기(프로브)가 측정된 재료(재료)의 표면과 만날 때 고주파 펄스 음파를 내보내고 반사되어 뒤로 접히는 것입니다.반사된 에코는 변환기에 의해 수신되어 전기 신호로 변환됩니다.음파의 전파 시간 음파에서 물체 표면까지의 거리에 비례합니다.음파 전송 거리 S, 음속 C 및 음파 전송 시간 T 사이의 관계는 공식 S=C×T/2로 표현할 수 있습니다.
송신된 초음파 펄스는 일정한 폭을 가지고 있기 때문에 트랜스듀서에 가까운 작은 영역의 반사파가 송신파와 중첩되어 식별할 수 없고 거리 값을 측정할 수 없습니다.이 영역을 측정 불감대라고 합니다.사각지대의 크기는 초음파 레벨 미터의 모델과 관련이 있습니다.
프로브 부분은 초음파를 방출하고, 초음파는 공기와 밀도 차이가 큰 매질을 만나면 반사되고, 반사된 파동은 프로브 부분에 수신됩니다.프로브에서 액체(물체) 표면까지의 거리는 초음파가 통과한 시간에 비례합니다:거리[m] = 시간 x 음속/2[m]
디자인 기능모든 Ponit에서 고감도 NYCSUL 초음파 레벨 게이지 알람 설정
◎ 합리적인 디자인, 우수한 성능, 단순한 구조, 편리한 설치 등
◎ 작은 각도 프로브는 초음파에 채택되어 전송 전력이 크고 감도가 높습니다.
◎ 상한 및 하한 설정 및 경보 설정은 어느 시점에서나 연속 액체 측정 및 액체 레벨 제어에 사용할 수 있습니다.
기술적인 매개변수모든 Ponit에서 고감도 NYCSUL 초음파 레벨 게이지 알람 설정
| 티전형적인 적용 | 액체(교반, 거품, 휘발 등 없음) |
| 제품 모델 | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| 프로브 유형 | 본체, 분할 본체, 방폭, 부식 방지, 부식 방지 및 방폭 |
| 안테나 재료 | PP, PVC, PTFE, 304 |
| 측정 범위 | 0~20M(통합), 0~40m(별도), |
| 측정 정확도 | <0.25%(범위 <20m), <0.5%(범위 >20m) |
| 공정 온도 | 3M, 20M(깊은 우물은 수백 미터를 측정할 수 있으며 사용자 정의할 수도 있음) |
| 측정 정확도 | 0.05% ~ 0.1%F.S |
| 공정 온도 | -20~+70C |
| 공정 압력 | -0.1 ~=0.1 MPa, (대기압) |
| 전기 인터페이스 | M20×1.5,½" NPT |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 프로세스 연결 | 프로세스 연결 |
| 디스플레이 모드 | 액체 레벨, 거리(공기 높이) |
| 출력 설정 | 상한 설정, 하한 설정 |
| 신호 출력 | 4... 20mA/ HART/ RS485/모드버스... |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 방폭 등급 | Exia II CT6 Ga, Exd II CT6 Gb(자세한 내용은 인증서 참조) |
※참고: 사용자의 특정 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.
