제품 상세 정보:
|
측정 범위: | 0~20m(integrated) | 프로세스 압력: | - 0.1~0.1MPa |
---|---|---|---|
프로세스 연결: | 플랜지 | 신호 출력: | 4...20 마 |
디스플레이 모드: | 액위 (공기 높이) | 출력된 세트: | 상부 및 하부 한계 세팅 |
보호레벨: | IP65、IP67、IP68(optional) | 방폭 등급: | 엑스아 II CT6 Ga |
하이 라이트: | 플랜지 초음파 레벨 센서,대형 전송 전력 초음파 레벨 게이지 |

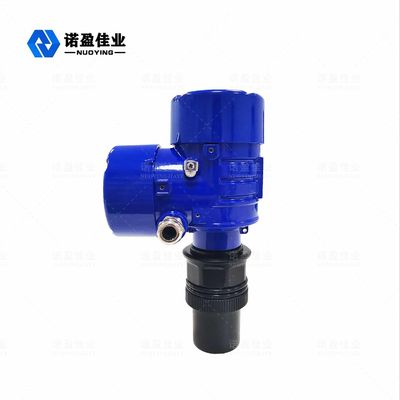

큰 전송 힘을 가진 플랜지 초음파 수평계
작동 원리큰 전송 힘을 가진 플랜지 초음파 수평계
초음파 레벨 게이지는 용기 상단에 설치됩니다.전자 장치의 제어하에 프로브는 측정 대상에 초음파 펄스 빔을 방출합니다.음파는 물체의 표면에서 반사되고 반사된 에코의 일부는 프로브에 수신되어 전기 신호로 변환됩니다.재수신될 때까지의 시간 차이와 알려진 음속은 물질 수준의 변화를 결정하는 데 사용됩니다.마이크로파 신호는 전자 장치에서 처리되어 최종적으로 물질 수준과 관련된 전기 신호로 변환됩니다.

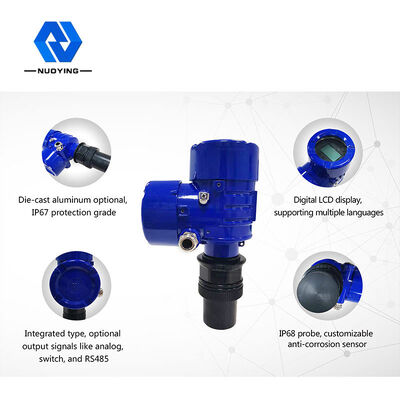

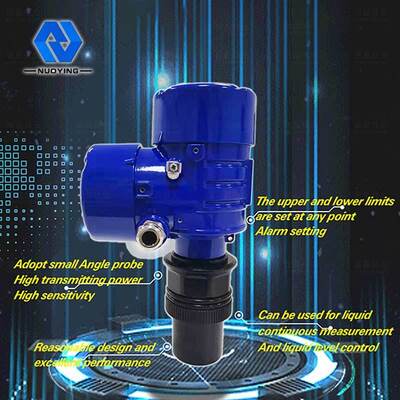

디자인 기능의큰 전송 힘을 가진 플랜지 초음파 수평계
◎ 작은 각도 프로브는 초음파에 채택되어 전송 전력이 크고 감도가 높습니다.
◎ 상한 및 하한 설정 및 경보 설정은 어느 시점에서나 연속 액체 측정 및 액체 레벨 제어에 사용할 수 있습니다.
◎ 합리적인 디자인, 우수한 성능, 단순한 구조, 편리한 설치 등
기술적인 매개변수의큰 전송 힘을 가진 플랜지 초음파 수평계

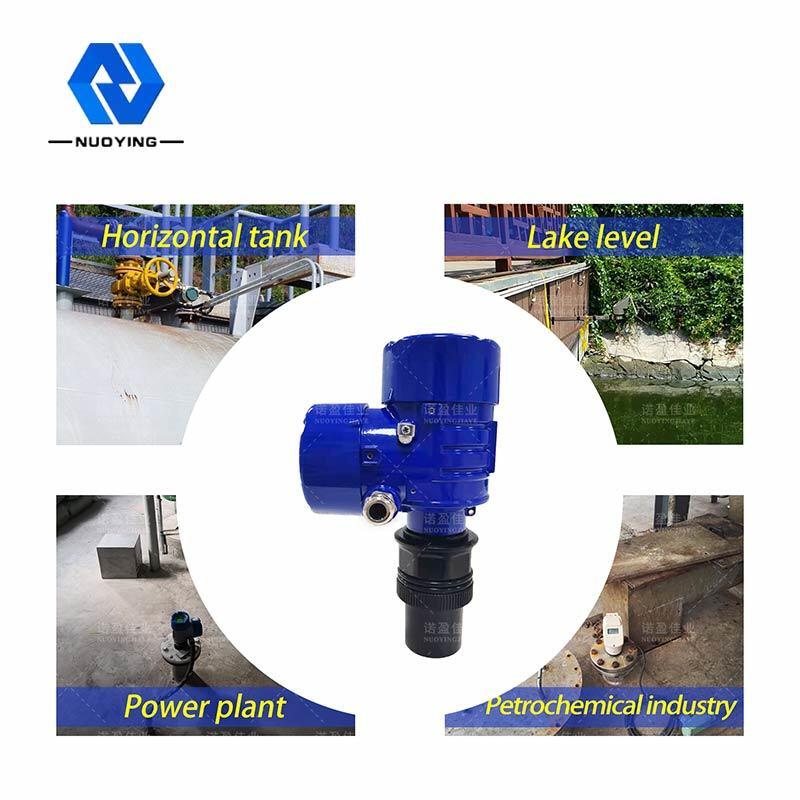

티전형적인 적용 | 액체(교반, 거품, 휘발 등 없음) |
제품 모델 | NYCSUL-502 |
프로브 유형 |
통합, 분할 |
안테나 재료 | PP, PVC, 304 |
측정 범위 | 0~20M(통합), 0~40M(분리), |
측정 정확도 | <0.25%(범위 < 20m), <0.5%(범위 > 20m) |
공정 온도 | 3M, 20M |
측정 정확도 | 0.05% ~ 0.1% F.S |
공정 온도 | -20~ +70C |
공정 압력 | -0.1 ~ 0.1 MPa, (대기압) |
전기 인터페이스 | M20×1.5,½" NPT |
보호 등급 | IP65, IP67, IP68(옵션) |
프로세스 연결 | 플랜지 |
디스플레이 모드 | 액체 레벨, 거리(공기 높이) |
출력 설정 | 상한 설정, 하한 설정 |
신호 출력 | 4... 20mA/ HART/ RS485/모드버스... |
보호 등급 | IP65, IP67, IP68(옵션) |
방폭 등급 | Exia II CT6 Ga, Exd II CT6 Gb(자세한 내용은 인증서 참조) |
※참고: 사용자의 특정 요구 사항에 따라 제품을 사용자 정의할 수 있습니다.
