| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NYLD |
| 모크: | 1 PC |
| 가격: | $500~$1050/pcs |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 500 PCS (개인휴대통신) / |

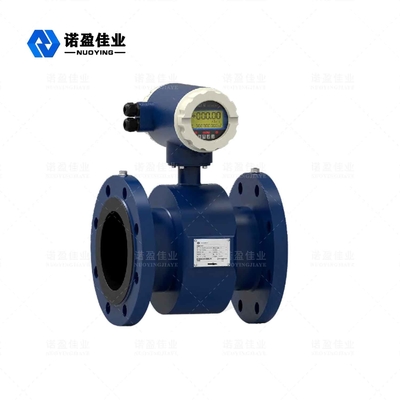

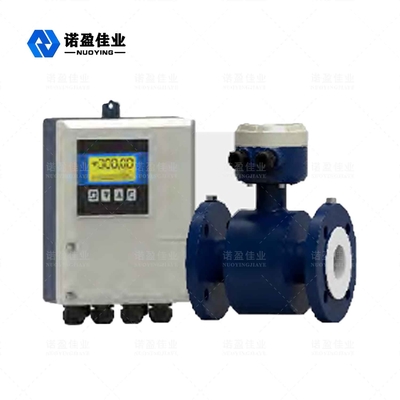

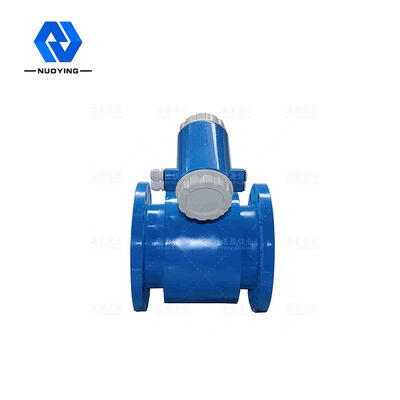

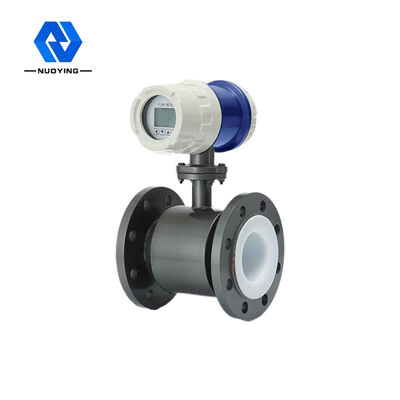

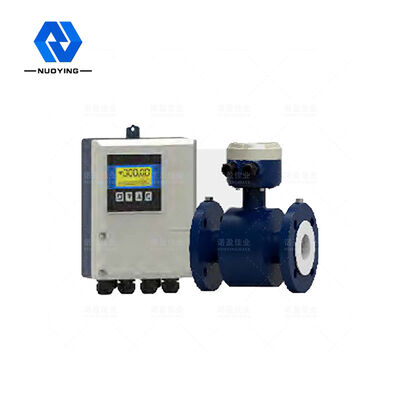

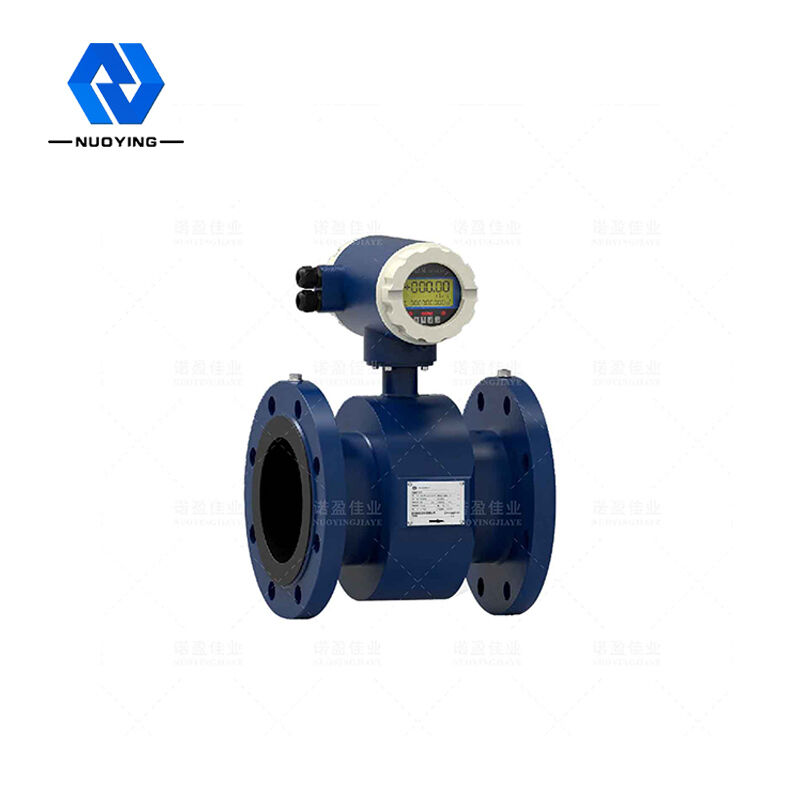

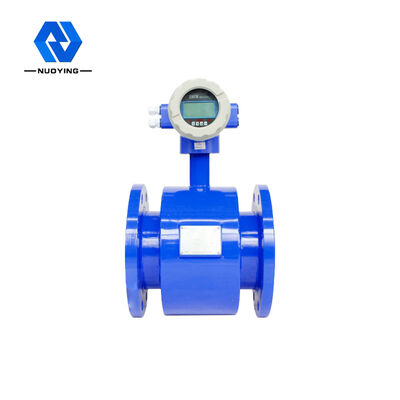

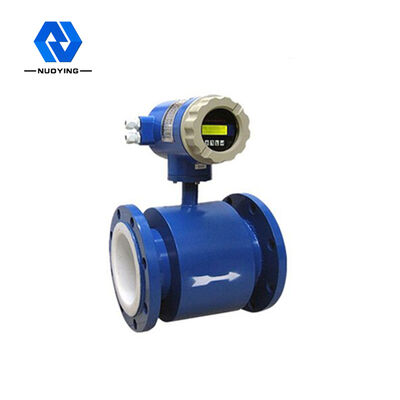

NYLD 4-20mA 지능형 전자기 유량계 0.1-10m/S 고정밀
NYLD 지능형 전자 유량계
NYLD 지능형 전자식 유량계는 센서와 변환기로 구성됩니다.이는 패러데이의 전자기 유도 법칙을 기반으로 하며 전도율이 5μs/cm보다 큰 전도성 액체의 체적 흐름을 측정하는 데 사용됩니다.전도성 매질의 체적유량을 측정하기 위한 유도형 미터입니다.일반 도전성 액체의 체적유량 측정 외에 강산, 강알칼리 등 부식성이 강한 액체와 슬러리, 펄프, 종이펄프 등의 균일한 액상-고체 2상 현탁액의 체적유량 측정에도 사용할 수 있습니다. .석유, 화학, 야금, 섬유, 제지, 환경 보호, 식품 및 기타 산업 부문 및 시정 관리, 수자원 보존 건설, 강 및 기타 분야의 유량 측정에 널리 사용됩니다.
NYLD 지능형 전자 유량계 전문인 매개변수
|
표준 호칭 직경 (mm) (특수 사양은 사용자 정의 가능) |

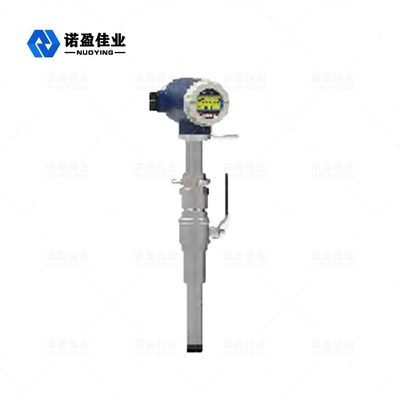

JB/T 9248-2015 파이프 유형 PTFE 라이닝: DN10~DN600;파이프 타입 고무 라이닝 잉크: DN40~DN2200 플러그인 유형: DN150~DN3000 |
| 흘러가는 방향 | 긍정과 부정 |
| 범위 비율 | 20:1 |
| 반복성 오류 | 측정값의 ±0.1% |
| 정확도 등급 |
파이프 유형: 0.5 등급, 1.0 등급; 플러그인: 1.5 등급, 2.0 등급 |
| 측정된 중간 온도 |
일반 고무 라이닝: -20~+60°C 고온 고무 라이닝: -20~+90°C PTFE 라이닝: -30~+100°C 고온 테트라플루오로 라이닝: -20~+180°C |
|
정격 작동 압력 (고압은 주문을 받아서 만들어질 수 있습니다)
|
DN10-DN150: ≤1.6MPa DN200-DN350: ≤1.0MPa DN400-DN1000: ≤0.6MPa DN450-DN2200: ≤0.25MPa |
| 유량 범위 | 0.1~10m/s |
| 전도도 범위 | 측정된 유체의 전도도는 ≥5μs/cm입니다. |
| 신호 출력 | 4-20mA(부하저항 0~750Ώ), 펄스/주파수, 제어레벨 |
| 통신 출력 |
Rs485 통신 MODBUS 프로토콜, HART 통신 인터페이스 |
| 전원 공급 장치 | 220VAC 또는 24VDC |
|
필수 스트레이트 파이프 길이 |
업스트림 ≥5DN 다운스트림 ≥2DN |
| 연결 모드 | 유량계와 파이프는 플랜지 연결을 사용하고 플랜지는 국가 표준을 충족합니다. GB/T9115.1-200 |
| 방폭 등급 | ExdllCT6 |
| 보호 등급 | IP65, 최대 IP68 사용자 정의 가능 |
| 주변 온도 | －25～＋60℃ |
| 주변 습도 | 5%~95% |
| 총 전력 소비 | 20W 미만 |
NYLD 지능형 전자 유량계 운영 원칙
패러데이 전자기 유도의 원리에 따라 한 쌍의 감지 전극이 측정 파이프의 축과 자력선에 수직인 파이프 벽에 장착됩니다. 전도성 액체가 측정 파이프의 축을 따라 이동할 때 전도성 액체가 절단됩니다. 유도 전위를 생성하기 위한 자기력선. 유도 전위는 두 개의 감지 전극에 의해 감지되며 값은 유량에 비례합니다. 값은 다음과 같습니다.
E=KBVD 여기서: E-유도 전위;
K- 자기장 분포 및 축 길이와 관련된 계수;
B-자기 유도 강도;
V-전도성 액체 평균 유량;
D-전극 간격;(파이프 내경 측정)
센서는 유도 전위 Eas를 변환기에 흐름 신호로 전송합니다. 증폭 및 변환 필터링과 같은 일련의 디지털 처리 후 순간 유량 및 누적 유량은 백라이트가 있는 도트 매트릭스 액정에 의해 표시됩니다. 변환기에는4 -20mA 출력, 알람 출력 및 주파수 출력, RS-485 통신 인터페이스, HART 및 MODBUS 지원
프로토콜.
NYLD 지능형 전자 유량계 디자인 특징
■ 전체 디지털 처리, 강력한 간섭 방지 기능, 안정적인 측정, 고정밀, 유량 측정 범위는 150:1에 도달할 수 있습니다.
■ 초저 EMI 스위칭 전원 공급 장치, 적절한 전원 공급 장치의 큰 전압 범위, 우수한 EMI 성능;
■빠른 작동 속도, 고정밀 및 프로그래밍 가능한 저주파 구형파 여기를 갖춘 16비트 내장형 마이크로 프로세서를 사용하여 유량 측정의 안정성과 낮은 전력 소비를 개선합니다.
■ SMD 부품 및 표면 실장(SMT) 기술 사용, 높은 회로 신뢰성;
■ 파이프에 움직이는 부분이 없고, 흐름을 막는 부분이 없고, 측정 시 추가적인 압력 손실이 거의 없습니다.
■ 사용자의 실제 요구에 따라 사이트에서 온라인으로 범위를 수정할 수 있습니다.
■측정 결과는 유속 분포, 유체 압력, 온도, 밀도, 점도와 같은 물리적 매개변수와 무관합니다.
■ 고화질 백라이트 LCD 디스플레이, 전체 중국어 메뉴 조작, 사용하기 쉽고 조작하기 쉽고 배우기 쉽고 이해하기 쉽습니다.
■ RS485, RS232, Hartand Modbus(옵션)와 같은 디지털 통신 신호 출력;
■ 자가 테스트 및 자가 진단 기능으로;
■ 시간별 총 기록 기능으로 총 유량을 시간 단위로 기록하여 시분할 측정에 적합합니다(옵션).
■정방향 누적량, 역방향 누적량 및 차액 계산량을 각각 표시할 수 있는 3개의 적분기가 있습니다. 16개의 전원 차단 시간을 기록할 수 있는 내부 전원 차단 시계가 있습니다.(선택 과목);
■ 적외선 핸드헬드 오퍼레이터, 115KHZ 통신 속도를 사용하여 접촉 없이 원격으로 컨버터의 모든 기능을 작동할 수 있습니다(옵션).
