제품 상세 정보:
|
정확성:: | ±0.5%R, ±1%R (아래 DN200) | 유량 범위 :: | 0.5-10m/s |
---|---|---|---|
주변습도 :: | 5%~95% | 신호 출력 :: | 4-20ma |
공칭 직경 :: | 15~800mm | 보호 그레이드 :: | IP65, 그것은 IP67까지 맞춤화될 수 있습니다 |
최상위 매체 온도: | +80C | 보호 등급: | 분리 유형 IP68, IP65 |
하이 라이트: | NYLL-CH 전자기 유량계,15mm 전자기 유량계,스테인레스 스틸 전자기 유량계 |

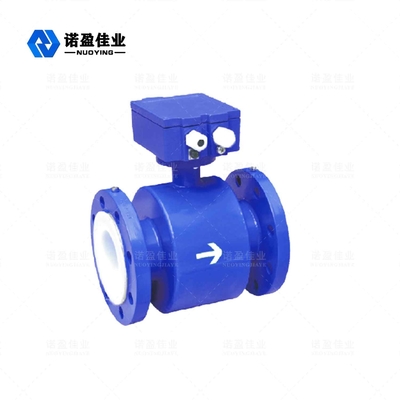

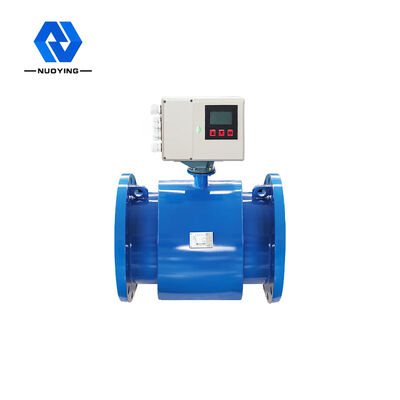

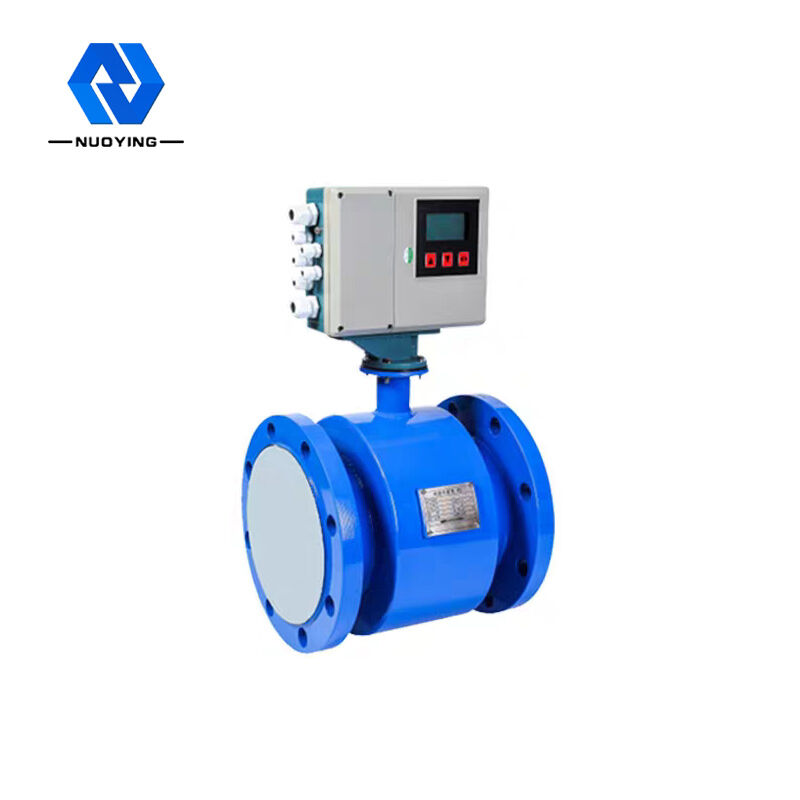

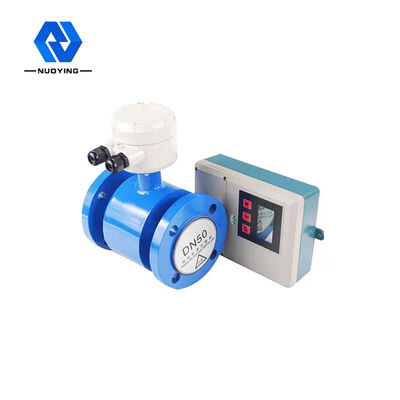

NYLL-CH 전자기 흐름 송신기 15 밀리미터 내지 800 밀리미터 스테인레스 강

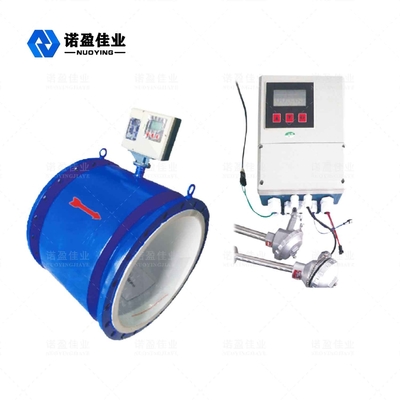

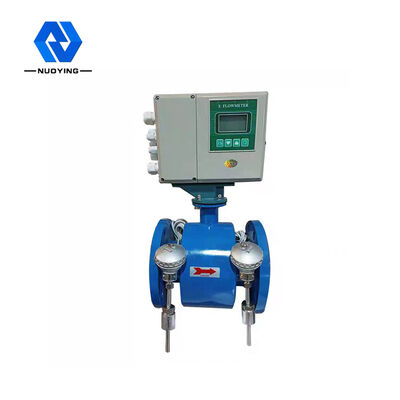

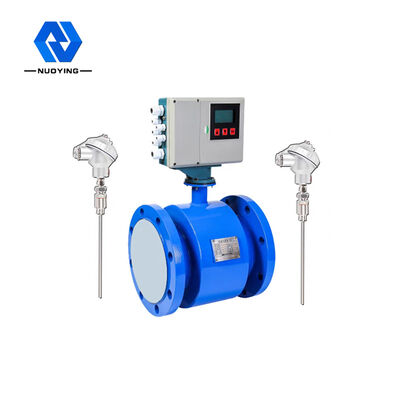

NYLL-CH 전자기열 미터
NYLL-CH 일련 전자기 열 에너지 미터는 열전도 시스템에서 로딩된 열 유체의 공개된 열을 측정하기 위한 측정 계량기입니다.고 정밀도, 온도측정을 하기 위한 백금 열 저항의 고안정성을 사용하여, 그것은고 정밀도, 흐름 측정으로서의 전자장 유속계의 높은 신뢰도를 사용하여서, 열 에너지 계량기가 매우 우수한 측정 성능을 가지고 있습니다.그것은 넓게 시민 주택 지구, 사무실 건물, 기업과 중앙 난방 방식의 기관, 난방, 에어콘과 다른 열의 측정에서 사용될 수 있습니다.
NYLL-CH 전자기열 미터 기술적인 매개 변수
표준 공칭 직경 유량 범위 정확도 매체 도전성 |
JB/T 9248-2015/GB/T32224 -2015/CJ128 - 2007년 15~800mm 0.5-10m/s ±0.5%R, ±1%R (아래 DN200) 이론 값 ≥5uS/cm, 실제 사용값 ≥30uS/cm. |
|||
공칭 압력 | 표준 1.0MPa | Optional1.6MPa | 선택적 2.5MPa | 선택적 4.0MPa |
DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
대기 온도 |
센서 통합형 |
0C - +80C或-25C - +120C或 +70-+250C -10C - +55C |
||
최상위 매체 온도 |
통합형 | +80C | ||
분리 유형 |
네오프렌 마무리 (CR) | +80C | ||
실리콘 고무 (FVMQ) | -20-+250C | |||
PTFE (PFA) (F4)를 정렬시키는 PTFE (F46)를 정렬시키는 폴리플루오로에틸렌 프로필렌 |
+80C或+120C | |||
출력된 시그널 케이블 포트의 크기 전원접압 소비 전력 통신 모드 시그널일렉트로데드 그라운드일렉트로데머티리얼 전극 형태 전극은 접속 플랜지 접속 플랜지를 넘버링합니다 |
4 -20mA ; 펄스 / 주파수 2kHz (채무 불이행), 스트라흐즈 (맥스) : M20*1. 5 (표준 나일론 해상 - 공동인 증명, 선택적 폭발 - 증명 금속 조인트) 110/220VAC(100-240VAC), 50Hz/60Hz ; 24VDC ±10% ≤20W RS -485, 지원 표준 모드 버스 - RTU 프로토콜, 하트 프로토콜, GPRS 스테인레스 강 316L, 하스텔로이 C, 하스텔로이 비, 티타늄, 탄탈, 백금 삽입한 타입 가운데에, 외부 삽입한 유형 전극은 맞춤화될 필요가 있습니다 구경에 의해 구성되는 표준 3-4 전극 (2 측정 전극, 十a 접지 전극) 국가 표준 GB9119 (사용자 요구에 따라 맞춤화될 수 있는 )에 일치하여 국가 표준 GB9119에 일치하여 (사용자 요구에 따라 맞춤화될 수 있습니다) |
|||
접지 링 재료 | 스테인레스 강을 몰리브덴-콘테이닝 스테인레스 강 | |||
DN15-DN450 | 스테인레스 강 lCr18Ni9Ti (정상적 오스테나이트계 스테인리스 강 SUS321) | |||
하우징 소재 | 표준 탄소강, 스테인레스 강은 맞춤화될 필요가 있습니다 | |||
보호 그레이드 | 분리 유형 IP68, IP65 | |||
통합형 IP65 |
NYLL-CH 전자기열 미터 설계 특성
◎PT1000 열 저항은 안정적이고 믿을 만한 높은 측정 정확도와 우수한 성능으로, 흐름 측정을 위해 전자장 유속계와 온도측정을 위해 사용됩니다.
◎ 측정 파이프는 어떤 저항 부분, 베드 워터 품질에 의해 영향을 받지 않는 어떤 압력 파손도 가지지 않습니다.
◎ 측정된 플로우 범위는 넓고 흐름 속도가 0.5 초당 미터에서부터 10 초당 미터까지 설정될 수 있습니다.
모든 중국에서 ◎ 큰 화면 LCD 백라이드 디스플레이가 강한 빛과 어떤 빛에서 분명히 읽힐 수 없습니다.
◎ 그것은 누적 열 비율, 누적 흐름 비율, 즉석 열소비율, 순간 유량, 물 유입구 온도, 물 방류 온도와 다른 자료의 동시 표시 기능을 가지고 있습니다.
◎ 임의적 온도 변환과 열 엔탈피 열 보정 방법은 다양한 수온에 정확한 측정을 보증하기 위해 채택됩니다.
모드 버스와 ◎, 하트, GPRS, 원격 통신에게 편리한 프로피버스 디지털 통신 출력.암호 보호는 작용합니다, 당신이 암호 없이 작업 매개 변수를 변경할 수 없습니다.
