제품 상세 정보:
|
일반적인 응용: | 액체 | 탐침 형태: | PTFE |
---|---|---|---|
전원 공급 장치: | 24VDC | 매체 온도: | - 184~+ 260C |
프로세스 압력: | - 0.1~1.0 MPa | 절차 연결: | 실 |
보호레벨: | IP 66 | 신호 출력: | 4...20mA |
하이 라이트: | 압력 커패시턴스 레벨 게이지,RF 커패시턴스 레벨 게이지 20m,부식성 액체 압력 센서 송신기 |

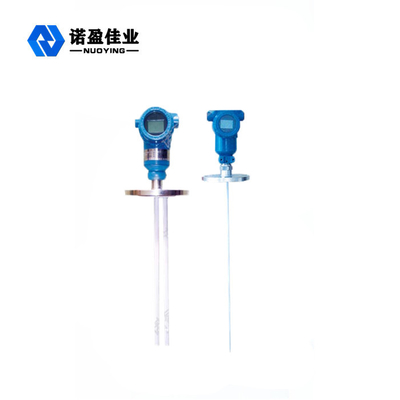

측정 범위 20m과 부식성 액체를 위한 RF 전기 용량 레벨 게이지
측정 범위 20m과 부식성 액체를 위한 RF 전기 용량 레벨 게이지의 작업 원칙
고주파 주파수는 탐침에 적용되고 주변 환경의 효과가 연속 분석으로 결정됩니다. 모든 물질이 유전체 상수를 가지고 있고 그들의 전도성이 공기의 그것과 다르기 때문에, 탐침의 총 임피던스는 그것이 물질과 접촉하게 될 때 작은 전기 용량 벌충으로 인해 변합니다. 활성화된 탐침과 용기 벽이 축전기 이 담긴 2 플레이트를 형성하기 때문에, 탐침과 주위 대기의 절연체는 유전체 재료가 되고 공기 (유전체 상수 1.0)가 어떠한 다른 재료 (유전성 constant> 1.0)에 의해 대체될 때, 커패시턴스 값의 변화는 임피던스의 변화를 일으킵니다. 이 효과는 회로에 의해 측정되고 감도 설정 (회로)에 의해 확립된 참조 참조와 비교됩니다.
측정 범위 20m과 부식성 액체를 위한 RF 전기 용량 레벨 게이지의 설계 특성
◎ 모듈러 컨버터는 어떤 이동 부품, 높은 신뢰도와 강한 대항 간섭 능력 없이, 센서와 통합됩니다
다수 프로브 형태와 다수의 프로세스 연결 형상과 다수 제조 소재로, 보다 폭넓게 적용 가능한 ◎, 그것이 맞춤화될 수 있습니다 ;
◎ 설치, 디버깅과 유지는 극단적으로 편리합니다
측정 범위 20m과 부식성 액체를 위한 RF 전기 용량 레벨 게이지의 기술적인 매개 변수
전형적인 애플리케이션 | 유동적, 부식성 액체, 기타 등등 |
제품 모델 | NYDR-3051 |
안테나 형상 | 로드, 전보를 칩니다 |
안테나 소재 | PTFE,304,316 |
측정 범위 | 6m, 20m |
전원 공급기 | 24VDC |
신호 출력 | 4...20mA/HART/ RS485/Modbus... |
프로세스 온도 | -40~+130C,-184~+260C |
회로 온도 저항력 | -40~+80C |
프로세스 압력 | - 0.1~1.6MPa |
프로세스 접속 | 나사산, 플랜지 (선택 가능한) |
시간 지연 | 끊임없이 조정할 수 있는 0-30s |
전력 손실 보호 | 높은 /low 모드, 조정할 수 있는 분야 |
전기 인터페이스 | M20*1.5,12 ″NPT |
보호레벨 | IP65,IP67,IP68 |
방폭 등급 | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb는 (자세한 사항은 증명서를 참조합니다) |
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
