제품 상세 정보:
|
전형적인 애플리케이션: | 액위 측정 | 측정 범위: | 50~5000mm |
---|---|---|---|
측정 정확도: | ±1%FS | 현황 디스플레이: | (OPTINAL) LCD |
프로세스 접속: | 플랜지, 브라켓 (선택적) | 매체 밀도: | ≤0.8Pa.s ; 3Pa.s |
방폭 등급: | 엑스아 II CT6 | 프로세스 압력: | - 0.1~2.0MPa |

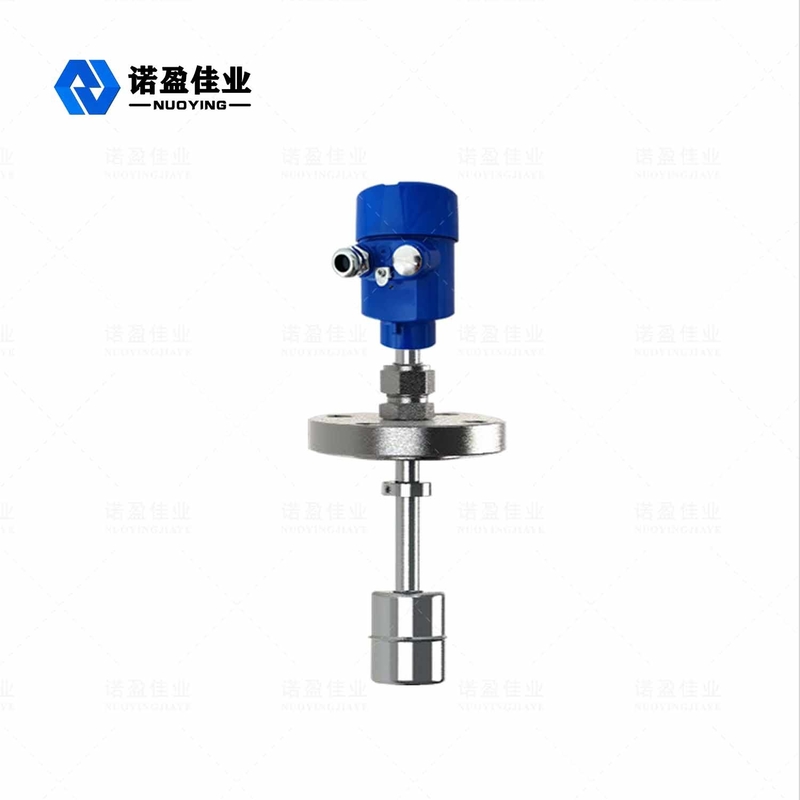

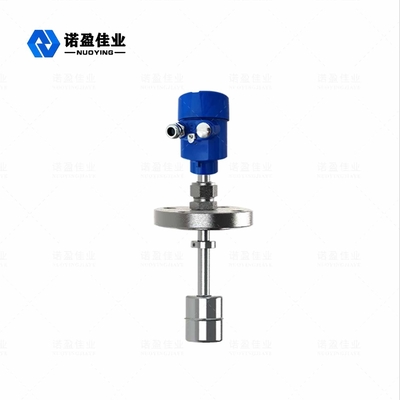

유동적 측정 NYCFQ-UL 자기를 띤 부자식 수위계는 플랜지와 연결했습니다
원리로 일하는 NYCFQ-UL 자성 플로트 액면계
센서가 일하고 있을 때, 회로 부분은 도파관 전선 위의 펄스 전류를 자극할 것이고 도파관 전선을 따라 현재 전파가 도파관 전선 주위에 펄스 전자기장을 발생시킬 것입니다.부유물은 상승할 수 있는 센서의 계측대 밖에 그리고 그 액위 변화와 홀로 계측대 아래로 제공됩니다. 부유물 안에서 자왜 재료로 만들어진 물결 가이드 와이어가 부유물의 입장에 토셔널 펄스를 발생시키도록 부유물의 주위에 있는 자기장이 바꾸는 부유물에 의해 발생된 자기를 띤 링 필드가 펄스성 전류 자기장이 만날 때 일련의 영구적 자기 링입니다. 그것이 고정 속도에 와이어를 따라 뒤로 전해지고 검출기에 의해 탐지됩니다. 펄스 전류와 비틀림 사이의 시간차가 말하자면 부유물의 입장을 흔든 지를 측정함으로써 액위의 입장은 정확히 결정될 수 있습니다.
NYCFQ-UL 자성 플로트 액면계 기술적인 매개 변수
전형적인 애플리케이션 | 액위 측정 |
측정 범위 | 50~5000mm |
측정 정확도 | ±1%FS |
전원 공급기 | 24VDC(15-35V) |
신호 출력 | 4...20mA/HART/RS485/Modbus... |
프로세스 온도 | -40~+130C |
프로세스 압력 | - 0.1~2.0MPa |
매체 밀도 | 500~2000kg/m3 |
매체 밀도 | ≤0.8Pa.s ; 3Pa.s |
프로세스 접속 | 플랜지, 브라켓 (선택적) |
현황 디스플레이 | (OPTINAL) LCD |
보호 수준 | IP65 |
방폭 등급 | 엑스아 II CT6 |
NYCFQ-UL 자기를 띤 부자식 수위계 설계 특성
1. 단순 구조, 탄탄하고 믿을 만한, 안정적인 작동.
2. 디스플레이는 읽도록 이목을 끌고 쉬운 직관적인 빨강에서 액위를 보여줍니다.
3. 다양한 설치 형태와 연결 형상은 선택될 수 있습니다.
4. 광범위한 측정 범위, 측정의 전체 과정의 어떤 블라인드 영역.
5. 고온, 고압, 부식성이고 가연성이고 폭발적 중간 수준과 더불어 다양한 액체의 연속적인 측정.
